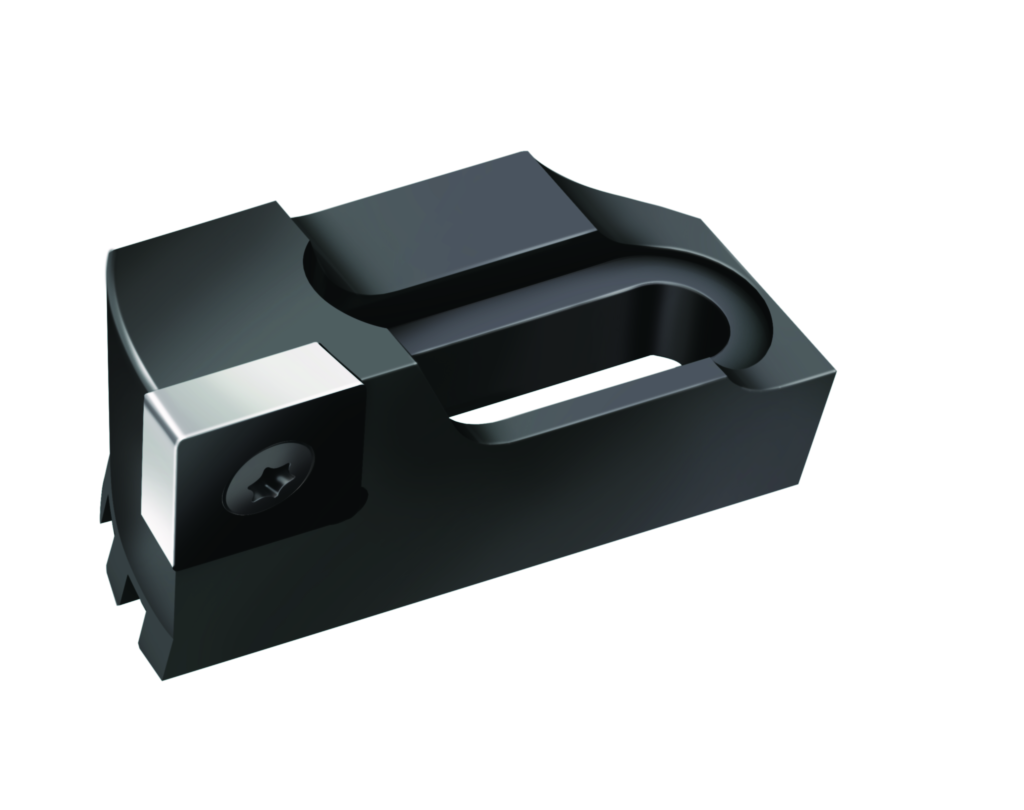

Aufbohrkassette CC.. Wendeschneidplatte EB209-210.CC09
Walter
228,00 €
Produktnummer:
WA-5008335
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| EB100 |
Produktinformationen "Aufbohrkassette CC.. Wendeschneidplatte EB209-210.CC09"
Aufbohrkassette CC.. Wendeschneidplatte • κ=95°
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | EB209-210.CC09 |
| Mögliche Wendeschneidplatten | Type | CC .. 09T3 .. |
| Funktionale Länge | l4 | 18 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach BLTBCI - Cartridge - Built in tool for boring - Cartridge - indexable | ||
| Werkzeugausführung | BMC | S |
| Eckenwinkel Schneidplatte | EPSR | 80 |
| Orthogonalspanwinkel | GAMO | 0 |
| Schneidrichtung | HAND | R |
| Funktionshöhe | HF | 8,24 |
| Schneidplattenausführung | IH | R |
| Trennstellenkodierung Schneidplatte | IIC | ISO$CC09T3003****** |
| Einstellwinkel | KAPR | 95 |
| Neigungswinkel | LAMS | 0 |
| Funktionslänge | LF | 18 |
| Bezeichnung Schneidplatte | MIID | CCMT 3(2.5)2 |
| Nachschleifrestmenge | OAL | 18 |
| Eckenradius | RE | 0,794 |
| Schneidplattenformcode | SC | C |
| Plattensitzkodierung | SSC | 9 |

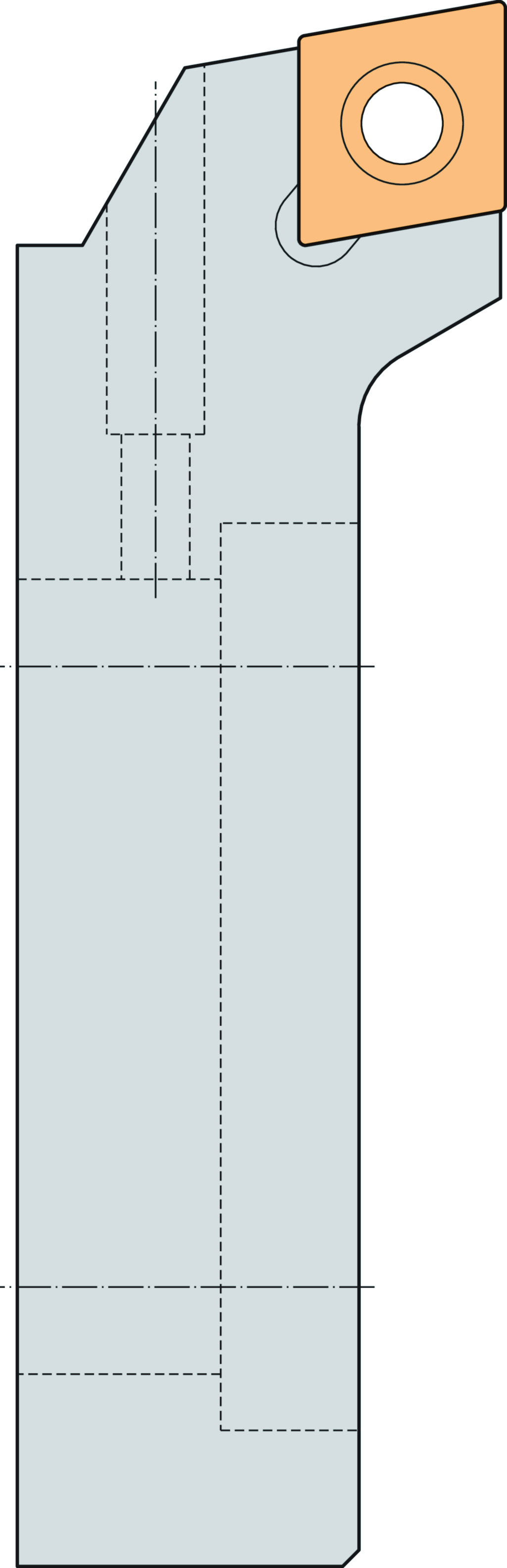

| Bildkennung | TSYCISO | EB100-RB-CAR-CC |
| Funktionsbreite | WF | 17,2 |
| Masse (Gewicht) | WT | 0,04 |
| Nach DIN4000-175-12 - Schneidenträger, verstellbar | ||
| Funktionslänge | A3 | 18 mm |
| Kraglänge | B3 | 18 mm |
| Nachschleifrestmenge | B5 | 18 mm |
| Bildkennung | BLD | 12 |
| Masse (Gewicht) | D7 | 0,04 kg |
| Einstellwinkel | E1 | 95 ° |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | 0 ° |
| Schneidrichtung | F1 | R |
| Befestigungsart Schneidplatte | F5 | S |
| Werkzeugausführung | H4 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | EB209-210.CC09 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$CC09T3003****** |
| Bezeichnung Schneidplatte | J42 | CCMT 3(2.5)2 |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-175 |
