Aufnahme DIN 1835 A AK510.UZ15.T09.090
Walter
118,00 €
Produktnummer:
WA-5049968
Auf Anfrage - Mindestbestellmenge: 1 PCE
Für ScrewFit-Frontstücke
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| A1200 |
Produktinformationen "Aufnahme DIN 1835 A AK510.UZ15.T09.090"

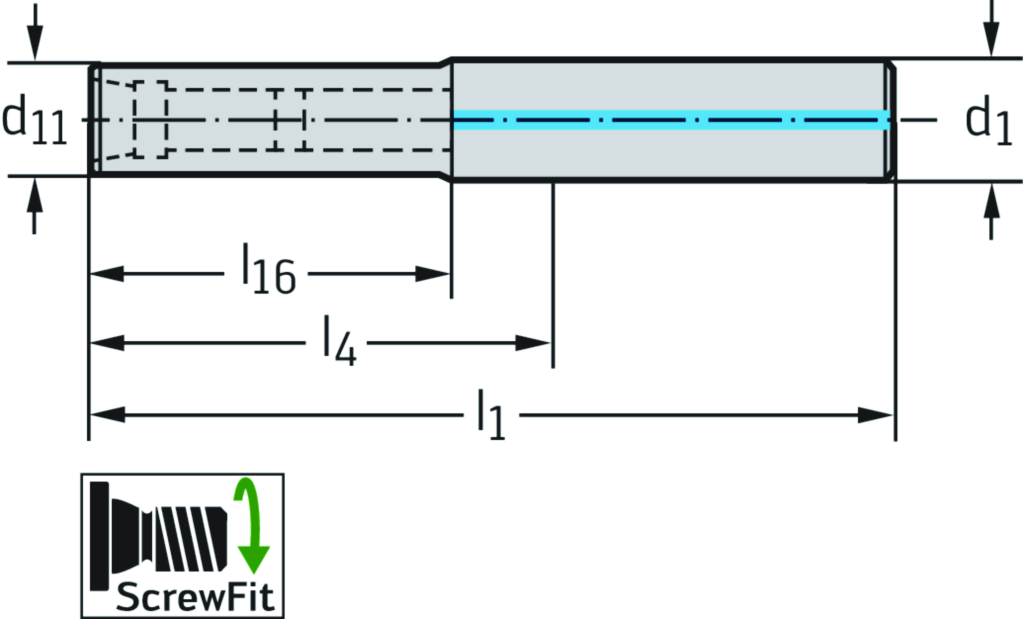

Aufnahme DIN 1835 A AK510 • inch • Für ScrewFit-Frontstücke • d1=5/8 • d11=T09
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | AK510.UZ15.T09.090 |
| Gewicht | Gewicht | 0,384 lbs |
| Verbindungsgrößen-Code | d11 | T09 |
| Verbindungsgrößen-Code | d1 | 0.625 |
| Nutzlänge | l16 | 1,575 inch |
| Gesamtlänge | l1 | 5,512 inch |
| Funktionale Länge | l4 | 3,543 inch |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Balanced By Design | BBD | 0 |
| Körperdurchmesser | BD | 9,7 |
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 1 |
| Aufnahmeform, werkstückseitig | CCFWS | 1 |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL01R6250$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | ZYL |
| Aufnahmetyp, werkstückseitig | CCTWS | SAW |
| Trennstellenkodierung werkstückseitig | CCWS | SAW01C0090**** |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | R |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | C |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 625 |
| Aufnahmegröße werkstückseitig | CZCWS | 90 |
| Formtyp werkstückseitig | FMT | INT |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 90 |
| Kraglänge | LPR | 90 |
| Schaftlänge | LS | 90 |
| Nachschleifrestmenge | OAL | 140 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 50000 |
| Bildkennung | TSYC | AK510.UZ-A |
| Masse (Gewicht) | WT | 0,174 |
| Abstand XY-Ebene werkstückseitig | XYWD | -90 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-89-513124 - Werkzeughalter und Zwischenmodule Ingersoll Tool connection - Schraubaufnahme SANDVIK Coromant | ||
| Körperdurchmesser | A1 | 9,7 mm |
| Länge Außendurchmesser 1 | B1 | 40 mm |
| Kraglänge | B3 | 90 mm |
| Nachschleifrestmenge | B4 | 140 mm |
| Funktionslänge | B71 | 90 mm |
| Bildkennung | BLD | 513124 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 3 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 625 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 15,875 mm |
| Schaftlänge | C4 | 90 mm |
| Aufnahmetyp, werkstückseitig | C51 | SAW |
| Aufnahmeform, werkstückseitig | C52 | 1 |
| Aufnahmeausführung, werkstückseitig | C54 | 9 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 90 |
| Drehzahl, max. | D6 | 50000 1/min |
| Masse (Gewicht) | D7 | 0,174 kg |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Anzahl Bohrungen | G35 | 1 |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | AK510.UZ15.T09.090 |
| Produktbezeichnung | J22 | 6806 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | SAW01C0090**** |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL01R6250$$$$ |
| Datenträger | J7 | 0 |
| Kraglänge | LPR | 90 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
| Nachschleifrestmenge | OAL | 140 mm |
