Aufnahme NCT AK520.N63.T36.095
Walter
342,00 €
Produktnummer:
WA-5782589
Verfügbar - Mindestbestellmenge: 1 PCE
Für ScrewFit-Frontstücke
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| A1200 |
Produktinformationen "Aufnahme NCT AK520.N63.T36.095"

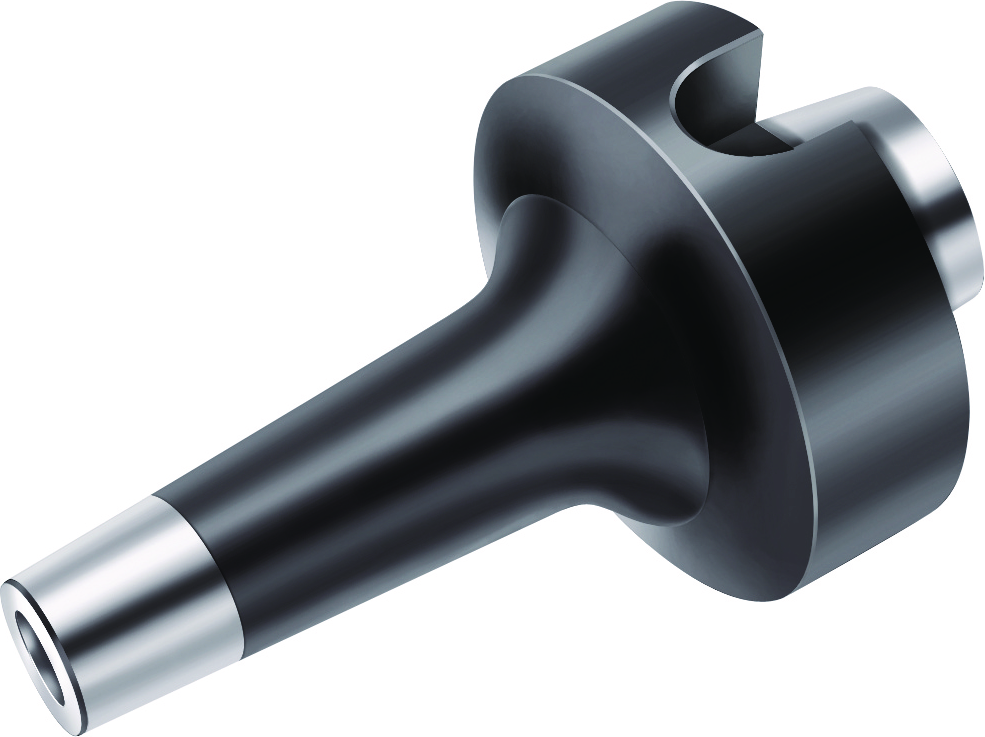

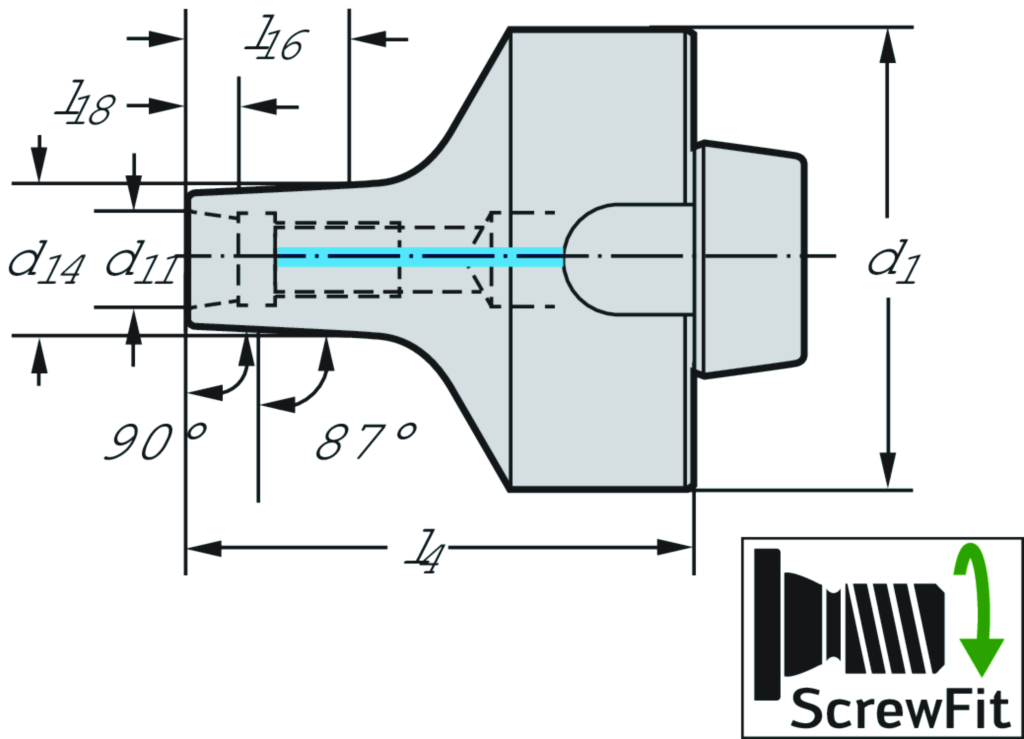

Aufnahme NCT AK520 • metrisch • Für ScrewFit-Frontstücke • d1=63 • d11=T36
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | AK520.N63.T36.095 |
| Gewicht | Gewicht | 1,02 kg |
| Verbindungsdurchmesser | d14 | 36 mm |
| Verbindungsgrößen-Code | d11 | T36 |
| Verbindungsgrößen-Code | d1 | NCT 63 |
| Funktionale Länge | l16 | 48 mm |
| Funktionale Länge | l18 | 10 mm |
| Funktionale Länge | l4 | 95 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Balanced By Design | BBD | 0 |
| Außendurchmesser 4 | BD | 40 |
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 1 |
| Aufnahmeform, werkstückseitig | CCFWS | 1 |
| Trennstellenkodierung Maschinenseitig | CCMS | NCT01C0630$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | NCT |
| Aufnahmetyp, werkstückseitig | CCTWS | SAW |
| Trennstellenkodierung werkstückseitig | CCWS | SAW01C0360**** |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | C |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 630 |
| Aufnahmegröße werkstückseitig | CZCWS | 360 |
| Formtyp werkstückseitig | FMT | INT |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Länge Außendurchmesser 4 | LB | 78 |
| Funktionslänge | LF | 95 |
| Kraglänge | LPR | 95 |
| Schaftlänge | LS | 16 |
| Nachschleifrestmenge | OAL | 111 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 30000 |
| Bildkennung | TSYC | AK520.N |
| Masse (Gewicht) | WT | 1,021 |
| Abstand XY-Ebene werkstückseitig | XYWD | -95 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-89-622124 - Werkzeughalter und Zwischenmodule Novex-NC-Tools WALTER - Schraubaufnahme SANDVIK Coromant | ||
| Körperdurchmesser | A1 | 36 mm |
| Außendurchmesser 2 | A2 | 36 mm |
| Bunddurchmesser | A4 | 63 mm |
| Länge Außendurchmesser 1 | B1 | 10 mm |
| Länge 2 | B2 | 48 mm |
| Kraglänge | B3 | 95 mm |
| Nachschleifrestmenge | B4 | 111 mm |
| Funktionslänge | B71 | 95 mm |
| Bildkennung | BLD | 622124 |
| Aufnahmetyp, maschinenseitig | C11 | NCT |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 630 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 63 mm |
| Schaftlänge | C4 | 16 mm |
| Aufnahmetyp, werkstückseitig | C51 | SAW |
| Aufnahmeform, werkstückseitig | C52 | 1 |
| Aufnahmeausführung, werkstückseitig | C54 | 9 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 360 |
| Drehzahl, max. | D6 | 30000 1/min |
| Masse (Gewicht) | D7 | 1,021 kg |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Anzahl Bohrungen | G35 | 1 |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | AK520.N63.T36.095 |
| Produktbezeichnung | J22 | 20 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | SAW01C0360**** |
| Trennstellenkodierung Maschinenseitig | J6 | NCT01C0630$$$$ |
| Datenträger | J7 | 0 |
| Kraglänge | LPR | 95 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
| Nachschleifrestmenge | OAL | 111 mm |
