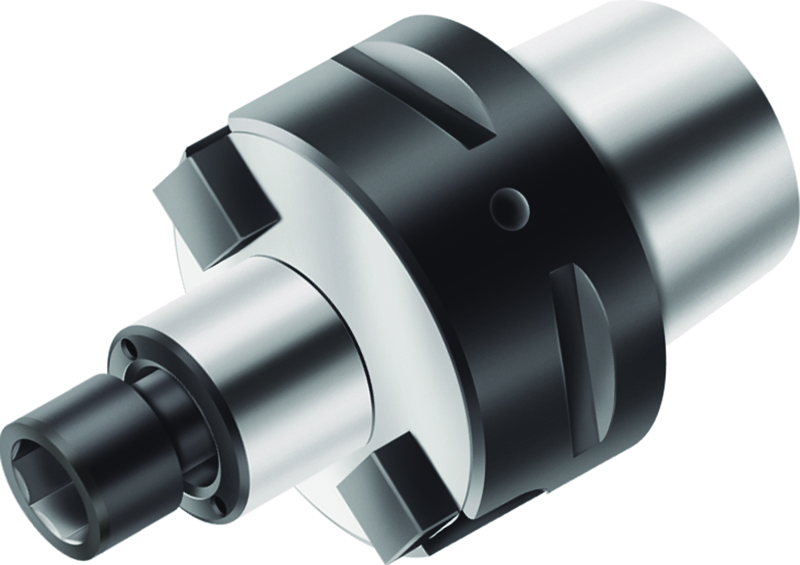

Aufsteckfräserdorn AK155.8.C8.050.16
Walter
435,00 €
Produktnummer:
WA-8648909
Verfügbar - Mindestbestellmenge: 1 PCE
Für Fräswerkzeuge mit zylindrischer Bohrung nach DIN 138
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| AB001 |
Produktinformationen "Aufsteckfräserdorn AK155.8.C8.050.16"

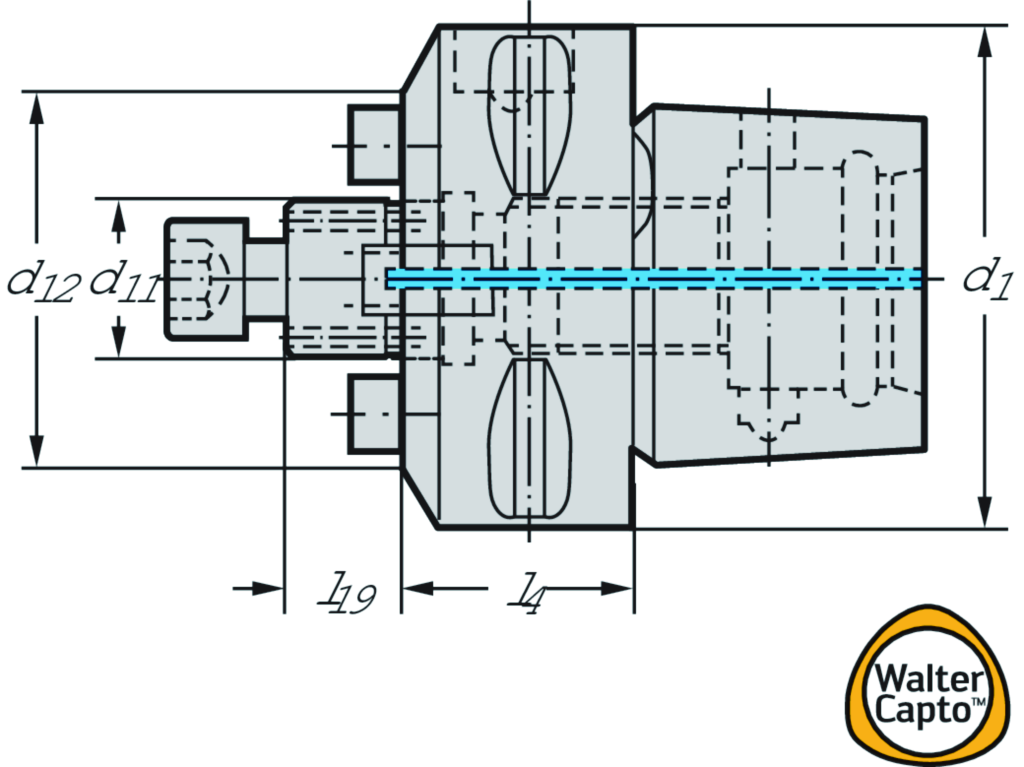

Aufsteckfräserdorn AK155.8.C • metrisch • Für Fräswerkzeuge mit zylindrischer Bohrung nach DIN 138 • d1=C8 • d11=16
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | AK155.8.C8.050.16 |
| Gewicht | Gewicht | 2,07 kg |
| Körperdurchmesser | d12 | 32 mm |
| Verbindungsdurchmesser | d11 | 16 mm |
| Verbindungsgrößen-Code | d1 | C8 |
| Funktionale Länge | l19 | 17 mm |
| Funktionale Länge | l4 | 50 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Balanced By Design | BBD | 0 |
| Körperdurchmesser | BD | 32 |
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 1 |
| Aufnahmeform, werkstückseitig | CCFWS | 12 |
| Trennstellenkodierung Maschinenseitig | CCMS | CCS01C0800$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | CCS |
| Aufnahmetyp, werkstückseitig | CCTWS | FDA |
| Trennstellenkodierung werkstückseitig | CCWS | FDA22G1600**** |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | G |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 800 |
| Aufnahmegröße werkstückseitig | CZCWS | 160 |
| Formtyp werkstückseitig | FMT | EXT |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 50 |
| Kraglänge | LPR | 67 |
| Schaftlänge | LS | 17 |
| Einspannlänge, max. bzw. Nenneinspannlänge | LSC | 17 |
| Nachschleifrestmenge | OAL | 115 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 14000 |
| Bildkennung | TSYC | AB001-C |
| Masse (Gewicht) | WT | 2,07 |
| Abstand XY-Ebene werkstückseitig | XYWD | -50 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-89-607002 - Werkzeughalter und Zwischenmodule Coromant Capto System SANDVIK - Fräsdornaufnahme | ||
| Körperdurchmesser | A1 | 32 mm |
| Länge Außendurchmesser 1 | B1 | 10 mm |
| Kraglänge | B3 | 67 mm |
| Nachschleifrestmenge | B4 | 115 mm |
| Funktionslänge | B71 | 50 mm |
| Bildkennung | BLD | 607002 |
| Aufnahmetyp, maschinenseitig | C11 | CCS |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 800 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 80 mm |
| Schaftlänge | C4 | 17 mm |
| Aufnahmetyp, werkstückseitig | C51 | FDA |
| Aufnahmeform, werkstückseitig | C52 | 12 |
| Aufnahmeausführung, werkstückseitig | C54 | 1 |
| Aufnahmeart, werkstückseitig | C55 | 0 |
| Aufnahmegröße werkstückseitig | C6 | 160 |
| Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig | C71 | 16 mm |
| Einspannlänge, max. bzw. Nenneinspannlänge | C81 | 17 mm |
| Drehzahl, max. | D6 | 14000 1/min |
| Masse (Gewicht) | D7 | 2,07 kg |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | ISO26623-1 |
| Identifizierende Bestellnummer | J21 | AK155.8.C8.050.16 |
| Produktbezeichnung | J22 | 31 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | FDA12G1600**** |
| Trennstellenkodierung Maschinenseitig | J6 | CCS01C0800$$$$ |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
