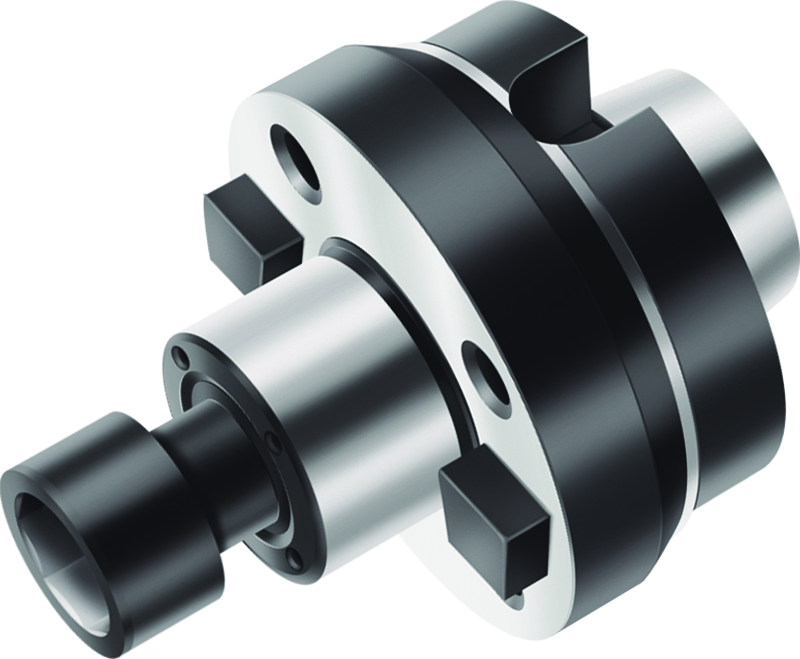

Aufsteckfräserdorn AK155M.U0.80.040.38
Walter
446,00 €
Produktnummer:
WA-5034492
Auf Anfrage - Mindestbestellmenge: 1 PCE
Mit vergrößertem Bund und festen Mitnehmersteinen
Für Werkzeuge mit Quernut nach DIN 1880
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| A1300 |
Produktinformationen "Aufsteckfräserdorn AK155M.U0.80.040.38"
Aufsteckfräserdorn AK155M.U0 • inch • Mit vergrößertem Bund und festen Mitnehmersteinen • Für Werkzeuge mit Quernut nach DIN 1880 • d1=80 • d11=1 1/2
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | AK155M.U0.80.040.38 |
| Gewicht | Gewicht | 4,586 lbs |

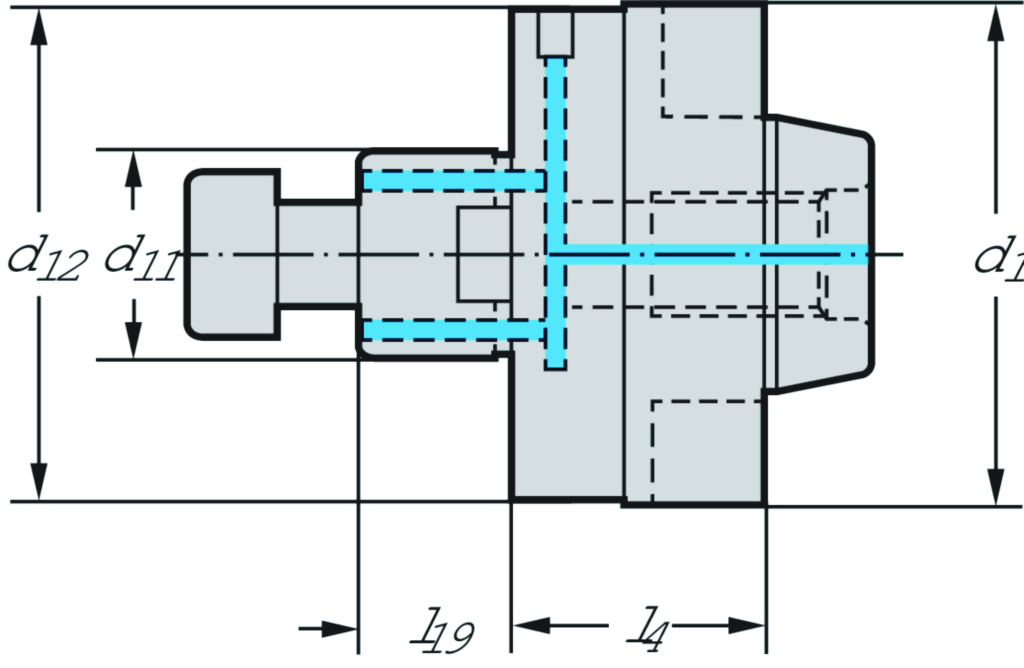

| Körperdurchmesser | d12 | 3,81 inch |
| Verbindungsgrößen-Code | d11 | 1.500 |
| Verbindungsgrößen-Code | d1 | NCT 80 |
| Schaftlänge | l19 | 0,938 inch |
| Funktionale Länge | l4 | 1,575 inch |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Balanced By Design | BBD | 0 |
| Körperdurchmesser | BD | 96,77 |
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 1 |
| Aufnahmeform, werkstückseitig | CCFWS | 12 |
| Trennstellenkodierung Maschinenseitig | CCMS | NCT01C0800$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | NCT |
| Aufnahmetyp, werkstückseitig | CCTWS | FDA |
| Trennstellenkodierung werkstückseitig | CCWS | FDA22S1500**** |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | N |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | S |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 800 |
| Aufnahmegröße werkstückseitig | CZCWS | 1500 |
| Formtyp werkstückseitig | FMT | EXT |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 40,005 |
| Kraglänge | LPR | 81,875 |
| Schaftlänge | LS | 23,825 |
| Einspannlänge, max. bzw. Nenneinspannlänge | LSC | 23,825 |
| Nachschleifrestmenge | OAL | 58,005 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 30000 |
| Bildkennung | TSYC | AK155M.U0 |
| Masse (Gewicht) | WT | 2,08 |
| Abstand XY-Ebene werkstückseitig | XYWD | -40,005 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-89-622002 - Werkzeughalter und Zwischenmodule Novex-NC-Tools WALTER - Fräsdornaufnahme | ||
| Körperdurchmesser | A1 | 96,77 mm |
| Bunddurchmesser | A4 | 80 mm |
| Länge Außendurchmesser 1 | B1 | 40,005 mm |
| Kraglänge | B3 | 81,875 mm |
| Nachschleifrestmenge | B4 | 58,005 mm |
| Funktionslänge | B71 | 40,005 mm |
| Bildkennung | BLD | 622002 |
| Aufnahmetyp, maschinenseitig | C11 | NCT |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 800 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 80 mm |
| Schaftlänge | C4 | 23,825 mm |
| Aufnahmetyp, werkstückseitig | C51 | FDA |
| Aufnahmeform, werkstückseitig | C52 | 12 |
| Aufnahmeausführung, werkstückseitig | C54 | 3 |
| Aufnahmeart, werkstückseitig | C55 | 0 |
| Aufnahmegröße werkstückseitig | C6 | 1500 |
| Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig | C71 | 38,1 mm |
| Einspannlänge, max. bzw. Nenneinspannlänge | C81 | 23,825 mm |
| Drehzahl, max. | D6 | 30000 1/min |
| Masse (Gewicht) | D7 | 2,08 kg |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Anzahl Bohrungen | G35 | 1 |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | AK155M.U0.80.040.38 |
| Produktbezeichnung | J22 | 6811 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | FDA12S1500**** |
| Trennstellenkodierung Maschinenseitig | J6 | NCT01C0800$$$$ |
| Datenträger | J7 | 0 |
| Kraglänge | LPR | 81,875 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
| Nachschleifrestmenge | OAL | 58,005 mm |
