Aufsteckfräserdorn ASME B5.50 AB001.K50-B63-061
Walter
365,00 €
Produktnummer:
WA-7604786
Auf Anfrage - Mindestbestellmenge: 1 PCE
Für Fräswerkzeuge mit zylindrischer Bohrung nach DIN 138
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| AB001 |
Produktinformationen "Aufsteckfräserdorn ASME B5.50 AB001.K50-B63-061"

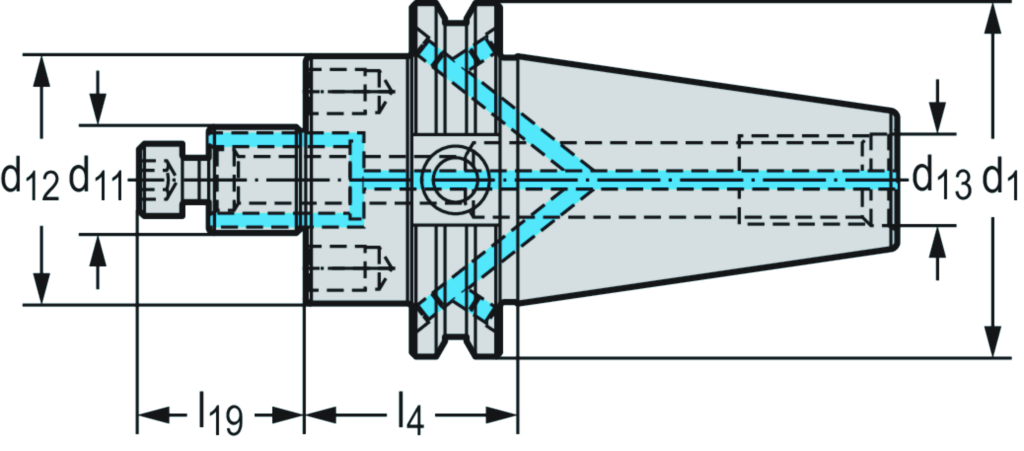

Aufsteckfräserdorn ASME B5.50 AB001.K • inch • Für Fräswerkzeuge mit zylindrischer Bohrung nach DIN 138 • d1=50 • d11=2 1/2
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | AB001.K50-B63-061 |
| Gewicht | Gewicht | 13,779 lbs |
| Körperdurchmesser | d12 | 4,875 inch |
| Verbindungsdurchmesser | d11 | 2,5 inch |
| Anzugsbolzen, Gewindegröße | d13 | 1 |
| Verbindungsgrößen-Code | d1 | CAT50 |
| Funktionale Länge | l19 | 1,125 inch |
| Funktionale Länge | l4 | 2,4 inch |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Balanced By Design | BBD | 0 |
| Körperdurchmesser | BD | 123,83 |
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 37 |
| Aufnahmeform, werkstückseitig | CCFWS | 12 |
| Trennstellenkodierung Maschinenseitig | CCMS | SKG37C0500$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | SKG |
| Aufnahmetyp, werkstückseitig | CCTWS | FDA |
| Trennstellenkodierung werkstückseitig | CCWS | FDA22S2500**** |
| Kühlschmierstoff-Eintritt | CNSC | 7 |
| Kühlmitteldruck | CP | 80 |
| Aufnahmeeinheit | CUB | N |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | S |
| Kühlschmierstoff-Austritt | CXSC | 4 |
| Aufnahmegröße, maschinenseitig | CZCMS | 500 |
| Aufnahmegröße werkstückseitig | CZCWS | 2500 |
| Formtyp werkstückseitig | FMT | EXT |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 60,96 |
| Kraglänge | LPR | 89,54 |
| Schaftlänge | LS | 28,58 |
| Einspannlänge, max. bzw. Nenneinspannlänge | LSC | 28,58 |
| Nachschleifrestmenge | OAL | 191,14 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 12000 |
| Bildkennung | TSYC | AB001.K |
| Masse (Gewicht) | WT | 6,25 |
| Abstand XY-Ebene werkstückseitig | XYWD | -60,96 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-89-508002 - Werkzeughalter und Zwischenmodule Steilkegel - Fräsdornaufnahme | ||
| Körperdurchmesser | A1 | 123,83 mm |
| Bunddurchmesser | A4 | 98,42 mm |
| Länge Außendurchmesser 1 | B1 | 41,91 mm |
| Kraglänge | B3 | 89,54 mm |
| Nachschleifrestmenge | B4 | 191,14 mm |
| Funktionslänge | B71 | 60,96 mm |
| Bildkennung | BLD | 508002 |
| Aufnahmetyp, maschinenseitig | C11 | SKG |
| Aufnahmeform, maschinenseitig | C12 | 37 |
| Aufnahmegewindenenngröße, maschinenseitig | C13 | 1"-8 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 500 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 63,5 mm |
| Schaftlänge | C4 | 28,58 mm |
| Aufnahmetyp, werkstückseitig | C51 | FDA |
| Aufnahmeform, werkstückseitig | C52 | 12 |
| Aufnahmeausführung, werkstückseitig | C54 | 3 |
| Aufnahmeart, werkstückseitig | C55 | 0 |
| Aufnahmegröße werkstückseitig | C6 | 2500 |
| Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig | C71 | 63,5 mm |
| Einspannlänge, max. bzw. Nenneinspannlänge | C81 | 28,58 mm |
| Drehzahl, max. | D6 | 12000 1/min |
| Masse (Gewicht) | D7 | 6,25 kg |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Anzahl Bohrungen | G35 | 1 |
| Kühlschmierstoff-Eintritt | H21 | 7 |
| Kühlschmierstoff-Austritt | H22 | 4 |
| Normnummer | J1 | ASME B5.50 |
| Formbuchstabe Normnummer | J11 | AD/ |
| Identifizierende Bestellnummer | J21 | AB001.K50-B63-061 |
| Produktbezeichnung | J22 | 6943 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | FDA12S2500**** |
| Trennstellenkodierung Maschinenseitig | J6 | SKG37C0500$$$$ |
| Datenträger | J7 | 0 |
| Kraglänge | LPR | 89,54 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
| Nachschleifrestmenge | OAL | 191,14 mm |
