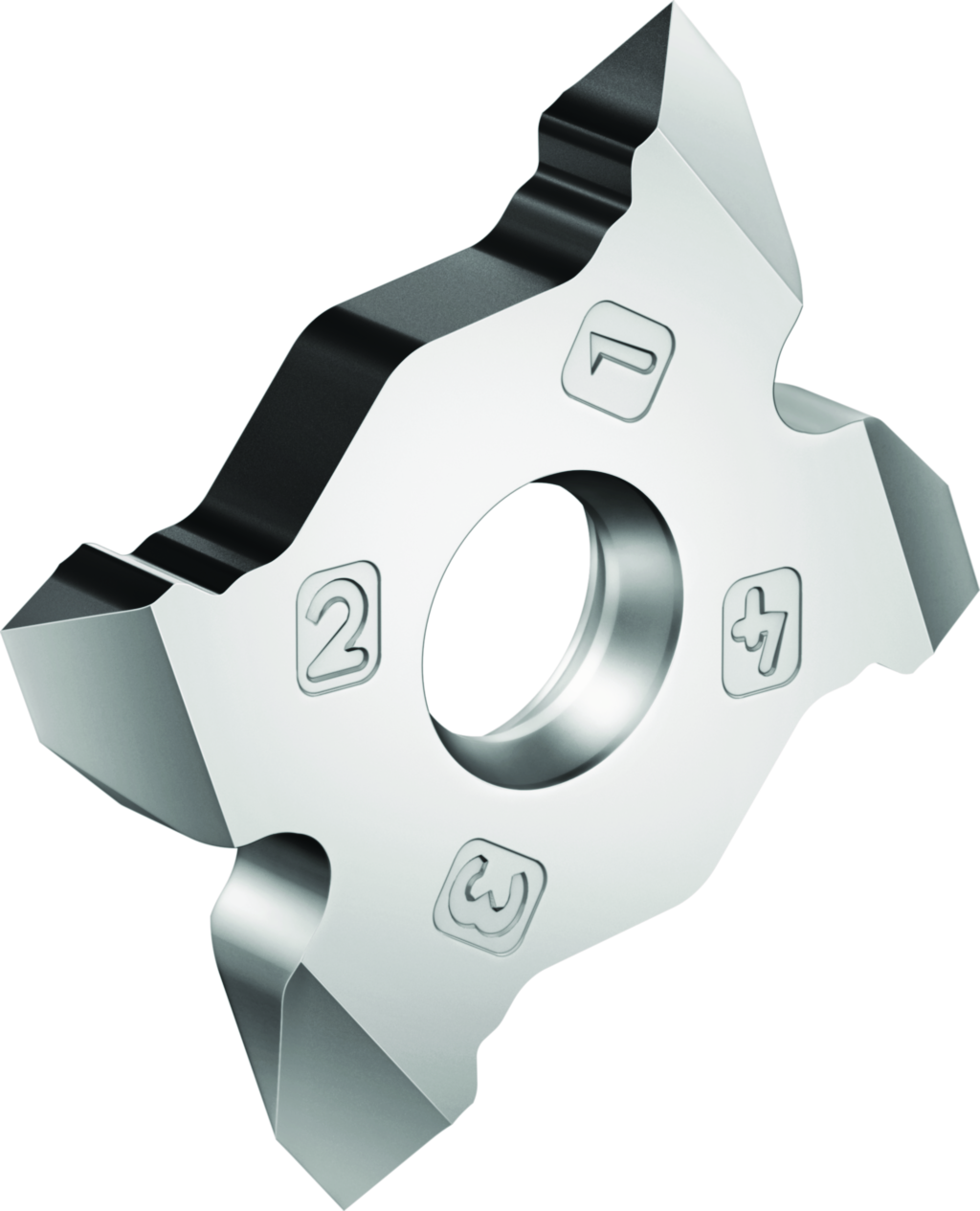

Produktinformationen "Außengewinde – Teilprofil 60° – Schneideinsätze MX22-2E-EN-A60 WSM23S"
Außengewinde – Teilprofil 60° – Schneideinsätze MX • Neutral • Tiger·tec® Silver • WSM23S • Gewindesteigung, min.=0,5-1,5mm • Gangzahl je Inch, max.=48-16
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | MX22-2E-EN-A60 WSM23S |
| Gewindesteigung | TP | 0.50–1.5 mm |
| Gang pro Zoll | TPI [Gang/Zoll] | 48–16 |
| Profilabstand ex | X | 0,05 mm |
| Profilabstand ey | Y | 1,68 mm |
| Eckenradius | r | 0,05 mm |
| Breite | s | 3,35 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCPRFTHF - Profiled insert - Thread profile - full profile | ||
| Normalfreiwinkel, Hauptschneide | AN | 6 ° |
| Spanbrecher, Herstellerbezeichnung | CBMD | A60 |
| Anzahl Schneiden | CEDC | 4 |
| Anzahl Schneidecken | CNC | 4 |
| Beschichtung / Oberfläche | COATING | TiAlN+Al2O3+(Al) |
| Befestigungslochdurchmesser | D1 | 6 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WSM23S |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | N |
| Gewindehöhendifferenz | HB | 0,05 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$MX2220003$BEX$$ |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Zähnezahl | NT | 1 |
| Profilabstand X | PDX | 1,675 |
| Profilabstand Y | PDY | 0,05 |
| Rotationswinkel phi | PHI | 0 |
| Profilwinkel | PNA | 60 |
| Eckenradius | RE | 0,05 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 3,35 |
| Schneidplattendicke | S1 | 3,35 |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Gewinderichtung | THDH | NEUTRAL |
| Gewindeart | THFT | VP60 |
| Gewindesteigung min | TP | 0,5 |
| Gangzahl je Inch, min | TPI | 16 |
| Schneidenprofiltyp | TPT | P |
| Bildkennung | TSYC | MX-E-TEIL-60 |
| Außen-/Innengewinde | TTP | A |
| Masse (Gewicht) | WT | 0,012 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-77-8 - Schneidkörper zum Schneiden von Standard- und Sägegewinden | ||
| Profilform | A1 | - |
| Gewindeart | A5 | VP60 |
| Gewindesteigung min | A61 | 0,5 mm |
| Gewindesteigung max | A62 | 1,5 mm |
| Gangzahl je Inch, min | A71 | 16 |
| Gangzahl je Inch, max. | A72 | 48 |
| Profilabstand X | A9 | 1,675 mm |
| Profilabstand Y | A91 | 0,05 mm |
| Profilwinkel | B5 | 60 ° |
| Bildkennung | BLD | 8 |
| Spitzenradius | C8 | 0,05 mm |
| Befestigungslochdurchmesser | D1 | 6 mm |
| Masse (Gewicht) | D75 | 0,012 kg |
| Normalfreiwinkel, Hauptschneide | E1 | 6 ° |
| Spanbrecher | E6 | 1 |
| Schneidplattenausführung | E7 | N |
| Spanbrecher, Herstellerbezeichnung | E9 | A60 |
| Außen-/Innengewinde | F1 | A |
| Anzahl Schneiden | F2 | 4 |
| Zähnezahl | F3 | 1 |
| Schneidenprofiltyp | F4 | P |
| Schneidplattendicke | G4 | 3,35 mm |
| Befestigungsart | G5 | 3 |
| Befestigungslochdurchmesser | G6 | 6 mm |
| Schneidkantenhöhe | G7 | 3,35 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Schneidstoffbezeichnung des Herstellers | H3 | WSM23S |
| Beschichtung / Oberfläche | H5 | TiAlN+Al2O3+(Al) |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | MX22-2E-EN-A60 WSM23S |
| Produktbezeichnung | J22 | 6851 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$MX2220003$BEX$$ |
| Bearbeitungsverfahren | J8 | FSC |
| Normnummer Sachmerkmal | NSM | DIN4000-77 |
| Schneidplattendicke | S1 | 3,35 mm |
