Außengewinde – Vollprofil – Schneideinsätze MX22-2E-EN1.50ISO WSM23G
Walter
49,50 €
Produktnummer:
WA-8619206
Verfügbar - Mindestbestellmenge: 5 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P9MX |
Produktinformationen "Außengewinde – Vollprofil – Schneideinsätze MX22-2E-EN1.50ISO WSM23G"

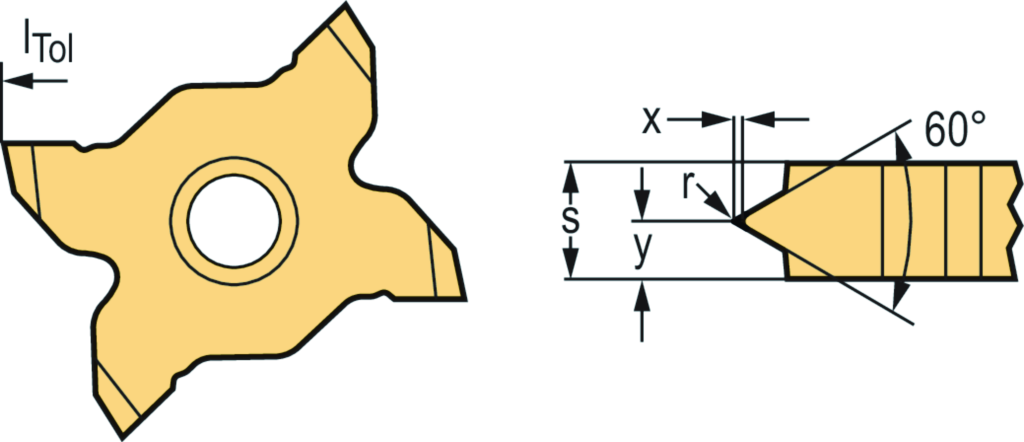

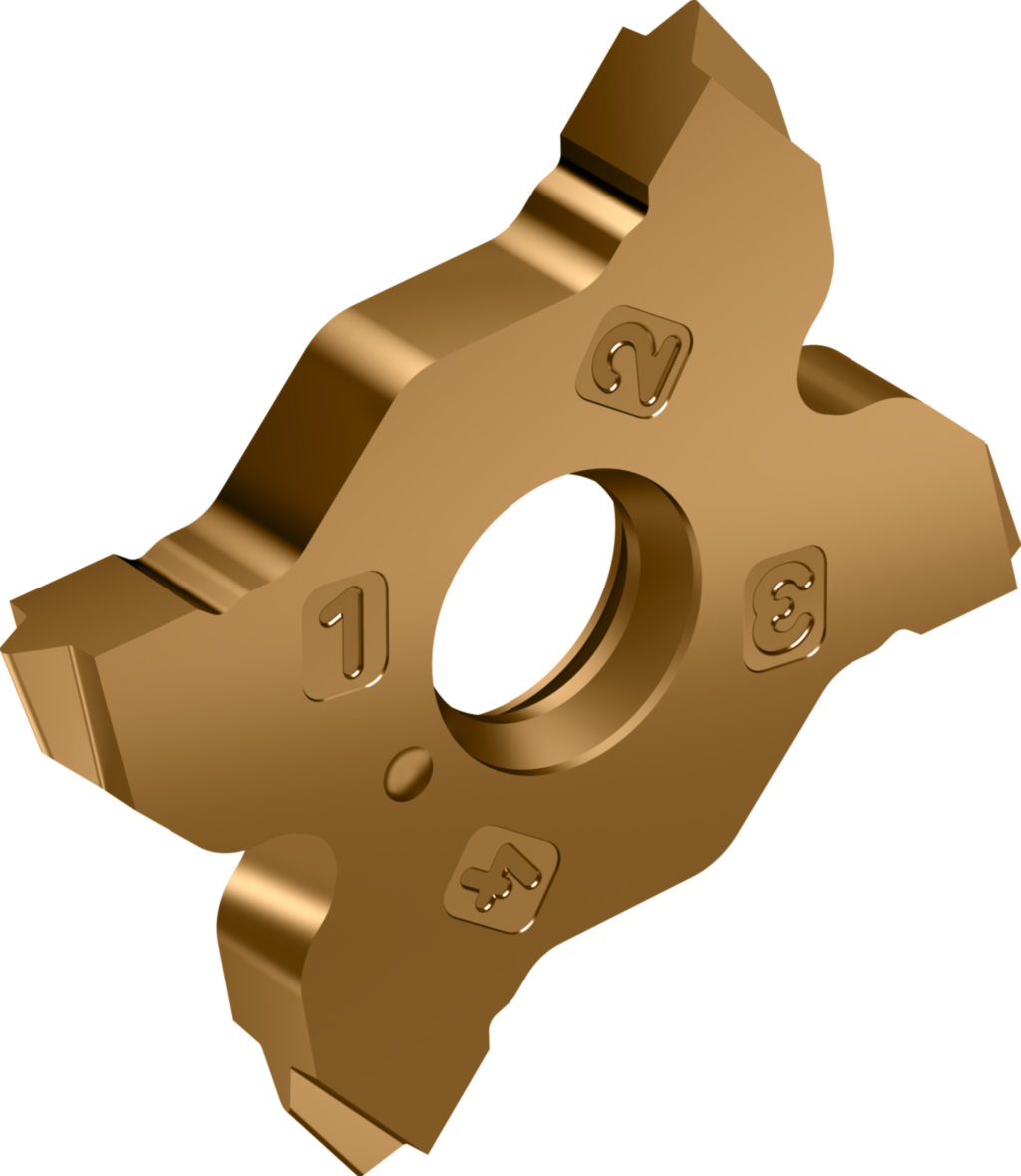

Außengewinde – Vollprofil – Schneideinsätze MX • Neutral • Tiger·tec® Gold • WSM23G • Gewindesteigung=1,5mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | MX22-2E-EN1.50ISO WSM23G |
| Gewindesteigung | TP | 1,5 mm |
| Profilabstand ex | X | 0,19 mm |
| Profilabstand ey | Y | 1,68 mm |
| Eckenradius | r | 0,19 mm |
| Breite | s | 3,35 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCPRFTHF - Profiled insert - Thread profile - full profile | ||
| Normalfreiwinkel, Hauptschneide | AN | 6 ° |
| Spanbrecher, Herstellerbezeichnung | CBMD | ISO |
| Anzahl Schneiden | CEDC | 4 |
| Anzahl Schneidecken | CNC | 4 |
| Beschichtung / Oberfläche | COATING | TiAlN/TiSiN |
| Befestigungslochdurchmesser | D1 | 6 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WSM23G |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | N |
| Trennstellenkodierung Schneidplatte | IIC | WR$$MX2220003$BEX$$ |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Zähnezahl | NT | 1 |
| Profilabstand X | PDX | 1,675 |
| Profilabstand Y | PDY | 0,19 |
| Rotationswinkel phi | PHI | 0 |
| Profilwinkel | PNA | 60 |
| Eckenradius | RE | 0,19 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 3,35 |
| Schneidplattendicke | S1 | 3,35 |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Gewinderichtung | THDH | NEUTRAL |
| Gewindeart | THFT | M |
| Gewindesteigung | TP | 1,5 |
| Schneidenprofiltyp | TPT | F |
| Bildkennung | TSYC | MX-EN_VOLL_ISO |
| Außen-/Innengewinde | TTP | A |
| Masse (Gewicht) | WT | 0,017 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-77-8 - Schneidkörper zum Schneiden von Standard- und Sägegewinden | ||
| Profilform | A1 | - |
| Gewindeart | A5 | M |
| Profilabstand X | A9 | 1,675 mm |
| Profilabstand Y | A91 | 0,19 mm |
| Profilwinkel | B5 | 60 ° |
| Bildkennung | BLD | 8 |
| Spitzenradius | C8 | 0,19 mm |
| Masse (Gewicht) | D75 | 0,017 kg |
| Normalfreiwinkel, Hauptschneide | E1 | 6 ° |
| Spanbrecher | E6 | 1 |
| Schneidplattenausführung | E7 | N |
| Spanbrecher, Herstellerbezeichnung | E9 | ISO |
| Außen-/Innengewinde | F1 | A |
| Anzahl Schneiden | F2 | 4 |
| Zähnezahl | F3 | 1 |
| Schneidenprofiltyp | F4 | F |
| Schneidplattendicke | G4 | 3,35 mm |
| Befestigungsart | G5 | 3 |
| Befestigungslochdurchmesser | G6 | 6 mm |
| Schneidkantenhöhe | G7 | 3,35 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Schneidstoffbezeichnung des Herstellers | H3 | WSM23G |
| Beschichtung / Oberfläche | H5 | TiAlN/TiSiN |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | MX22-2E-EN1.50ISO WSM23G |
| Produktbezeichnung | J22 | 7771 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$MX2220003$BEX$$ |
| Bearbeitungsverfahren | J8 | FSC |
| Normnummer Sachmerkmal | NSM | DIN4000-77 |
