Außengewindedrehplatten – Teilprofil 55° TS16-EL-A55 WMP32G
Walter
25,40 €
Produktnummer:
WA-8643116
Verfügbar - Mindestbestellmenge: 2 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P11TS |
Produktinformationen "Außengewindedrehplatten – Teilprofil 55° TS16-EL-A55 WMP32G"
Außengewindedrehplatten – Teilprofil 55° TS • links • Tiger·tec® Gold • WMP32G • Gewindesteigung, min.=0,5-1,5mm • Gangzahl je Inch, max.=48-16

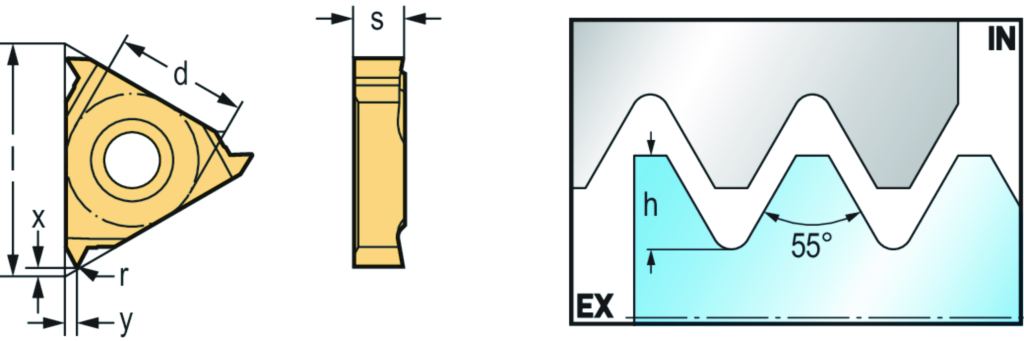

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | TS16-EL-A55 WMP32G |
| Gewindesteigung | TP | 0.50–1.5 mm |
| Gang pro Zoll | TPI [Gang/Zoll] | 48–16 |
| Profilabstand ex | X | 0,6 mm |
| Profilabstand ey | Y | 0,8 mm |
| Zähnezahl | Z | 1 |
| Durchmesser – Inkreis | d | 9,53 mm |
| Tatsächliche Gewindehöhe | h | 1,42 mm |
| Schneidenlänge | l | 16 mm |
| Eckenradius | r | 0,08 mm |
| Schneidplattendicke | s | 3,47 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCPRFTHF - Profiled insert - Thread profile - full profile | ||
| Normalfreiwinkel, Hauptschneide | AN | 0 ° |
| Spanbrecher, Herstellerbezeichnung | CBMD | A27 |
| Anzahl Schneiden | CEDC | 3 |
| Anzahl Schneidecken | CNC | 3 |
| Befestigungslochdurchmesser | D1 | 4 |
| Eckenwinkel Schneidplatte | EPSR | 60 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WMP32G |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | L |
| Gewindehöhendifferenz | HB | 0,093 |
| Eingeschriebener Kreis | IC | 9,525 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$NTSE16$$2LA$$$$ |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Zähnezahl | NT | 1 |
| Profilabstand X | PDX | 0,8 |
| Profilabstand Y | PDY | 0,6 |
| Rotationswinkel phi | PHI | 0 |
| Profilwinkel | PNA | 55 |
| Eckenradius | RE | 0,08 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 3,47 |
| Schneidplattendicke | S1 | 3,47 |
| Schneidplattenformcode | SC | T |
| Plattensitzkodierung | SSC | 16 |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Gewinderichtung | THDH | RIGHT |
| Gewindeart | THFT | VP55 |
| Gewindesteigung min | TP | 0,5 |
| Gangzahl je Inch, min | TPI | 48 |
| Schneidenprofiltyp | TPT | P |
| Bildkennung | TSYC | TS-EL-PART-55 |
| Außen-/Innengewinde | TTP | A |
| Masse (Gewicht) | WT | 0,004 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0,8 |
| Nach DIN4000-77-8 - Schneidkörper zum Schneiden von Standard- und Sägegewinden | ||
| Profilform | A1 | - |
| Gewindeart | A5 | VP55 |
| Gewindesteigung min | A61 | 0,5 mm |
| Gewindesteigung max | A62 | 1,5 mm |
| Gangzahl je Inch, min | A71 | 16 |
| Gangzahl je Inch, max. | A72 | 48 |
| Profilabstand X | A9 | 0,8 mm |
| Profilabstand Y | A91 | 0,6 mm |
| Profilwinkel | B5 | 55 ° |
| Bildkennung | BLD | 8 |
| Spitzenradius | C8 | 0,08 mm |
| Masse (Gewicht) | D75 | 0,004 kg |
| Normalfreiwinkel, Hauptschneide | E1 | 0 ° |
| Spanbrecher | E6 | 1 |
| Schneidplattenausführung | E7 | L |
| Spanbrecher, Herstellerbezeichnung | E9 | A27 |
| Außen-/Innengewinde | F1 | A |
| Anzahl Schneiden | F2 | 3 |
| Zähnezahl | F3 | 1 |
| Schneidenprofiltyp | F4 | P |
| Eingeschriebener Kreis | G3 | 9,525 mm |
| Schneidplattendicke | G4 | 3,47 mm |
| Befestigungsart | G5 | 2 |
| Befestigungslochdurchmesser | G6 | 4 mm |
| Schneidkantenhöhe | G7 | 3,47 mm |
| Eckenwinkel Schneidplatte | G8 | 60 ° |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Schneidstoffbezeichnung des Herstellers | H3 | WMP32G |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | TS16-EL-A55 WMP32G |
| Produktbezeichnung | J22 | 8462 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$NTSE16$$2LA$$$$ |
| Bearbeitungsverfahren | J8 | DGA |
| Normnummer Sachmerkmal | NSM | DIN4000-77 |
