Außengewindedrehplatten – Teilprofil 60° WT26-L-EL-AG60 WSM23X
Walter
41,00 €
Produktnummer:
WA-8657469
Verfügbar - Mindestbestellmenge: 2 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P9WT |
Produktinformationen "Außengewindedrehplatten – Teilprofil 60° WT26-L-EL-AG60 WSM23X"
Außengewindedrehplatten – Teilprofil 60° WT • links • WSM23X • Gewindesteigung, min.=0,35-2mm • Gangzahl je Inch, max.=72-12

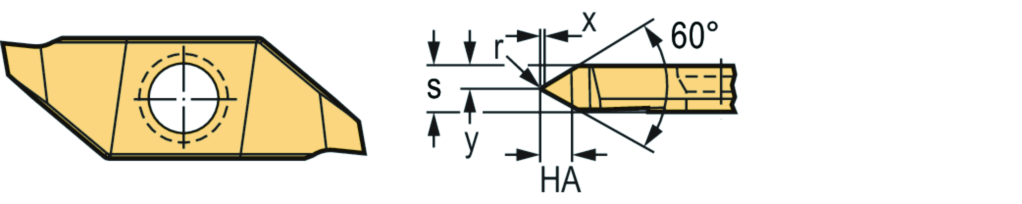

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | WT26-L-EL-AG60 WSM23X |
| Gewindehöhe | HA | 1,5 mm |
| Gewindesteigung | TP | 0.35–2.0 mm |
| Gang pro Zoll | TPI [Gang/Zoll] | 72–12 |
| Profilabstand ex | X | 0,05 mm |
| Profilabstand ey | Y | 1,59 mm |
| Schneidenlänge | l | 25 mm |
| Radius | r | 0,05 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCPRFTHF - Profiled insert - Thread profile - full profile | ||
| Normalfreiwinkel, Hauptschneide | AN | 6 ° |
| Spanbrecher, Herstellerbezeichnung | CBMD | AG60 |
| Anzahl Schneiden | CEDC | 2 |
| Anzahl Schneidecken | CNC | 2 |
| Beschichtung / Oberfläche | COATING | TiAlN |
| Befestigungslochdurchmesser | D1 | 4,8 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WSM23X |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Gewindehöhe, theoretisch | HA | 1,5 |
| Schneidplattenausführung | HAND | L |
| Gewindehöhendifferenz | HB | 0,05 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$WT2603$$3LA**$$ |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Zähnezahl | NT | 1 |
| Profilwinkel links | PAL | 30 |
| Profilwinkel rechts | PAR | 30 |
| Profilabstand X | PDX | 1,59 |
| Profilabstand Y | PDY | 0 |
| Rotationswinkel phi | PHI | 0 |
| Profilwinkel | PNA | 60 |
| Eckenradius | RE | 0,05 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 3,18 |
| Schneidplattendicke | S1 | 3,18 |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Gewinderichtung | THDH | RIGHT |
| Gewindeart | THFT | VP60 |
| Gewindesteigung min | TP | 0,35 |
| Gangzahl je Inch, min | TPI | 12 |
| Schneidenprofiltyp | TPT | P |
| Bildkennung | TSYC | WT_L_ER_PART |
| Außen-/Innengewinde | TTP | A |
| Masse (Gewicht) | WT | 0,005 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 1,59 |
| Nach DIN4000-77-8 - Schneidkörper zum Schneiden von Standard- und Sägegewinden | ||
| Profilform | A1 | - |
| Gewindeart | A5 | VP60 |
| Gewindesteigung min | A61 | 0,35 mm |
| Gewindesteigung max | A62 | 2 mm |
| Gangzahl je Inch, min | A71 | 12 |
| Gangzahl je Inch, max. | A72 | 72 |
| Profilabstand X | A9 | 1,59 mm |
| Profilabstand Y | A91 | 0 mm |
| Profilwinkel | B5 | 60 ° |
| Profilwinkel rechts | B6 | 30 ° |
| Profilwinkel links | B7 | 30 ° |
| Bildkennung | BLD | 8 |
| Spitzenradius | C8 | 0,05 mm |
| Masse (Gewicht) | D75 | 0,005 kg |
| Normalfreiwinkel, Hauptschneide | E1 | 6 ° |
| Spanbrecher | E6 | 1 |
| Schneidplattenausführung | E7 | L |
| Spanbrecher, Herstellerbezeichnung | E9 | AG60 |
| Außen-/Innengewinde | F1 | A |
| Anzahl Schneiden | F2 | 2 |
| Zähnezahl | F3 | 1 |
| Schneidenprofiltyp | F4 | P |
| Schneidplattenlänge | G1 | 25 mm |
| Schneidplattendicke | G4 | 3,18 mm |
| Befestigungsart | G5 | 3 |
| Befestigungslochdurchmesser | G6 | 4,8 mm |
| Schneidkantenhöhe | G7 | 3,18 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Schneidstoffbezeichnung des Herstellers | H3 | WSM23X |
| Beschichtung / Oberfläche | H5 | TiAlN |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | WT26-L-EL-AG60 WSM23X |
| Produktbezeichnung | J22 | 8511 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$WT2603$$3LA**$$ |
| Bearbeitungsverfahren | J8 | DGA |
| Normnummer Sachmerkmal | NSM | DIN4000-77 |
