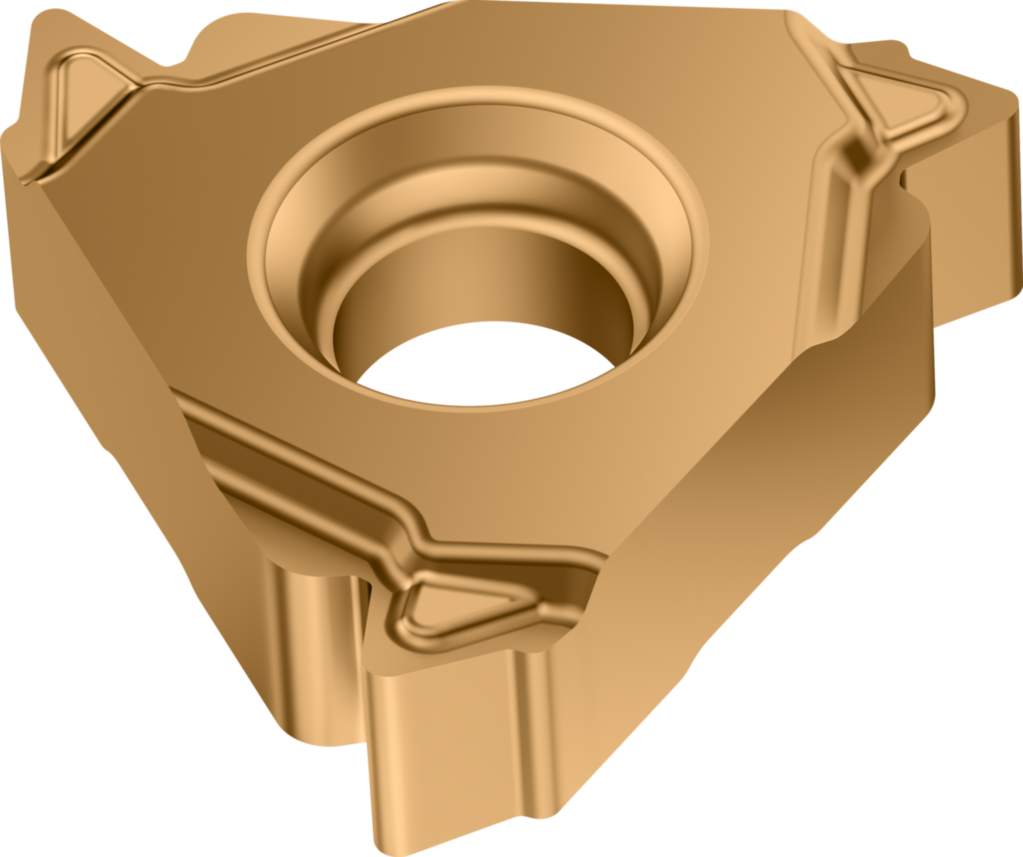

Außengewindedrehplatten – Vollprofil, American NPT 60° TS16-ER11.5NPT-F5 WMP32G
Walter
23,32 €
Produktnummer:
WA-8643052
Verfügbar - Mindestbestellmenge: 2 PCE
ANSI B1.20.1-1983
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P11TS |
Produktinformationen "Außengewindedrehplatten – Vollprofil, American NPT 60° TS16-ER11.5NPT-F5 WMP32G"
Außengewindedrehplatten – Vollprofil, American NPT 60° TS • rechts • Tiger·tec® Gold • WMP32G • Gangzahl je Inch=11,5
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | TS16-ER11.5NPT-F5 WMP32G |
| Gang pro Zoll | TPI [Gang/Zoll] | 11,5 |
| Profilabstand ex | X | 1,1 mm |
| Profilabstand ey | Y | 1,5 mm |
| Zähnezahl | Z | 1 |
| Durchmesser – Inkreis | d | 9,53 mm |
| Tatsächliche Gewindehöhe | hmin | 1,64 mm |
| Schneidenlänge | l | 16 mm |
| Schneidplattendicke | s | 3,47 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCPRFTHF - Profiled insert - Thread profile - full profile | ||
| Normalfreiwinkel, Hauptschneide | AN | 0 ° |
| Spanbrecher, Herstellerbezeichnung | CBMD | F5 |
| Anzahl Schneiden | CEDC | 3 |
| Anzahl Schneidecken | CNC | 3 |
| Befestigungslochdurchmesser | D1 | 4 |
| Eckenwinkel Schneidplatte | EPSR | 60 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WMP32G |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | R |
| Eingeschriebener Kreis | IC | 9,525 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$NTSE16$$2RA$$$$ |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Zähnezahl | NT | 1 |
| Profilabstand X | PDX | 1,5 |
| Profilabstand Y | PDY | 1,1 |
| Rotationswinkel phi | PHI | 0 |
| Profilwinkel | PNA | 60 |
| Eckenradius | RE | 0,06 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 3,47 |
| Schneidplattendicke | S1 | 3,47 |
| Schneidplattenformcode | SC | T |
| Plattensitzkodierung | SSC | 16 |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Gewinderichtung | THDH | RIGHT |
| Gewindeart | THFT | NPT |
| Gangzahl je Inch | TPI | 11,5 |
| Schneidenprofiltyp | TPT | F |
| Bildkennung | TSYC | TS-ER-FULL-NPT-F5 |
| Außen-/Innengewinde | TTP | A |
| Masse (Gewicht) | WT | 0,004 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | -1,5 |
| Nach DIN4000-77-11 - Schneidkörper zum Schneiden von Trapezgewinden und Keilriemennuten | ||
| Profilform | A1 | - |
| Gewindeart | A5 | NPT |
| Profilabstand X | A9 | 1,5 mm |
| Profilabstand Y | A91 | 1,1 mm |
| Profilwinkel | B5 | 60 ° |
| Bildkennung | BLD | 11 |
| Masse (Gewicht) | D75 | 0,004 kg |
| Normalfreiwinkel, Hauptschneide | E1 | 0 ° |
| Spanbrecher | E6 | 1 |
| Schneidplattenausführung | E7 | R |
| Spanbrecher, Herstellerbezeichnung | E9 | F5 |
| Außen-/Innengewinde | F1 | A |
| Anzahl Schneiden | F2 | 3 |
| Zähnezahl | F3 | 1 |
| Schneidenprofiltyp | F4 | F |
| Eingeschriebener Kreis | G3 | 9,525 mm |
| Schneidplattendicke | G4 | 3,47 mm |
| Befestigungsart | G5 | 2 |
| Befestigungslochdurchmesser | G6 | 4 mm |
| Schneidkantenhöhe | G7 | 3,47 mm |
| Eckenwinkel Schneidplatte | G8 | 60 ° |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Schneidstoffbezeichnung des Herstellers | H3 | WMP32G |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | TS16-ER11.5NPT-F5 WMP32G |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$NTSE16$$2RA$$$$ |
| Bearbeitungsverfahren | J8 | DGA |
| Normnummer Sachmerkmal | NSM | DIN4000-77 |
