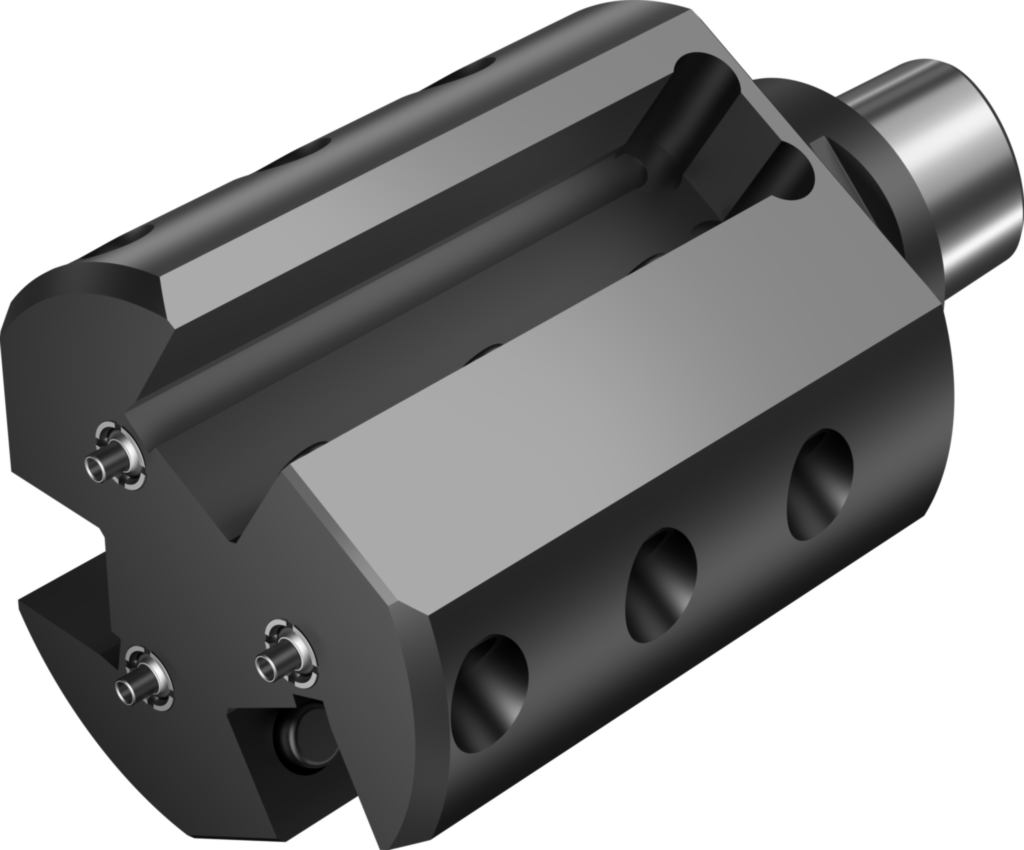

Axial-Aufnahme C5-ASHR3-36123-20
Walter
1.071,00 €
Produktnummer:
WA-5097411
Verfügbar - Mindestbestellmenge: 1 PCE
Für Schaftwerkzeuge
ISO 26623
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D68AW |
Produktinformationen "Axial-Aufnahme C5-ASHR3-36123-20"
Axial-Aufnahme C.-ASH • metrisch • Walter CaptoTM ISO 26623 • rechts • 50mm

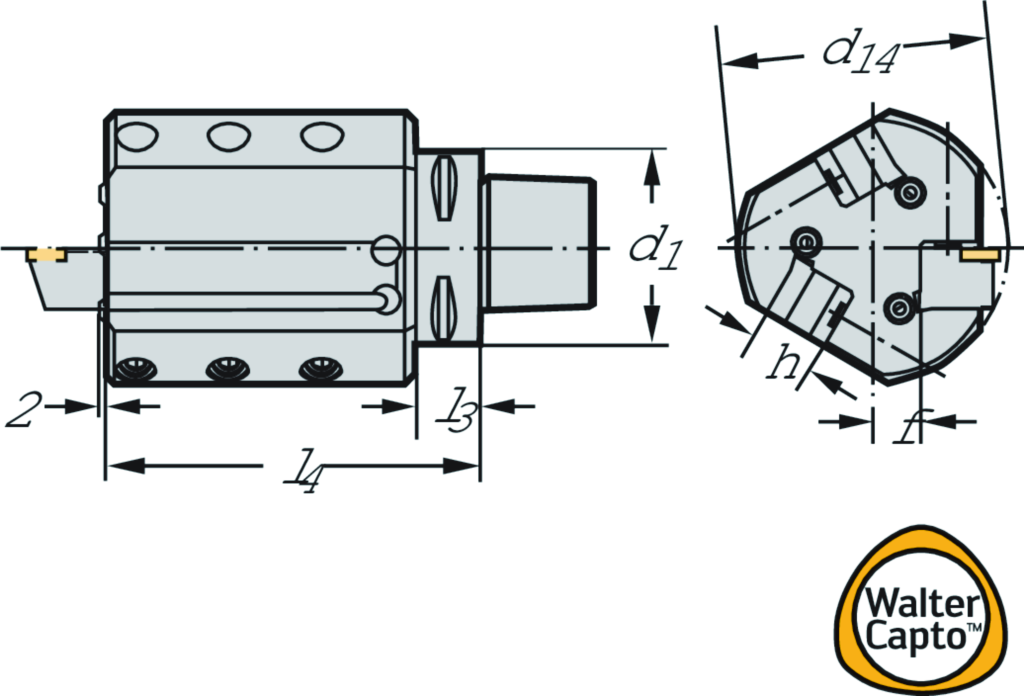

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | C5-ASHR3-36123-20 |
| Gewicht | Gewicht | 3,6 kg |
| Größe | Größe | C5 |
| Verbindungsdurchmesser | d14 | 90 mm |
| Funktionale Breite | f | 16 mm |
| Höhe | h | 20 mm |
| Nutzlänge | l3 | 123 |
| Funktionale Länge | l4 | 123 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPNR - Adaptive item - Non-rotating adaptor | ||
| Trennstellenkodierung Maschinenseitig | CCMS | CCS01C0500$$$$ |
| Trennstellenkodierung werkstückseitig | CCWS | VKT01A2012****VKT01A2022**** |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | A |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 500 |
| Aufnahmegröße werkstückseitig | CZCWS | 2012 |
| Körperanschlussdurchmesser, max | DIX | 90 |
| Formtyp werkstückseitig | FMT | INT |
| Schneidrichtung | HAND | R |
| Funktionshöhe | HF | 20 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 123 |
| Kraglänge | LPR | 123 |
| Schaftlänge | LS | 30 |
| Gesamthöhe | OAH | 89,35 |
| Nachschleifrestmenge | OAL | 153 |
| Gesamtbreite | OAW | 81 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Bildkennung | TSYC | ASH-AXIAL-3-CAPTO |
| Funktionsbreite | WF | 16 |
| Masse (Gewicht) | WT | 3,64 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Nach DIN4000-89-607012 - Werkzeughalter und Zwischenmodule Coromant Capto System SANDVIK - Prismaaufnahme KENNAMETAL | ||
| Kraglänge | B3 | 123 mm |
| Nachschleifrestmenge | B4 | 153 mm |
| Funktionslänge | B71 | 123 mm |
| Funktionshöhe | B72 | 20 mm |
| Funktionsbreite | B73 | 16 mm |
| Gesamthöhe | B81 | 89,35 mm |
| Gesamtbreite | B91 | 81 mm |
| Aufnahmetyp, maschinenseitig | C11 | CCS |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 8 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 500 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 50 mm |
| Schaftlänge | C4 | 30 mm |
| Aufnahmetyp, werkstückseitig | C51 | VKT |
| Aufnahmeform, werkstückseitig | C52 | 1 |
| Aufnahmeausführung, werkstückseitig | C54 | 0 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 2012 |
| Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig | C71 | 201,2 mm |
| Aufnahmedurchmesser, max. | C72 | 202,2 mm |
| Masse (Gewicht) | D7 | 3,64 kg |
| Schneidrichtung | E1 | R |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Normnummer | J1 | ISO26623-1 |
| Identifizierende Bestellnummer | J21 | C5-ASHR3-36123-20 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | VKT01A2012****VKT01A2022**** |
| Trennstellenkodierung Maschinenseitig | J6 | CCS01C0500$$$$ |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
