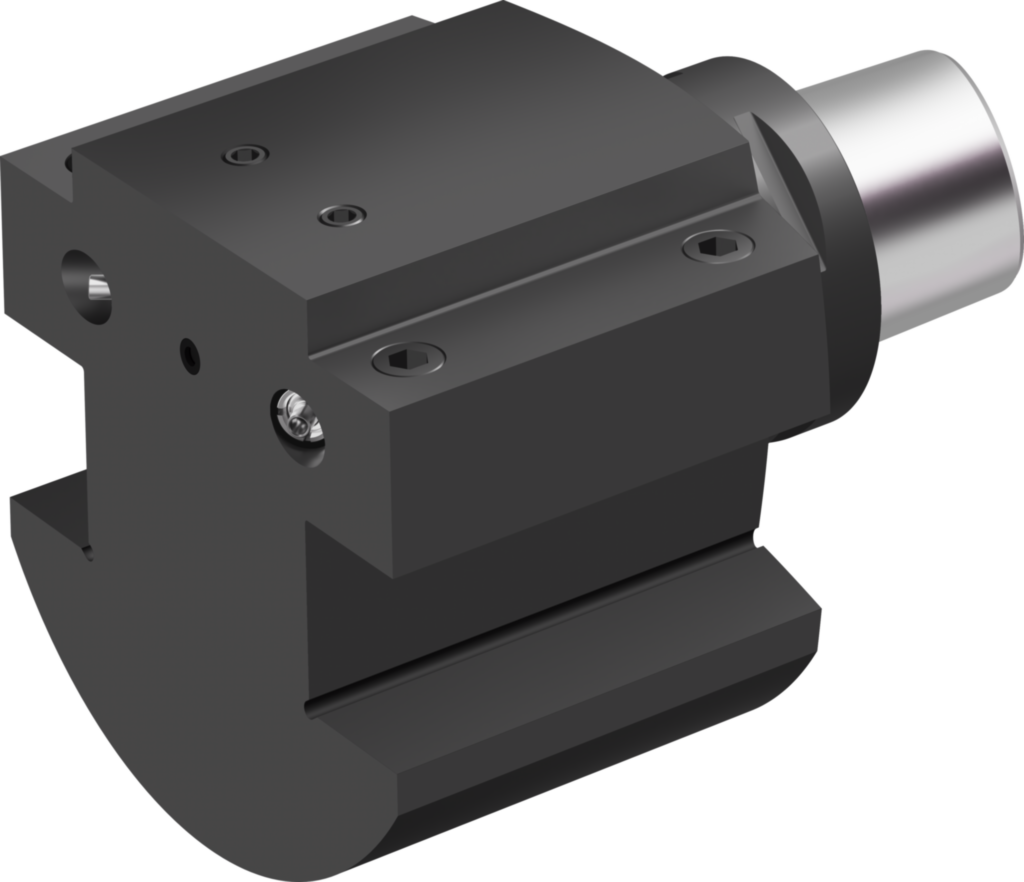

Axial-Aufnahme C6-ASHS-58115-32
Walter
470,00 €
Produktnummer:
WA-5043660
Verfügbar - Mindestbestellmenge: 1 PCE
Für Schaftwerkzeuge
ISO 26623
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D68AW |
Produktinformationen "Axial-Aufnahme C6-ASHS-58115-32"
Axial-Aufnahme C.-ASH • metrisch • Walter CaptoTM ISO 26623 • Neutral • C6 • 63mm

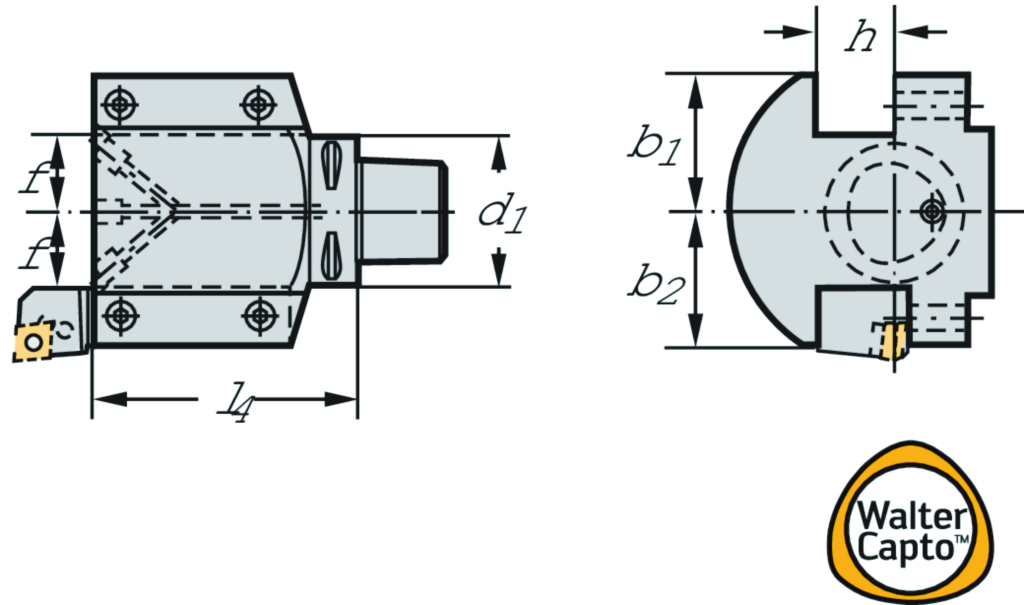

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | C6-ASHS-58115-32 |
| Gewicht | Gewicht | 7,7 kg |
| Größe | Größe | C6 |
| Verbindungsdurchmesser | d14 | 140 mm |
| Funktionale Breite | f | 33 mm |
| Höhe | h | 32 mm |
| Nutzlänge | l3 | 115 |
| Funktionale Länge | l4 | 115 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPNR - Adaptive item - Non-rotating adaptor | ||
| Trennstellenkodierung Maschinenseitig | CCMS | CCS01C0630$$$$ |
| Trennstellenkodierung werkstückseitig | CCWS | VKT01A3220****VKT01A3227**** |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | A |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 630 |
| Aufnahmegröße werkstückseitig | CZCWS | 3220 |
| Körperanschlussdurchmesser, max | DIX | 140 |
| Formtyp werkstückseitig | FMT | INT |
| Schneidrichtung | HAND | N |
| Funktionshöhe | HF | 32 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 115 |
| Kraglänge | LPR | 115 |
| Schaftlänge | LS | 38 |
| Gesamthöhe | OAH | 110 |
| Nachschleifrestmenge | OAL | 153 |
| Gesamtbreite | OAW | 116 |
| Rotationswinkel phi | PHI | 0 |
| Radialhöhe | RADH | 70 |
| Radialbreite | RADW | 58 |
| Rotationswinkel rho | RHO | 0 |
| Bildkennung | TSYC | ASH-AXIAL-2-CAPTO |
| Funktionsbreite | WF | 33 |
| Masse (Gewicht) | WT | 7,65 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Nach DIN4000-89-607012 - Werkzeughalter und Zwischenmodule Coromant Capto System SANDVIK - Prismaaufnahme KENNAMETAL | ||
| Kraglänge | B3 | 115 mm |
| Nachschleifrestmenge | B4 | 153 mm |
| Funktionslänge | B71 | 115 mm |
| Funktionshöhe | B72 | 32 mm |
| Funktionsbreite | B73 | 33 mm |
| Gesamthöhe | B81 | 110 mm |
| Radialhöhe | B82 | 70 mm |
| Gesamtbreite | B91 | 116 mm |
| Radialbreite | B92 | 58 mm |
| Bildkennung | BLD | 607012 |
| Aufnahmetyp, maschinenseitig | C11 | CCS |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 8 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 630 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 63 mm |
| Schaftlänge | C4 | 38 mm |
| Aufnahmetyp, werkstückseitig | C51 | VKT |
| Aufnahmeform, werkstückseitig | C52 | 1 |
| Aufnahmeausführung, werkstückseitig | C54 | 0 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 3220 |
| Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig | C71 | 322 mm |
| Aufnahmedurchmesser, max. | C72 | 322,7 mm |
| Masse (Gewicht) | D7 | 7,65 kg |
| Schneidrichtung | E1 | N |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Normnummer | J1 | ISO26623-1 |
| Identifizierende Bestellnummer | J21 | C6-ASHS-58115-32 |
| Produktbezeichnung | J22 | 5193 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | VKT01A3220****VKT01A3227**** |
| Trennstellenkodierung Maschinenseitig | J6 | CCS01C0630$$$$ |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
