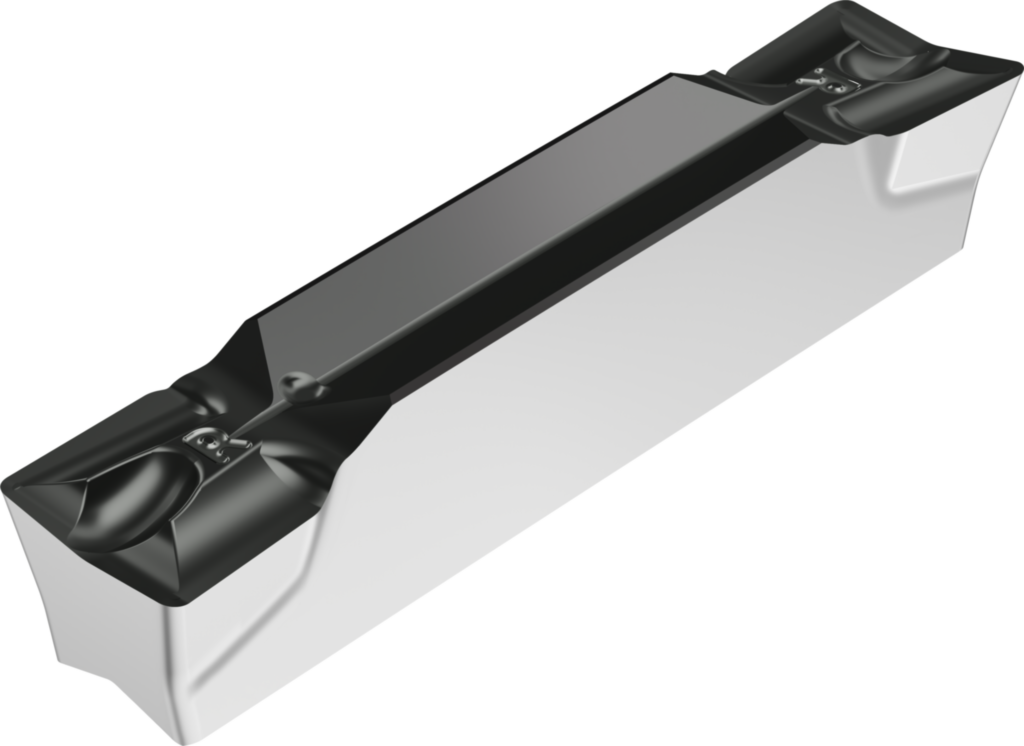

Axialstechen – Schneideinsätze GX24-3E500R04-AF5 WSM33S
Walter
30,80 €
Produktnummer:
WA-8211128
Verfügbar - Mindestbestellmenge: 10 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P9GX |
Produktinformationen "Axialstechen – Schneideinsätze GX24-3E500R04-AF5 WSM33S"
Axialstechen – Schneideinsätze GX ...-AF5 • rechts • WSM33S • Tiger·tec® Silver • s=5mm • r=0,4mm

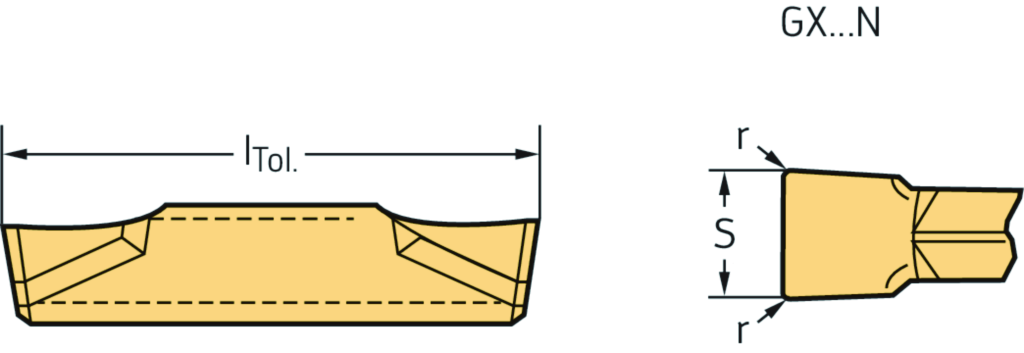

| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | GX24-3E500R04-AF5 WSM33S |
| Toleranz Stechbreite | STol | ±0.05 |
| Vorschub | f | 0.15–0.30 mm |
| Längentoleranz | lTol | ±0.15 |
| Radius | r | 0,4 mm |
| Schneidbreite | s | 5 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCPRT - Parting off insert | ||
| Normalfreiwinkel, Hauptschneide | AN | 10 ° |
| Spanbrecher, Herstellerbezeichnung | CBMD | AF5 |
| Schnitttiefe max. | CDX | 22 |
| Anzahl Schneiden | CEDC | 2 |
| Anzahl Schneidecken | CNC | 2 |
| Beschichtung / Oberfläche | COATING | TiAlN+Al2O3+(Al) |
| Stechbreite, Nennmaß | CW | 5 |
| Axialer Einstechdurchmesser, min. | DAXN | 0 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WSM33S |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | R |
| Trennstellenkodierung Schneidplatte | IIC | WR$$GX2430507$$EX50 |
| Schneidplattenlänge | INSL | 24 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 90 |
| Profilform | PFS | 1 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 0,4 |
| Eckenradius links | REL | 0,4 |
| Eckenradius rechts | RER | 0,4 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 4,33 |
| Schneidplattendicke | S1 | 5,25 |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | GX-E-R-AF5 |
| Masse (Gewicht) | WT | 0,008 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-77-1 - Schneidkörper zum Stechen von Rechtecknuten | ||
| Profilform | A1 | 1 |
| Stechbreite, Nennmaß | A2 | 5 mm |
| Profiltiefe | A8 | 22 mm |
| Bildkennung | BLD | 1 |
| Eckenradius rechts | C5 | 0,4 mm |
| Eckenradius links | C6 | 0,4 mm |
| Masse (Gewicht) | D75 | 0,008 kg |
| Normalfreiwinkel, Hauptschneide | E1 | 10 ° |
| Spanbrecher | E6 | 1 |
| Schneidplattenausführung | E7 | R |
| Spanbrecher, Herstellerbezeichnung | E9 | AF5 |
| Anzahl Schneiden | F2 | 2 |
| Schneidplattenlänge | G1 | 24 mm |
| Schneidplattenbreite | G2 | 4 mm |
| Schneidplattendicke | G4 | 5,25 mm |
| Befestigungsart | G5 | 7 |
| Schneidkantenhöhe | G7 | 4,33 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Schneidstoffbezeichnung des Herstellers | H3 | WSM33S |
| Beschichtung / Oberfläche | H5 | TiAlN+Al2O3+(Al) |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | GX24-3E500R04-AF5 WSM33S |
| Produktbezeichnung | J22 | 8191 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$GX2430507$$EX50 |
| Bearbeitungsverfahren | J8 | DSS |
| Normnummer Sachmerkmal | NSM | DIN4000-77 |
