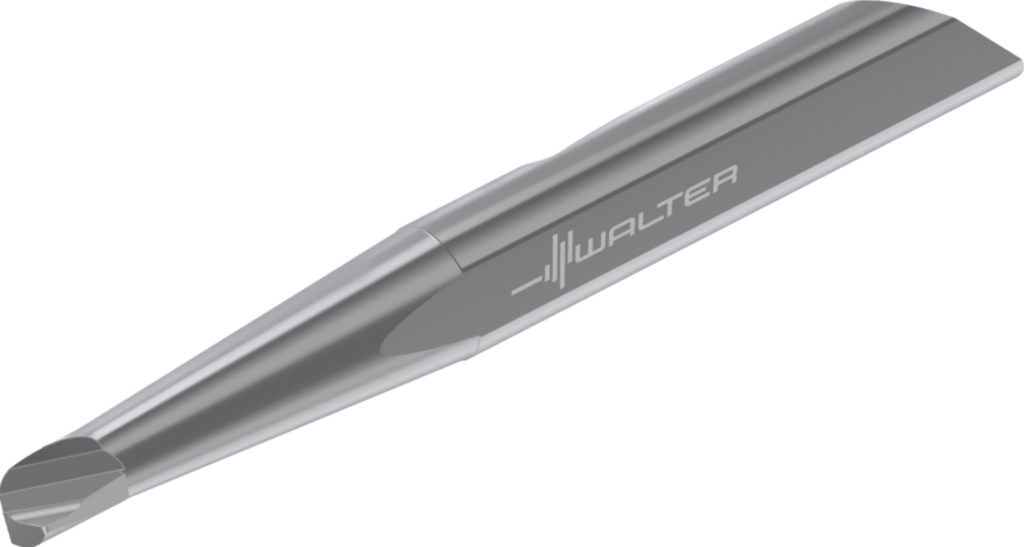

Bohrstange EB610.WXP15
Walter
88,80 €
Produktnummer:
WA-5336209
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| EB100 |
Produktinformationen "Bohrstange EB610.WXP15"
Bohrstange EB100 • Bohrungsdurchmesser, min. 8mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | EB610.WXP15 |

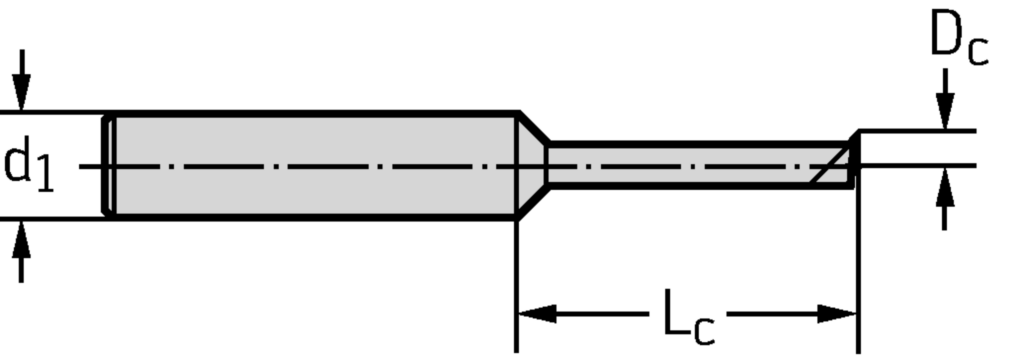

| Bohrungsdurchmesser, min. | Dc min | 8 mm |
| Schneidenlänge | Lc | 48 mm |
| Gesamtlänge | l1 | 77,8 mm |
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPBORBR - Adaptor for boring tool - Bridge | ||
| Werkzeugausführung | BMC | S |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Schneidrichtung | HAND | R |
| Funktionshöhe | HF | 0 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 77,8 |
| Kraglänge | LPR | 48 |
| Nachschleifrestmenge | OAL | 77,8 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Bildkennung | TSYC | 1 |
| Funktionsbreite | WF | 3,9 |
| Masse (Gewicht) | WT | 0,055 |
| Abstand XY-Ebene werkstückseitig | XYWD | -77,8 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | -3,9 |
| Nach DIN4000-90-1 - Klemmhalter, Bohrstange zum Drehen | ||
| Funktionsbreite | A2 | 3,9 mm |
| Funktionslänge | A3 | 77,8 mm |
| Funktionshöhe | A4 | 0 mm |
| Bohrungsdurchmesser min. | A6 | 8 mm |
| Kraglänge | B3 | 48 mm |
| Nachschleifrestmenge | B5 | 77,8 mm |
| Bildkennung | BLD | 1 |
| Masse (Gewicht) | D7 | 0,055 kg |
| Art des Einstellwinkels | E2 | B |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | 0 ° |
| Schneidrichtung | F1 | R |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | EB610.WXP15 |
| Produktbezeichnung | J22 | 6757 |
| Firmenkennung | J3 | W |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | BAB |
| Kraglänge | LPR | 48 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
