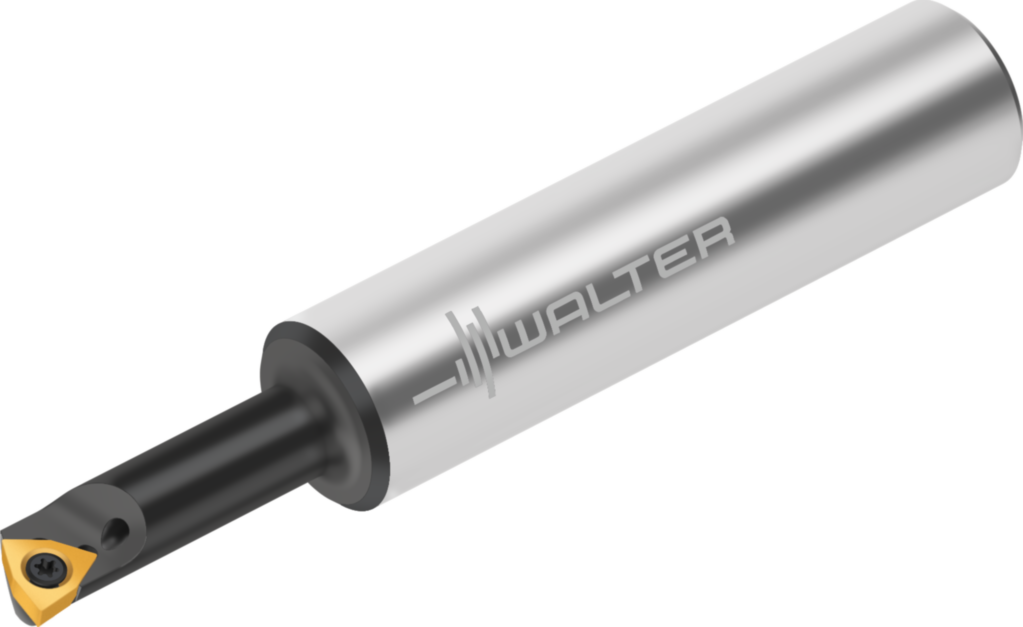

Bohrstange Feinbohren einteilig EB513
Walter
178,00 €
Produktnummer:
WA-5107062
Auf Anfrage - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| EB100 |
Produktinformationen "Bohrstange Feinbohren einteilig EB513"
Bohrstange Feinbohren einteilig EB100 • Dc min=5,8mm • WC .. 0201 ..

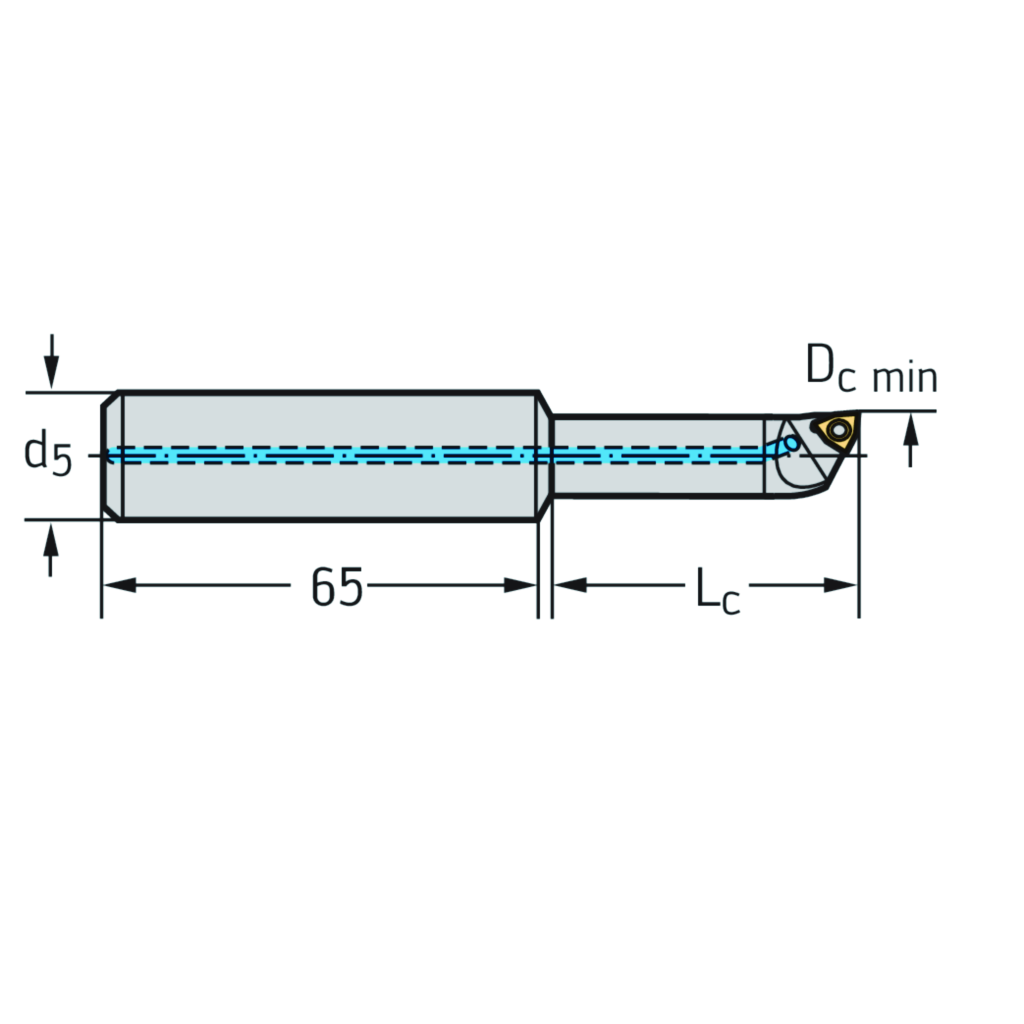

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | EB513 |
| Mögliche Wendeschneidplatten | Type | WC .. 0202 .. |
| Minimaler Schnittdurchmesser | Dc min | 5,8 mm |
| Schneidenlänge | Lc | 21 mm |
| Verbindungsdurchmesser | d1 | 16 mm |
| Funktionale Breite | f | 2,9 mm |
| Funktionale Länge | l12 | 85 mm |
| Gesamtlänge | l1 | 85 mm |
| Einspannlänge | l5 | 64 |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPBOREX - Adaptor for boring tool - Extension | ||
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 1 |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL01G1600$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | ZYL |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Aufnahmeeinheit | CUB | M |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Schneidrichtung | HAND | R |
| Funktionshöhe | HF | 0 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 85 |
| Nachschleifrestmenge | OAL | 85 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Bildkennung | TSYC | 1 |
| Funktionsbreite | WF | 2,9 |
| Masse (Gewicht) | WT | 0,1 |
| Abstand XY-Ebene werkstückseitig | XYWD | -85 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | -2,9 |
| Nach DIN4000-90-1 - Klemmhalter, Bohrstange zum Drehen | ||
| Funktionsbreite | A2 | 2,9 mm |
| Funktionslänge | A3 | 85 mm |
| Funktionshöhe | A4 | 0 mm |
| Bohrungsdurchmesser min. | A6 | 5,8 mm |
| Kraglänge | B3 | 21 mm |
| Nachschleifrestmenge | B5 | 85 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 0 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 160 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 16 mm |
| Masse (Gewicht) | D7 | 0,1 kg |
| Einstellwinkel | E1 | 93 ° |
| Eckenwinkel Schneidplatte | E3 | 80 ° |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | 0 ° |
| Schneidrichtung | F1 | R |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | EB513 |
| Produktbezeichnung | J22 | 7365 |
| Firmenkennung | J3 | W |
| Bezeichnung Schneidplatte | J42 | WCGW 02 01 02 |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL01G1600$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | BAB |
| Kraglänge | LPR | 21 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
