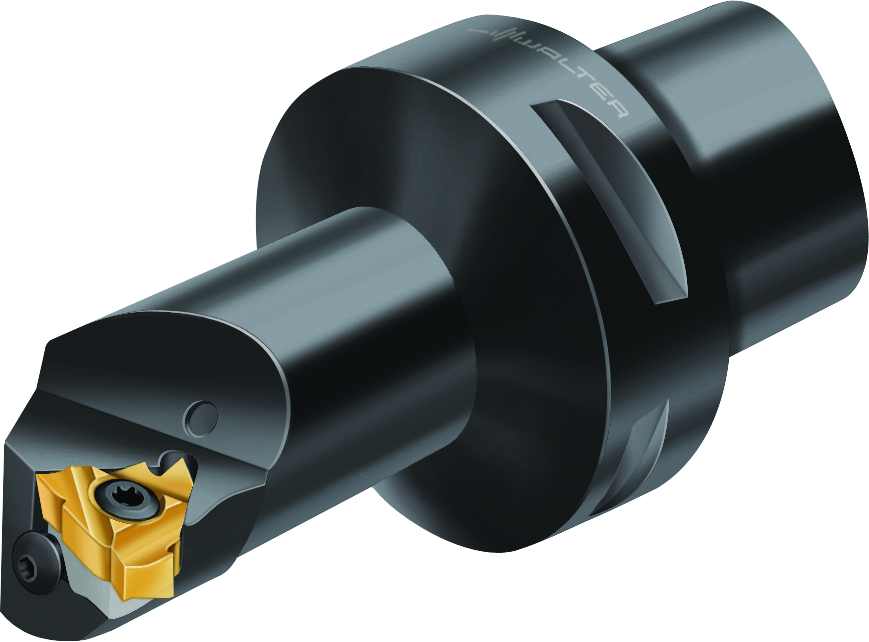

Bohrstange – Innengewinde C5-NTS-SIR27105-22
Walter
406,00 €
Produktnummer:
WA-5011644
Verfügbar - Mindestbestellmenge: 1 PCE
Walter CaptoTM
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D74NS |
Produktinformationen "Bohrstange – Innengewinde C5-NTS-SIR27105-22"
Bohrstange – Innengewinde C...-NTS-SI • Walter NTS • metrisch • Walter CaptoTM ISO 26623 • rechts • C5 • 40mm • NT .. SI22 ..
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | C5-NTS-SIR27105-22 |

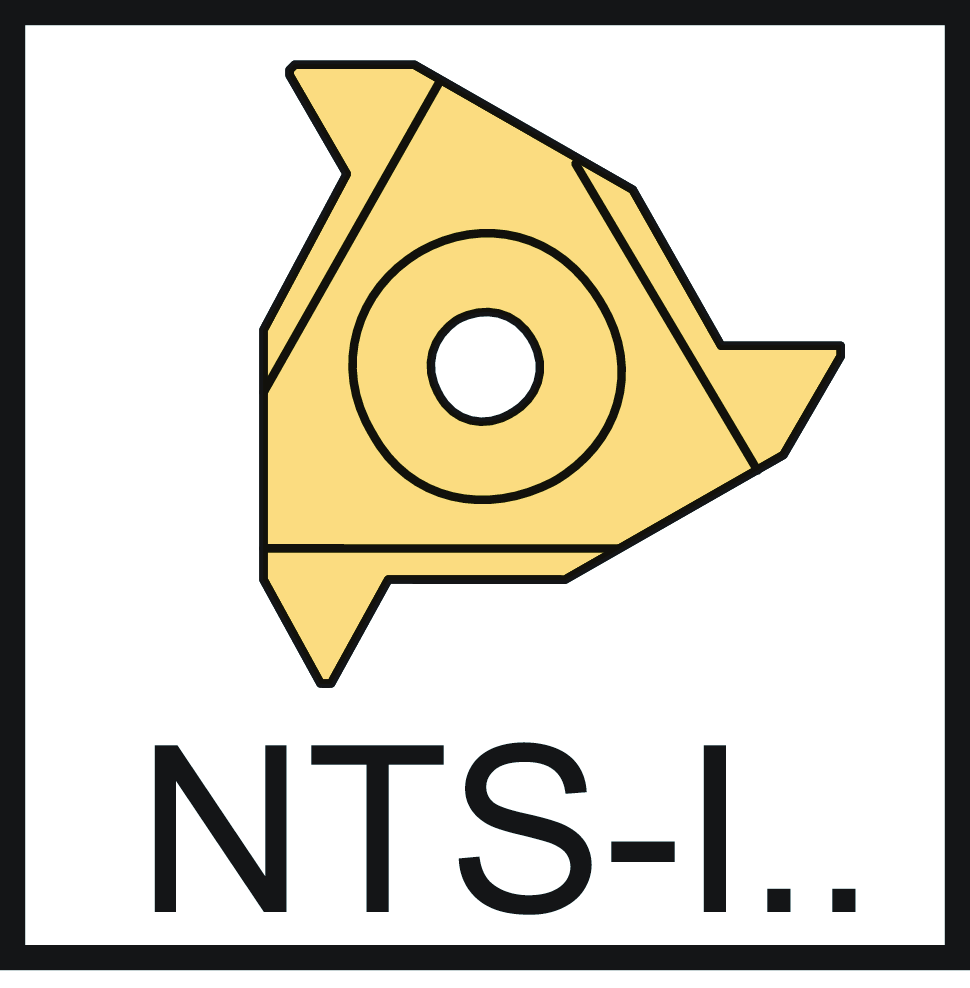

| Mögliche Wendeschneidplatten | Type | TS22-I |
| Mindestdurchmesser | Dmin | 50 mm |
| Plattengröße | Plattengröße | 22 |
| Körperdurchmesser | d2 | 40 mm |
| Verbindungsgrößen-Code | d1 | C5 |

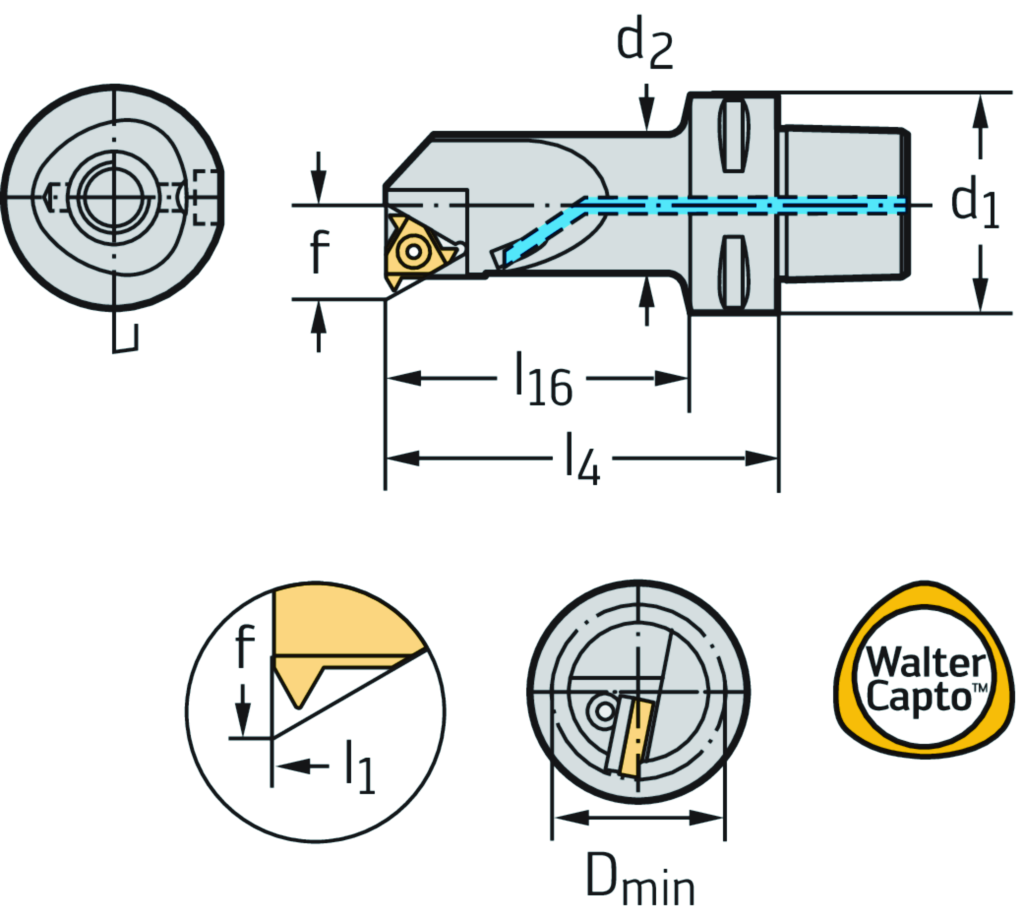

| Funktionale Breite | f | 27 mm |
| Nutzlänge | l16 | 84 mm |
| Funktionale Länge | l4 | 105 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TRNTHII - Internal thread turning tool - indexable | ||
| Axialfreiwinkel | ALP | 10 ° |
| Körperdurchmesser | BD | 40 |
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | CCS01C0500$$$$ |
| Anzahl Schneidteile | CICT | 1 |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Kühlmitteldruck | CP | 80 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 500 |
| Einsatzart | DHD | 0 |
| Bohrungsdurchmesser min. | DMIN | 50 |
| Formtyp maschinenseitig | FMT | EXT |
| Schneidrichtung | HAND | R |
| Funktionshöhe | HF | 0 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$NTSI22**3R***** |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 105 |
| Kraglänge | LPR | 135 |
| Schaftlänge | LS | 30 |
| Nutzlänge | LU | 84 |
| Bezeichnung Schneidplatte | MIID | NTS-I-22 |
| Anzahl Nutzungsmöglichkeiten | NOI | 400 |
| Nachschleifrestmenge | OAL | 135 |
| Rotationswinkel phi | PHI | -90 |
| Rotationswinkel rho | RHO | 1,5 |
| Schneidplattenformcode | SC | T |
| Plattensitzkodierung | SSC | 22 |
| Gewinderichtung | THDH | RH |
| Bildkennung | TSYC | NTS-SI-22-CAPTO |
| Funktionsbreite | WF | 27 |
| Masse (Gewicht) | WT | 1,2 |
| Abstand XY-Ebene werkstückseitig | XYWD | -105 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | -27 |
| Nach DIN4000-90-11 - Werkzeugköpfe zum Gewindedrehen innen | ||
| Funktionsbreite | A2 | 27 mm |
| Funktionslänge | A3 | 105 mm |
| Funktionshöhe | A4 | 0 mm |
| Bohrungsdurchmesser min. | A6 | 50 mm |
| Körperdurchmesser, reduziert | A9 | 40 mm |
| Kraglänge | B3 | 135 mm |
| Nutzlänge | B4 | 84 mm |
| Nachschleifrestmenge | B5 | 135 mm |
| Bildkennung | BLD | 11 |
| Aufnahmetyp, maschinenseitig | C11 | CCS |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 500 |
| Masse (Gewicht) | D7 | 1,2 kg |
| Einstellwinkel | E1 | 90 ° |
| Art des Einstellwinkels | E2 | S |
| Eckenwinkel Schneidplatte | E3 | 60 ° |
| Schneidrichtung | F1 | R |
| Halterform | F2 | G |
| Einsatzart | F3 | 0 |
| Befestigungsart Schneidplatte | F5 | S |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | ISO26623-1 |
| Identifizierende Bestellnummer | J21 | C5-NTS-SIR27105-22 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | WR$$NTSI22**3R***** |
| Bezeichnung Schneidplatte | J42 | NTS-I-22 |
| Trennstellenkodierung Maschinenseitig | J6 | CCS01C0500$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DGI |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
