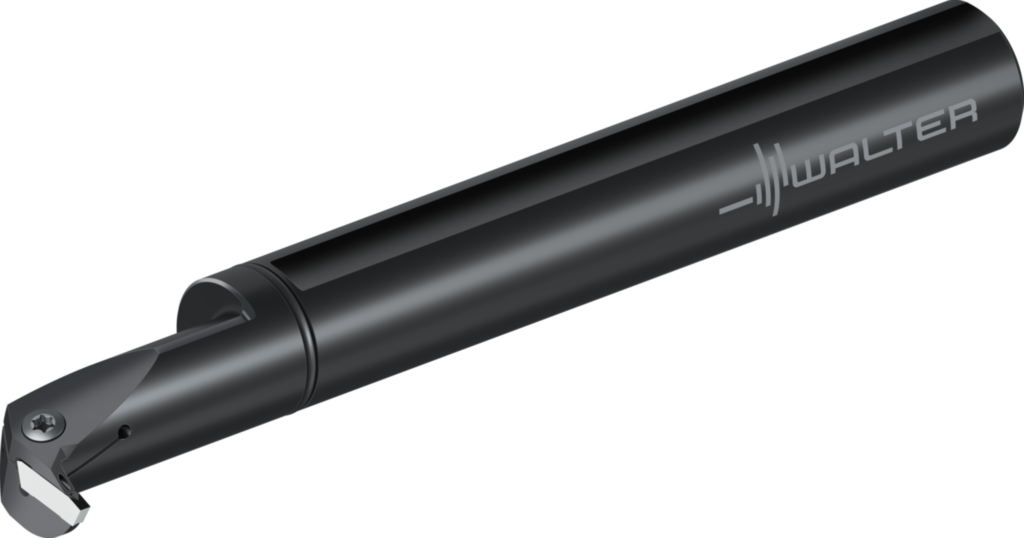

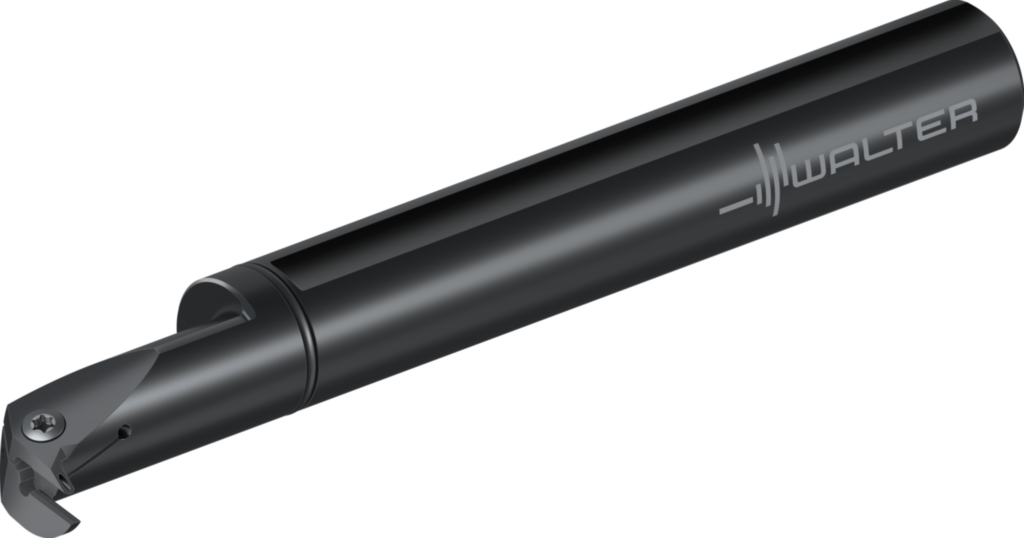

Bohrstange – Innenstechen G1221.16RR-3T08-GX16-P
Walter
321,00 €
Produktnummer:
WA-7106211
Verfügbar - Mindestbestellmenge: 1 PCE
Schraubenklemmung
Präzisionskühlung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D55PK |
Produktinformationen "Bohrstange – Innenstechen G1221.16RR-3T08-GX16-P"
Bohrstange – Innenstechen G1221...-P • Schraubenklemmung • Präzisionskühlung • inch • Zylinderschaft mit Fläche • rechts • GX16 • s=3mm • Tmax=8mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | G1221.16RR-3T08-GX16-P |
| Mögliche Wendeschneidplatten | Type | GX16-2E3 .. |
| Bohrungsdurchmesser, min. | Dmin | 1 inch |
| Maximale Schnitttiefe | Tmax | 0,315 inch |
| Bohrstangendurchmesser d<sub>1</sub> | d1 | 1 inch |
| Funktionale Breite | f | 0,839 inch |
| Gesamtlänge | l1 | 7,892 inch |
| Funktionale Länge | l21 | 7,833 inch |
| Maximale Auskraglänge | l4 | 1,768 inch |
| Schneidplattenbreite | s | 3 |
| Körperbreite | s1 | 0,083 inch |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TRNPII - Internal grooving tool - indexable | ||
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL11S1000$$$$ |
| Schnitttiefe max. | CDX | 8 |
| Anzahl Schneidteile | CICT | 1 |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Kühlmitteldruck | CP | 80 |
| Aufnahmeeinheit | CUB | N |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | S |
| Schneidkantenlänge | CW | 3 |
| Kühlschmierstoff-Austritt | CXSC | 7 |
| Aufnahmegröße, maschinenseitig | CZCMS | 1000 |
| Bohrungsdurchmesser min. | DMIN | 25,4 |
| Formtyp maschinenseitig | FMT | EXT |
| Orthogonalspanwinkel | GAMO | 0 |
| Schafthöhe | H | 24,35 |
| Schneidrichtung | HAND | R |
| Funktionshöhe | HF | 0 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$GX162000***FX** |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 90 |
| Neigungswinkel | LAMS | 0 |
| Funktionale Länge zum Schneidenreferenzpunkt | LFCIRP | 198,95 |
| Kraglänge | LPR | 200,45 |
| Bezeichnung Schneidplatte | MIID | GX16-2 |
| Anzahl Nutzungsmöglichkeiten | NOI | 40 |
| Nachschleifrestmenge | OAL | 200,45 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 90 |
| Bildkennung | TSYC | G1221-10-24-R-GX-INCH-P |
| Funktionsbreite | WF | 21,3 |
| Breite zum Schneidenreferenzpunkt | WFCIRP | 21,3 |
| Masse (Gewicht) | WT | 0,651 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | -21,3 |
| Nach DIN4000-90-5 - Klemmhalter, Bohrstange zum Stechdrehen, innen | ||
| Schneidkantenlänge | A1 | 3 mm |
| Stechbreite, Nennmaß | A12 | 3 mm |
| Funktionsbreite | A2 | 21,3 mm |
| Funktionshöhe | A4 | 0 mm |
| Bohrungsdurchmesser min. | A6 | 25,4 mm |
| Schnitttiefe max. | A8 | 8 mm |
| Kraglänge | B3 | 200,45 mm |
| Nachschleifrestmenge | B5 | 200,45 mm |
| Bildkennung | BLD | 5 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 11 |
| Aufnahmeausführung, maschinenseitig | C14 | 3 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 1000 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 25,4 mm |
| Schafthöhe | C4 | 24,35 mm |
| Masse (Gewicht) | D7 | 0,651 kg |
| Einstellwinkel | E1 | 90 ° |
| Art des Einstellwinkels | E2 | S |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | 0 ° |
| Schneidrichtung | F1 | R |
| Halterform | F2 | G |
| Befestigungsart Schneidplatte | F5 | C |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 7 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | G1221.16RR-3T08-GX16-P |
| Produktbezeichnung | J22 | 6281 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | WR$$GX162000***FX** |
| Bezeichnung Schneidplatte | J42 | GX16-2 |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL11S1000$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DEI |
| Kraglänge | LPR | 200,45 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
