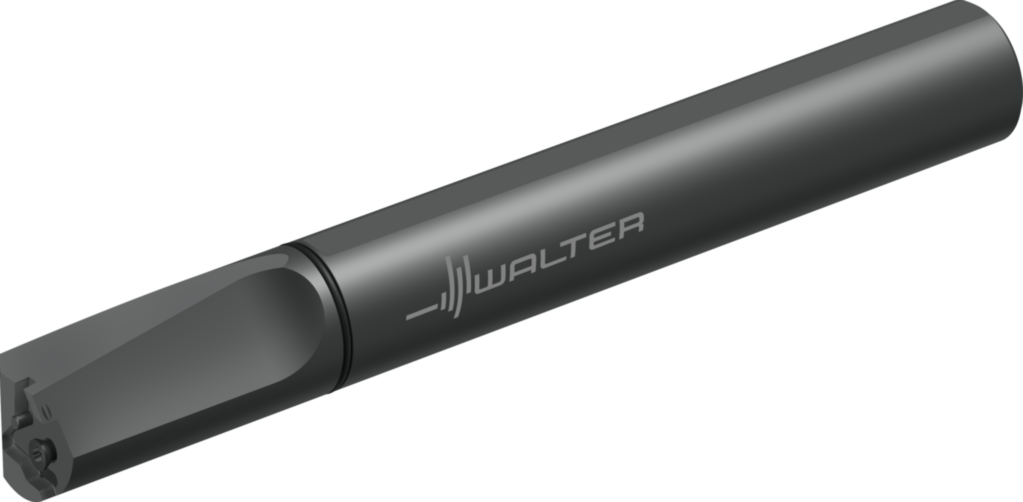

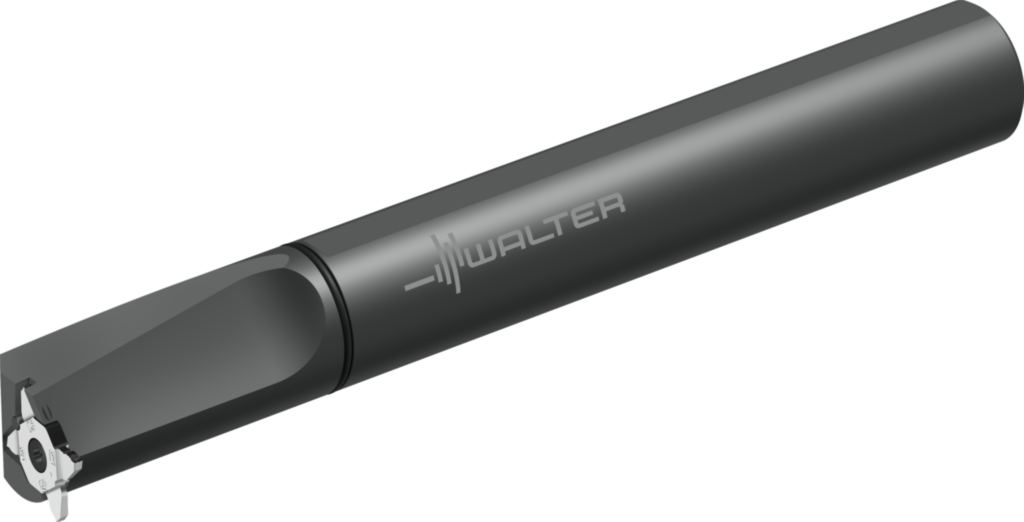

Bohrstange – Innenstechen G3221-32SR-MX22-2-P
Walter
383,00 €
Produktnummer:
WA-8167144
Verfügbar - Mindestbestellmenge: 1 PCE
Schraubenklemmung
Präzisionskühlung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| G3221 |
Produktinformationen "Bohrstange – Innenstechen G3221-32SR-MX22-2-P"
Bohrstange – Innenstechen G3221...-P • Schraubenklemmung • Präzisionskühlung • metrisch • Zylinderschaft mit Fläche • rechts • MX22 • s=1mm • Tmax=4mm

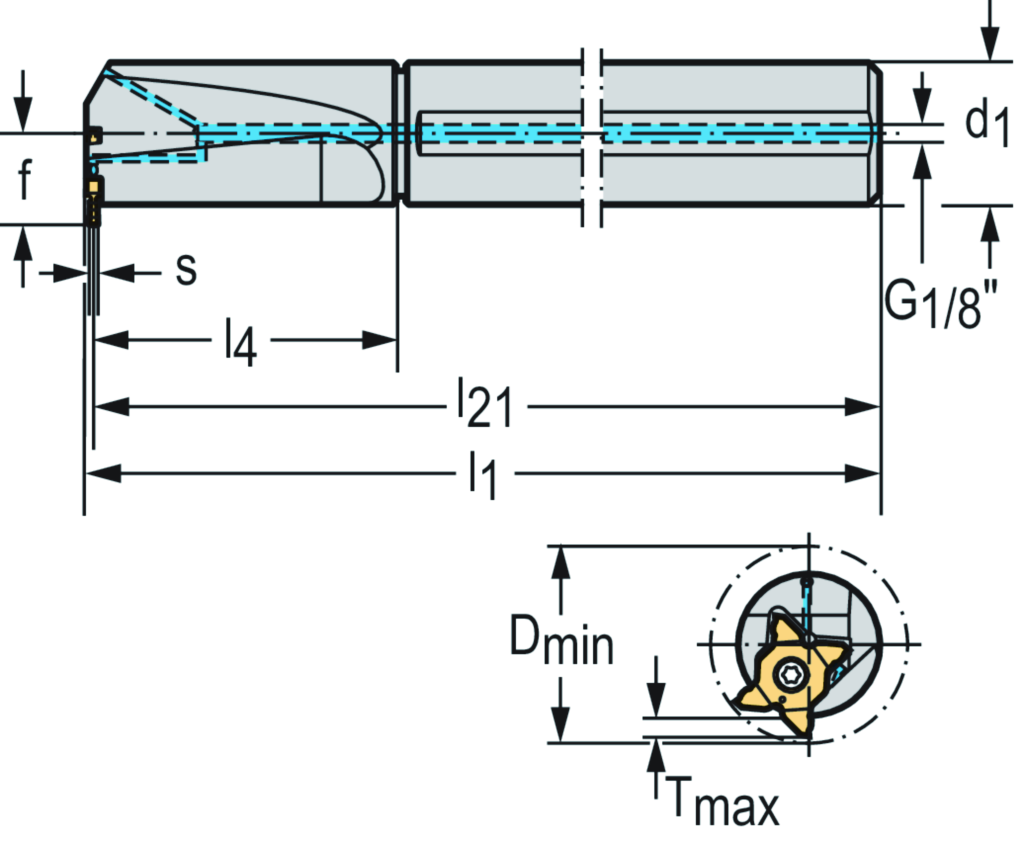

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | G3221-32SR-MX22-2-P |

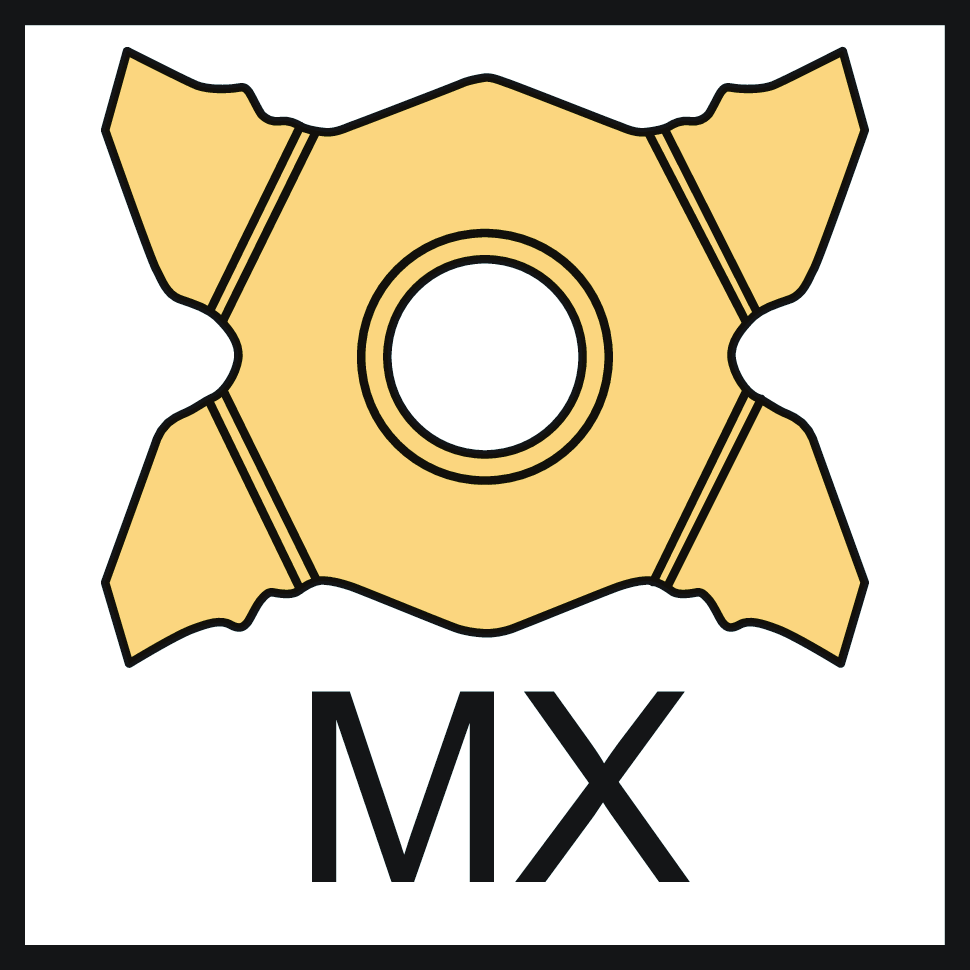

| Mögliche Wendeschneidplatten | Type | MX22-2E .. |
| Minimaler Bohrungsdurchmesser | Dmin | 80 mm |
| Maximale Schnitttiefe | Tmax | 4 mm |
| Bohrstangendurchmesser d<sub>1</sub> | d1 | 32 mm |
| Funktionale Breite | f | 20,6 mm |
| Gesamtlänge | l1 | 250 mm |
| Funktionale Länge | l21 | 248,3 mm |
| Maximale Kraglänge | l4 | 72 mm |
| Schneidplattenbreite | s | 0.5 - 3.3 |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TRNPII - Internal grooving tool - indexable | ||
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL11G3200h$06 |
| Schnitttiefe max. | CDX | 4 |
| Anzahl Schneidteile | CICT | 1 |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | G |
| Schneidkantenlänge | CW | 0,5 |
| Kühlschmierstoff-Austritt | CXSC | 7 |
| Aufnahmegröße, maschinenseitig | CZCMS | 320 |
| Bohrungsdurchmesser min. | DMIN | 80 |
| Formtyp maschinenseitig | FMT | EXT |
| Orthogonalspanwinkel | GAMO | 0 |
| Schafthöhe | H | 31,25 |
| Schneidrichtung | HAND | R |
| Funktionshöhe | HF | 0 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$MX2220003**EX** |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 90 |
| Neigungswinkel | LAMS | 0 |
| Funktionale Länge zum Schneidenreferenzpunkt | LFCIRP | 248,325 |
| Kraglänge | LPR | 73 |
| Schaftlänge | LS | 177 |
| Spannlänge | LSC | 177 |
| Bezeichnung Schneidplatte | MIID | MX22-2 |
| Anzahl Nutzungsmöglichkeiten | NOI | 2000 |
| Nachschleifrestmenge | OAL | 250 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Eintauchwinkel, max. | RMPX | 90 |
| Bildkennung | TSYC | G3221-32-R-MX-P |
| Funktionsbreite | WF | 20,6 |
| Breite zum Schneidenreferenzpunkt | WFCIRP | 20,6 |
| Masse (Gewicht) | WT | 1,44 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | -20,6 |
| Nach DIN4000-90-5 - Klemmhalter, Bohrstange zum Stechdrehen, innen | ||
| Schneidkantenlänge | A1 | 0,5 mm |
| Stechbreite, Nennmaß | A12 | 0,5 mm |
| Funktionsbreite | A2 | 20,6 mm |
| Funktionshöhe | A4 | 0 mm |
| Bohrungsdurchmesser min. | A6 | 80 mm |
| Schnitttiefe max. | A8 | 4 mm |
| Kraglänge | B3 | 73 mm |
| Nachschleifrestmenge | B5 | 250 mm |
| Bildkennung | BLD | 5 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 11 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 320 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 32 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h6 |
| Schafthöhe | C4 | 31,25 mm |
| Masse (Gewicht) | D7 | 1,44 kg |
| Einstellwinkel | E1 | 90 ° |
| Art des Einstellwinkels | E2 | S |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | 0 ° |
| Schneidrichtung | F1 | R |
| Halterform | F2 | G |
| Befestigungsart Schneidplatte | F5 | S |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 7 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | G3221-32SR-MX22-2-P |
| Produktbezeichnung | J22 | 7921 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | WR$$MX2220003**EX** |
| Bezeichnung Schneidplatte | J42 | MX22-2 |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL11G3200h$06 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DEI |
| Kraglänge | LPR | 73 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
