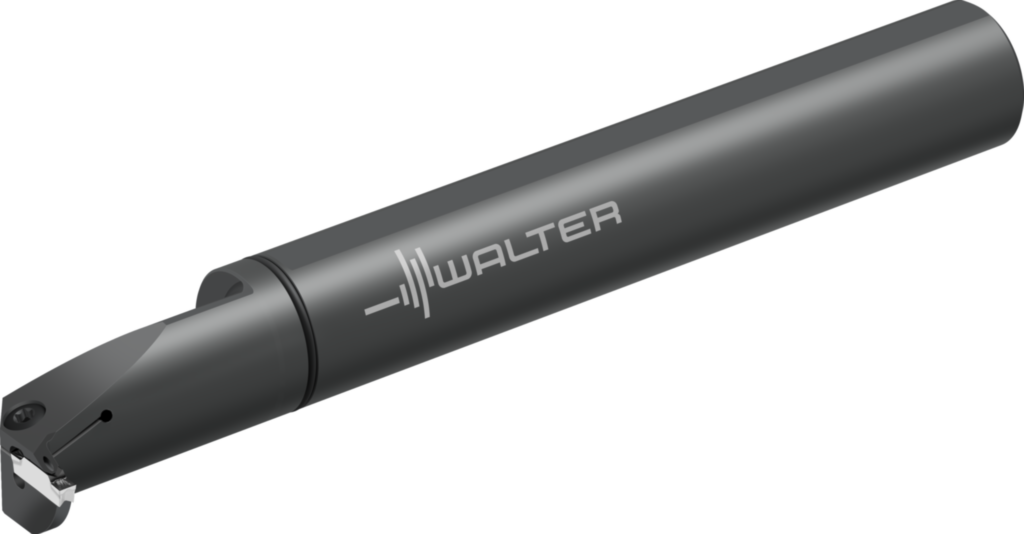

Bohrstange – Innenstechen G4221-32SR-4T10-DX18-P
Walter
383,00 €
Produktnummer:
WA-8120949
Verfügbar - Mindestbestellmenge: 1 PCE
Schraubenklemmung
Präzisionskühlung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| G4221 |
Produktinformationen "Bohrstange – Innenstechen G4221-32SR-4T10-DX18-P"
Bohrstange – Innenstechen G4221...-P • Schraubenklemmung • Präzisionskühlung • metrisch • Zylinderschaft mit Fläche • rechts • DX18 • s=4mm • Tmax=10mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | G4221-32SR-4T10-DX18-P |

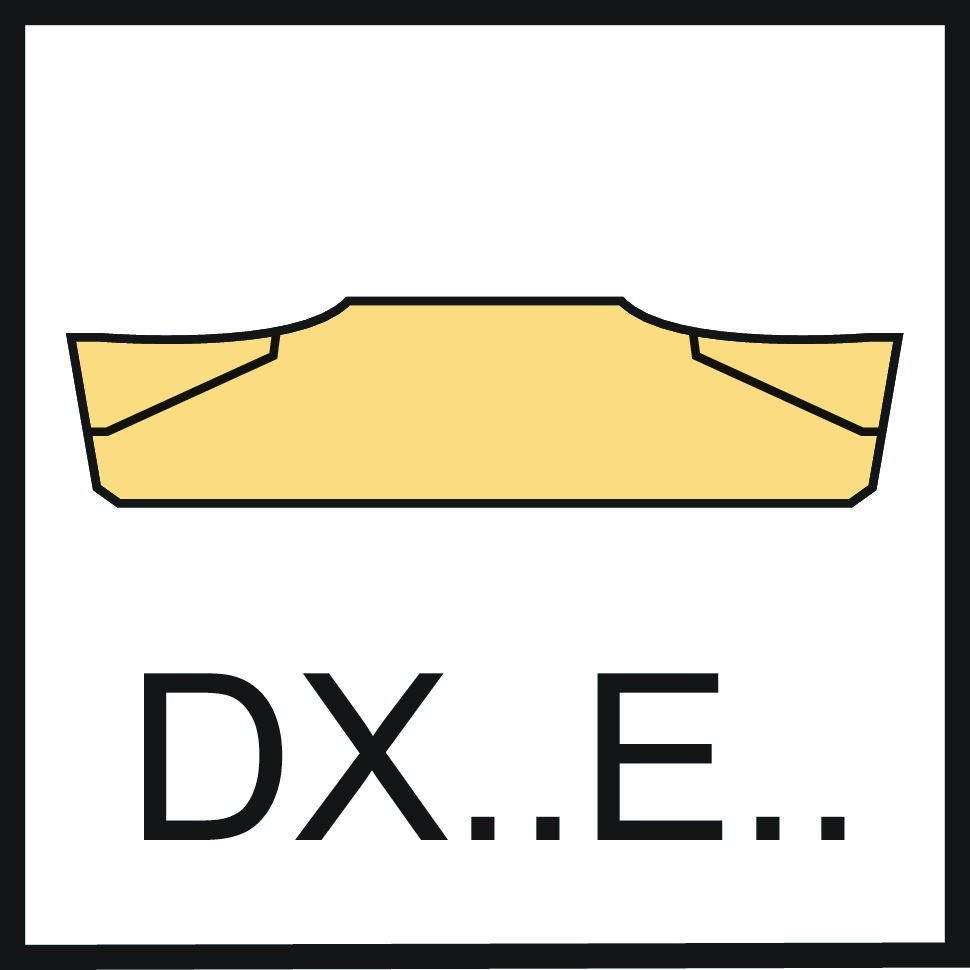

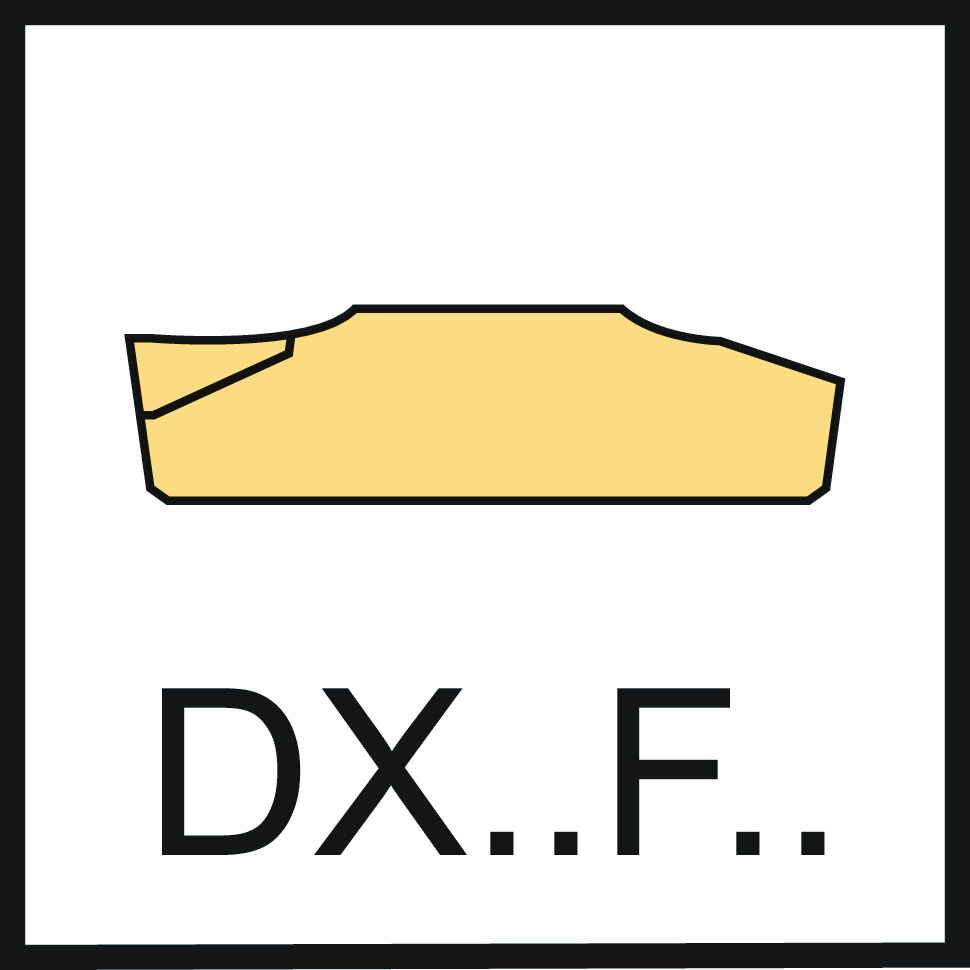

| Mögliche Wendeschneidplatten | Type | DX18-4E4 ..; DX18-4F4 .. |
| Minimaler Bohrungsdurchmesser | Dmin | 32 mm |
| Maximaler Stechdurchmesser | Tmax | 10 mm |
| Bohrstangendurchmesser d<sub>1</sub> | d1 | 32 mm |
| Funktionale Breite | f | 26,6 mm |
| Funktionale Länge | l21 | 248,3 mm |
| Maximale Auskraglänge | l4 | 59,3 mm |
| Schneidplattenbreite | s | 4 |
| Körperbreite | s1 | 3,4 mm |
