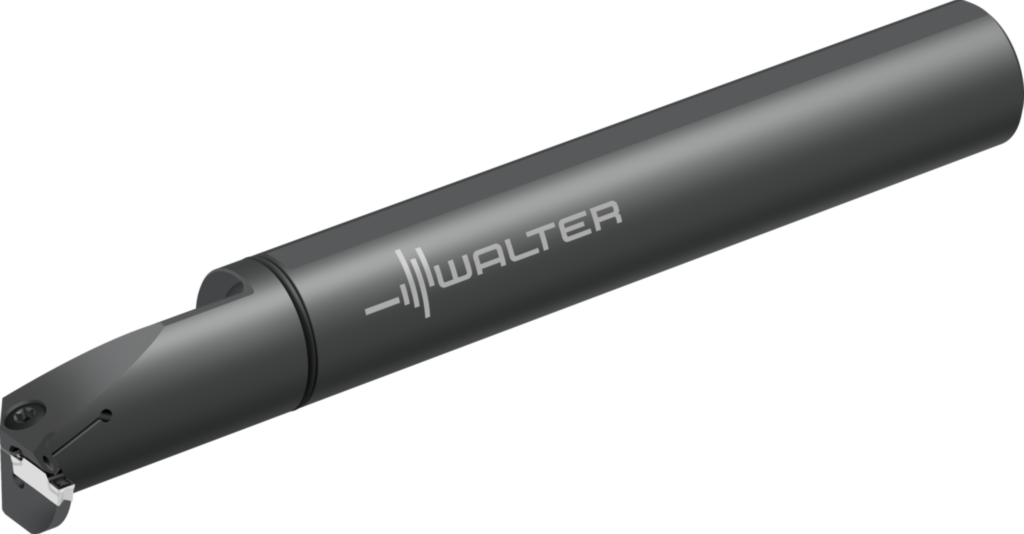

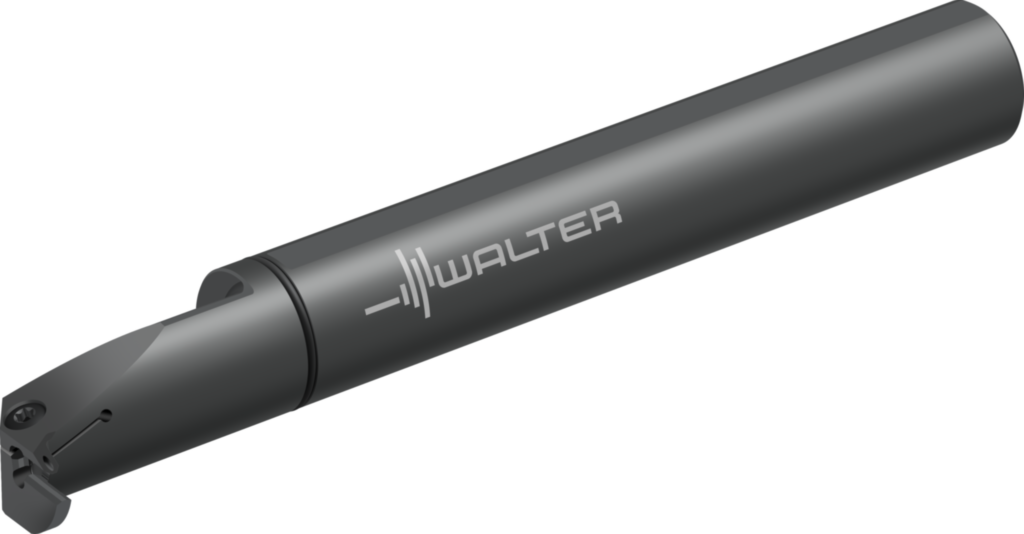

Bohrstange – Innenstechen G4221.20SR-3T10-DX18-P
Walter
383,00 €
Produktnummer:
WA-8120955
Auf Anfrage - Mindestbestellmenge: 1 PCE
Schraubenklemmung
Präzisionskühlung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| G4221 |
Produktinformationen "Bohrstange – Innenstechen G4221.20SR-3T10-DX18-P"
Bohrstange – Innenstechen G4221...-P • Schraubenklemmung • Präzisionskühlung • inch • Zylinderschaft mit Fläche • rechts • DX18 • s=3mm • Tmax=10mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | G4221.20SR-3T10-DX18-P |
| Mögliche Wendeschneidplatten | Type | DX18-3E3 ..; DX18-3F3 .. |
| Minimaler Bohrungsdurchmesser | Dmin | 1,25 inch |
| Maximaler Stechdurchmesser | Tmax | 0,394 inch |
| Bohrstangendurchmesser d<sub>1</sub> | d1 | 1,25 inch |
| Funktionale Breite | f | 1,043 inch |
| Funktionale Länge | l21 | 9,793 inch |
| Maximale Auskraglänge | l4 | 2,333 inch |
| Schneidplattenbreite | s | 3 |
| Körperbreite | s1 | 0,098 inch |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TRNPII - Internal grooving tool - indexable | ||
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL11S1250$$$$ |
| Schnitttiefe max. | CDX | 10 |
| Anzahl Schneidteile | CICT | 1 |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | N |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | S |
| Schneidkantenlänge | CW | 3 |
| Kühlschmierstoff-Austritt | CXSC | 7 |
| Aufnahmegröße, maschinenseitig | CZCMS | 1250 |
| Bohrungsdurchmesser min. | DMIN | 31,75 |
| Formtyp maschinenseitig | FMT | EXT |
| Orthogonalspanwinkel | GAMO | 0 |
| Schafthöhe | H | 31,1 |
| Schneidrichtung | HAND | R |
| Funktionshöhe | HF | 0 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$DX183000***FX** |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 90 |
| Neigungswinkel | LAMS | 0 |
| Funktionale Länge zum Schneidenreferenzpunkt | LFCIRP | 248,75 |
| Kraglänge | LPR | 250,25 |
| Bezeichnung Schneidplatte | MIID | DX18-3 |
| Anzahl Nutzungsmöglichkeiten | NOI | 90 |
| Nachschleifrestmenge | OAL | 250,25 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 90 |
| Eintauchwinkel, max. | RMPX | 90 |
| Bildkennung | TSYC | G4221-12-20-R-DX-INCH-P |
| Funktionsbreite | WF | 26,5 |
| Breite zum Schneidenreferenzpunkt | WFCIRP | 26,5 |
| Masse (Gewicht) | WT | 1,314 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | -26,5 |
| Nach DIN4000-90-5 - Klemmhalter, Bohrstange zum Stechdrehen, innen | ||
| Schneidkantenlänge | A1 | 3 mm |
| Stechbreite, Nennmaß | A12 | 3 mm |
| Funktionsbreite | A2 | 26,5 mm |
| Funktionshöhe | A4 | 0 mm |
| Bohrungsdurchmesser min. | A6 | 31,75 mm |
| Schnitttiefe max. | A8 | 10 mm |
| Kraglänge | B3 | 250,25 mm |
| Nachschleifrestmenge | B5 | 250,25 mm |
| Bildkennung | BLD | 5 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 11 |
| Aufnahmeausführung, maschinenseitig | C14 | 3 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 1250 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 31,75 mm |
| Schafthöhe | C4 | 31,1 mm |
| Masse (Gewicht) | D7 | 1,314 kg |
| Einstellwinkel | E1 | 90 ° |
| Art des Einstellwinkels | E2 | S |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | 0 ° |
| Schneidrichtung | F1 | R |
| Halterform | F2 | G |
| Befestigungsart Schneidplatte | F5 | C |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 7 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | G4221.20SR-3T10-DX18-P |
| Produktbezeichnung | J22 | 7861 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | WR$$DX183000***FX** |
| Bezeichnung Schneidplatte | J42 | DX18-3 |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL11S1250$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DEI |
| Kraglänge | LPR | 250,25 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
