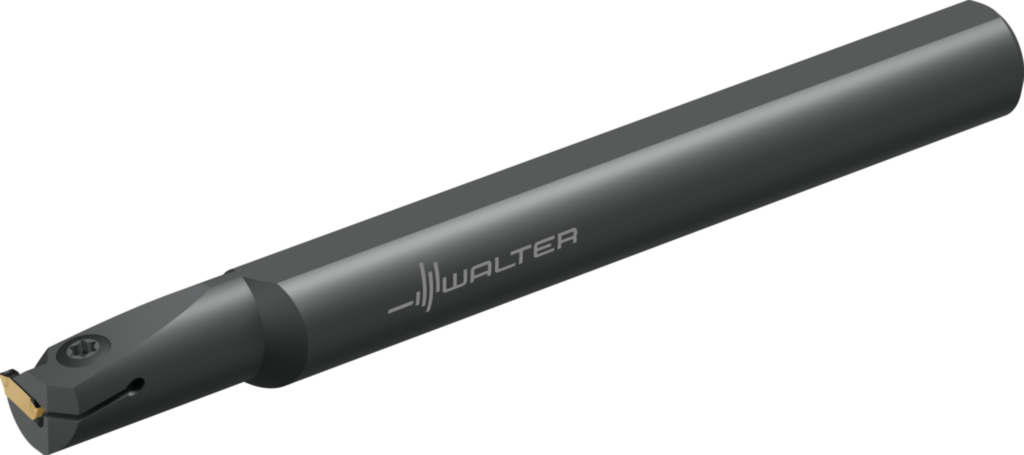

Bohrstange – Innenstechen I12L90-2.5D-GX09
Walter
190,00 €
Produktnummer:
WA-5009526
Verfügbar - Mindestbestellmenge: 1 PCE
Schraubenklemmung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D55PK |
Produktinformationen "Bohrstange – Innenstechen I12L90-2.5D-GX09"
Bohrstange – Innenstechen I12 • Schraubenklemmung • metrisch • Zylinderschaft • links • GX09 • s=2mm • Tmax=3mm

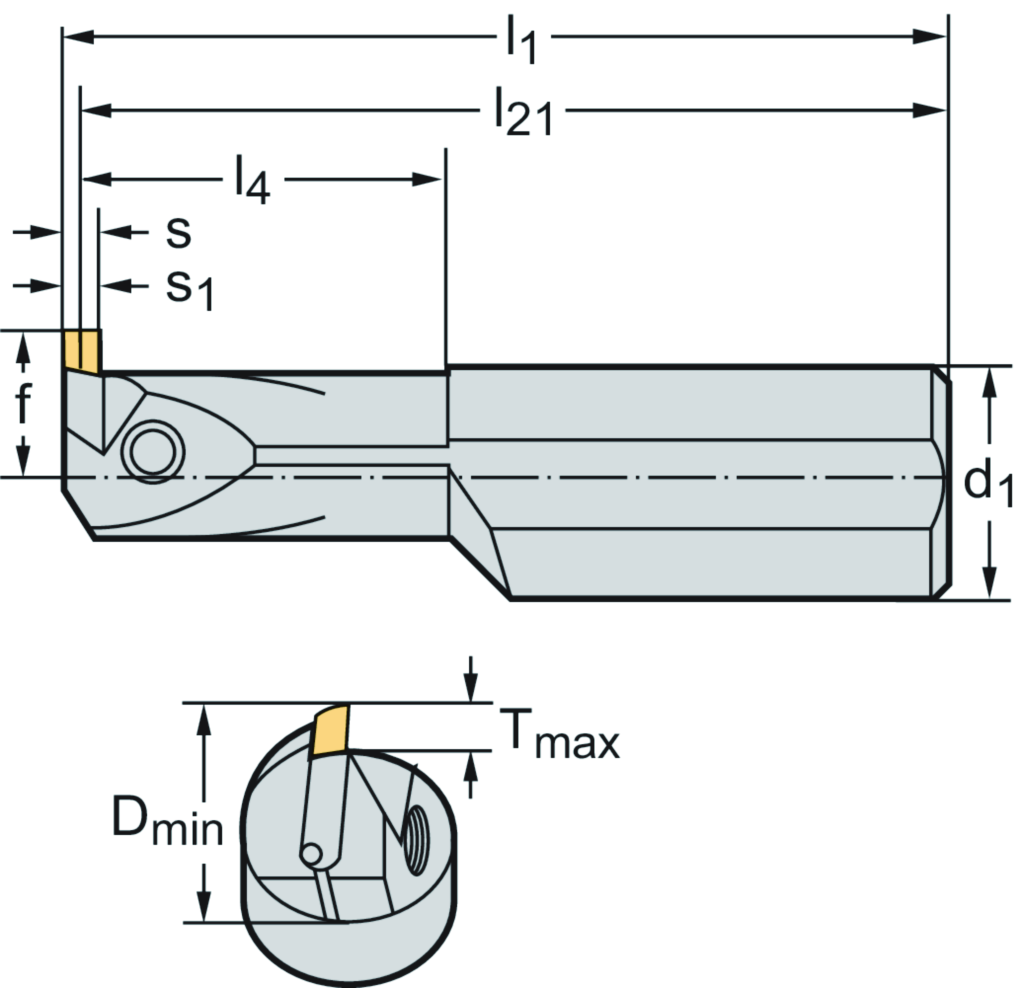

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | I12L90-2.5D-GX09 |
| Mögliche Wendeschneidplatten | Type | GX09-1E1 .. |
| Bohrungsdurchmesser, min. | Dmin | 16 mm |
| Maximale Schnitttiefe | Tmax | 3 mm |
| Bohrstangendurchmesser d<sub>1</sub> | d1 | 16 mm |
| Funktionale Breite | f | 11 mm |
| Gesamtlänge | l1 | 151 mm |
| Funktionale Länge | l21 | 149,4 mm |
| Maximale Auskraglänge | l4 | 30 mm |
| Schneidplattenbreite | s | 2 - 2.5 |
| Körperbreite | s1 | 1,3 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TRNPII - Internal grooving tool - indexable | ||
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL01G1600$$$$ |
| Schnitttiefe max. | CDX | 3 |
| Anzahl Schneidteile | CICT | 1 |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | G |
| Schneidkantenlänge | CW | 2 |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 160 |
| Bohrungsdurchmesser min. | DMIN | 16 |
| Formtyp maschinenseitig | FMT | EXT |
| Orthogonalspanwinkel | GAMO | 0 |
| Schneidrichtung | HAND | L |
| Funktionshöhe | HF | 0 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$GX091000***FX** |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 90 |
| Neigungswinkel | LAMS | 0 |
| Funktionslänge | LF | 149,35 |
| Funktionale Länge zum Schneidenreferenzpunkt | LFCIRP | 149,45 |
| Kraglänge | LPR | 151 |
| Schaftlänge | LS | 48 |
| Anzahl Nutzungsmöglichkeiten | NOI | 40 |
| Nachschleifrestmenge | OAL | 151 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | -90 |
| Eintauchwinkel, max. | RMPX | 90 |
| Bildkennung | TSYC | I12L-GX09 |
| Funktionsbreite | WF | 11 |
| Breite zum Schneidenreferenzpunkt | WFCIRP | 11 |
| Masse (Gewicht) | WT | 0,33 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 11 |
| Nach DIN4000-90-5 - Klemmhalter, Bohrstange zum Stechdrehen, innen | ||
| Schneidkantenlänge | A1 | 2 mm |
| Stechbreite, Nennmaß | A12 | 2 mm |
| Funktionsbreite | A2 | 11 mm |
| Funktionslänge | A3 | 149,35 mm |
| Funktionshöhe | A4 | 0 mm |
| Bohrungsdurchmesser min. | A6 | 16 mm |
| Schnitttiefe max. | A8 | 3 mm |
| Kraglänge | B3 | 151 mm |
| Nachschleifrestmenge | B5 | 151 mm |
| Bildkennung | BLD | 5 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 0 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 160 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 16 mm |
| Masse (Gewicht) | D7 | 0,33 kg |
| Einstellwinkel | E1 | 90 ° |
| Art des Einstellwinkels | E2 | S |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | 0 ° |
| Schneidrichtung | F1 | L |
| Halterform | F2 | G |
| Befestigungsart Schneidplatte | F5 | C |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | I12L90-2.5D-GX09 |
| Produktbezeichnung | J22 | 53 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | WR$$GX091000***FX** |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL01G1600$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DEI |
| Kraglänge | LPR | 151 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
