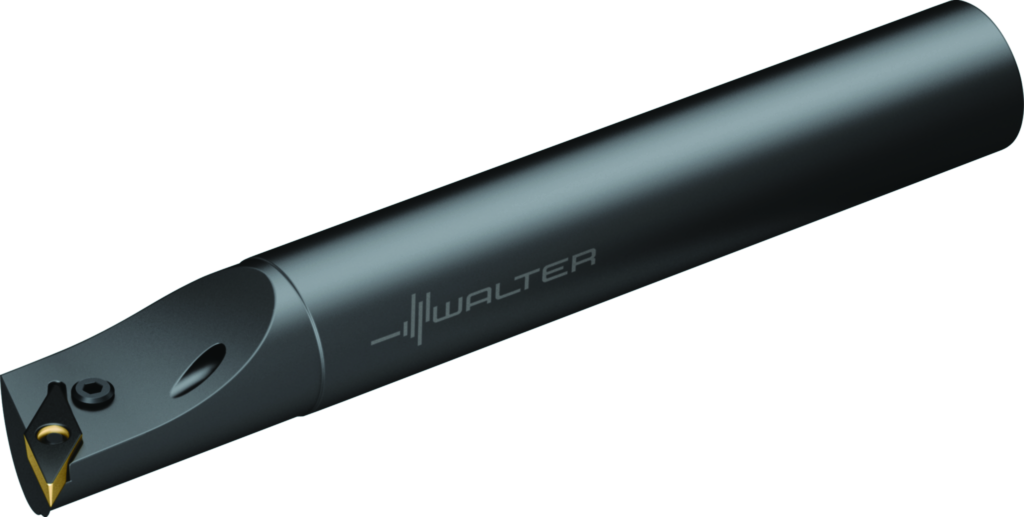

Bohrstange – Kniehebelspannung A25R-PVQBL11
Walter
182,00 €
Produktnummer:
WA-5008996
Verfügbar - Mindestbestellmenge: 1 PCE
A = Stahlausführung mit IK
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D21PH |
Produktinformationen "Bohrstange – Kniehebelspannung A25R-PVQBL11"
Bohrstange – Kniehebelspannung A...-PVQB • Walter Turn • metrisch • Zylinderschaft mit Spannfläche • links • rhombische Platte • VB .. 1103 ..
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | A25R-PVQBL11 |

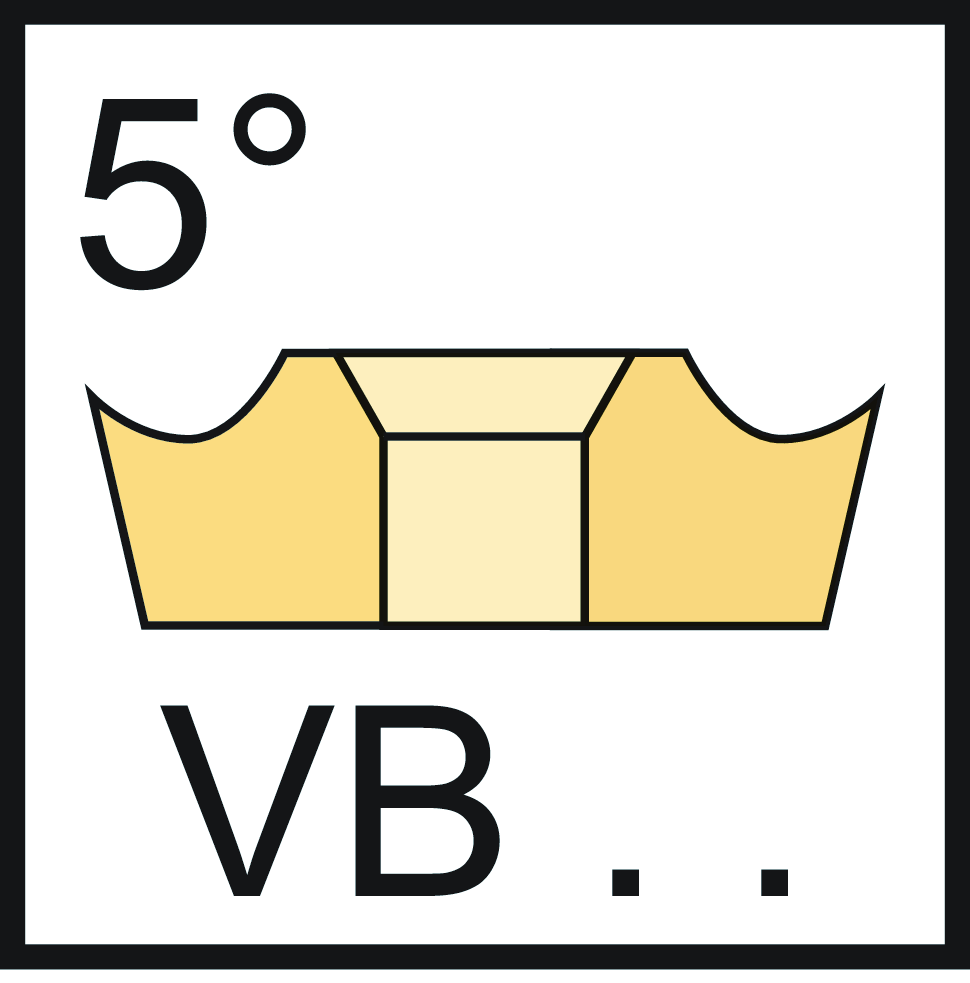

| Mögliche Wendeschneidplatten | Type | VB .. 1103 .. |
| Mindestdurchmesser | Dmin | 32 mm |
| Plattensitzgröße | Plattensitzgröße | 11 |
| Verbindungsdurchmesser | d1 | 25 |
| Funktionale Breite | f | 17 mm |
| Funktionale Länge | l1 | 200 mm |
| Spanwinkel, orthogonal | γ | 0 ° |
| Neigungswinkel | λs | -6 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen

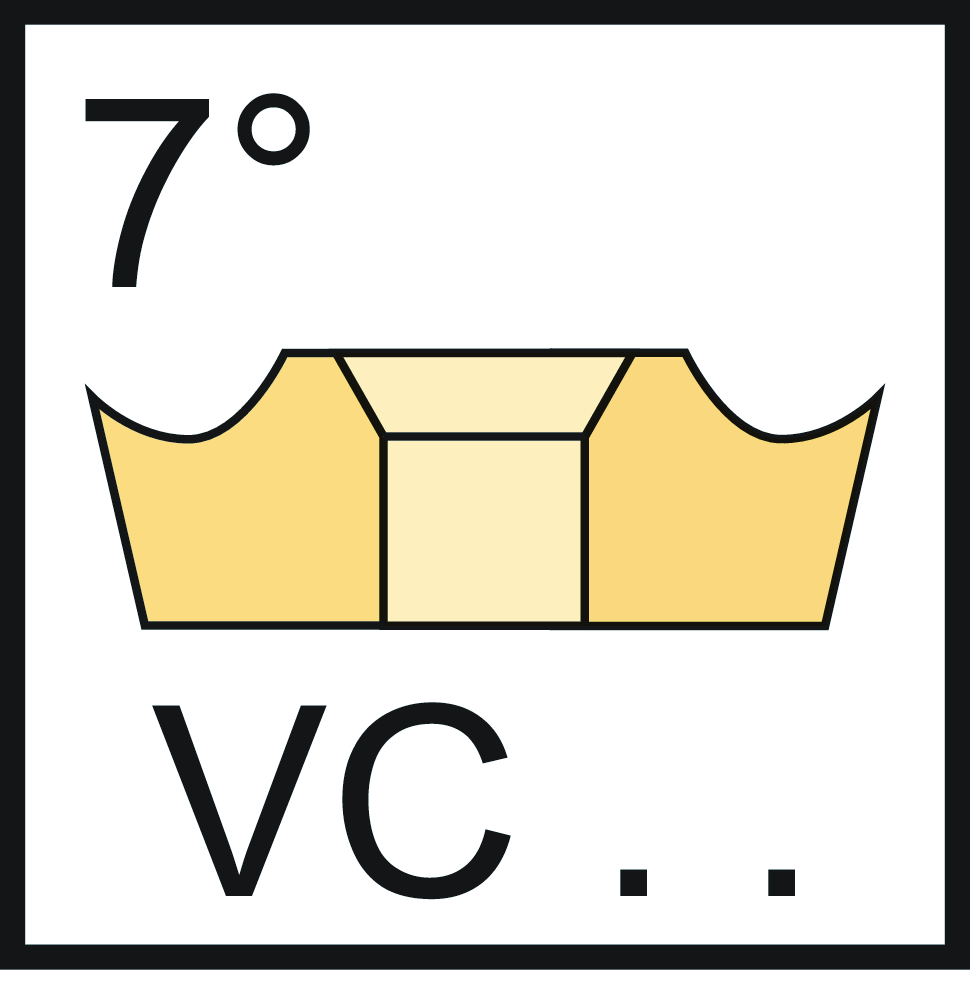

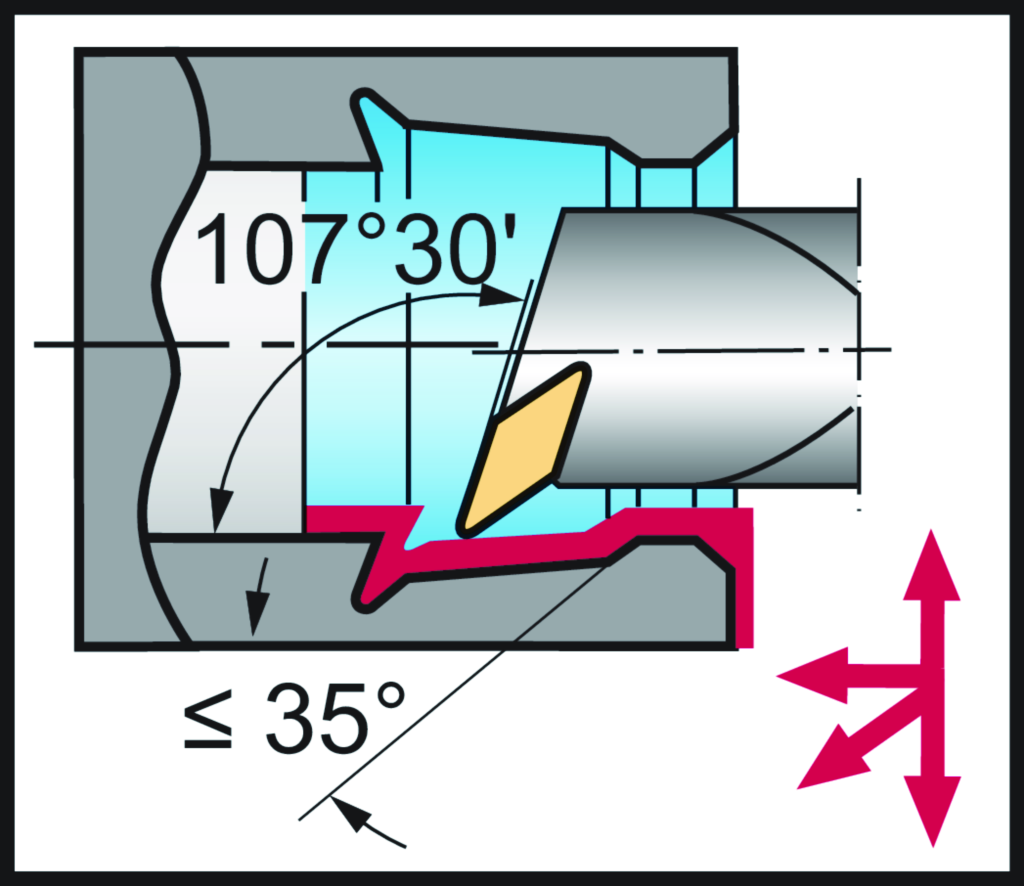

| Beschreibung | Name | Wert |
|---|---|---|
| Nach TRNGIBI - Internal turning tool - boring - indexable | ||
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL22G2500$$$$ |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | G |
| Schneidkantenlänge | CW | 11 |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 250 |
| Formtyp maschinenseitig | FMT | EXT |
| Trennstellenkodierung Schneidplatte | IIC | ISO$VC1103003****** |
| Bezeichnung Schneidplatte | MIID | VBMT 11 03 04 |
| Plattensitzkodierung | SSC | 11 |
| Nach DIN4000-90-1 - Klemmhalter, Bohrstange zum Drehen | ||
| Schneidkantenlänge | A1 | 11 mm |
| Funktionsbreite | A2 | 17 mm |
| Funktionslänge | A3 | 200 mm |
| Funktionshöhe | A4 | 0 mm |
| Bohrungsdurchmesser min. | A6 | 32 mm |
| Kraglänge | B3 | 200 mm |
| Nachschleifrestmenge | B5 | 200 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 22 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 250 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 25 mm |
| Masse (Gewicht) | D7 | 0,66 kg |
| Einstellwinkel | E1 | 128 ° |
| Art des Einstellwinkels | E2 | B |
| Eckenwinkel Schneidplatte | E3 | 35 ° |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | -6 ° |
| Schneidrichtung | F1 | L |
| Halterform | F2 | G |
| Befestigungsart Schneidplatte | F5 | P |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | A25R-PVQBL11 |
| Produktbezeichnung | J22 | 60 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$VC1103003****** |
| Bezeichnung Schneidplatte | J42 | VBMT 11 03 04 |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL22G2500$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DDI |
| Kraglänge | LPR | 200 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
