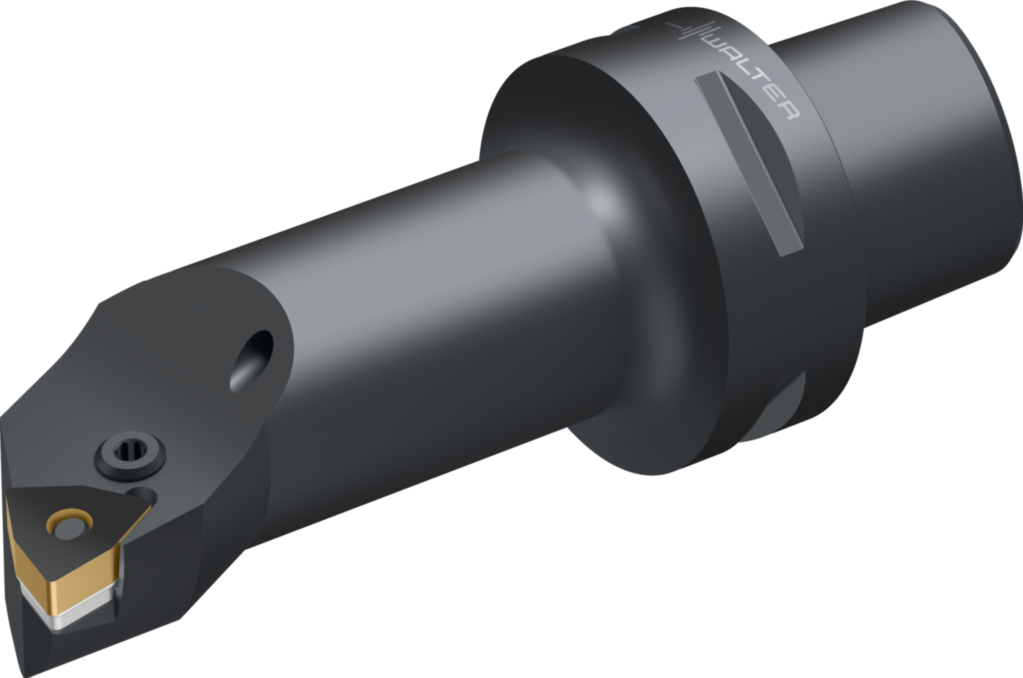

Bohrstange – Kniehebelspannung C4-PWLNR-17090-06
Walter
336,00 €
Produktnummer:
WA-5011785
Verfügbar - Mindestbestellmenge: 1 PCE
Walter CaptoTM
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D62NH |
Produktinformationen "Bohrstange – Kniehebelspannung C4-PWLNR-17090-06"
Bohrstange – Kniehebelspannung C...-PWLN • Walter Turn • metrisch • Walter CaptoTM ISO 26623 • rechts • C4 • 25mm • Trigon-Platte • WN .. 0604 ..

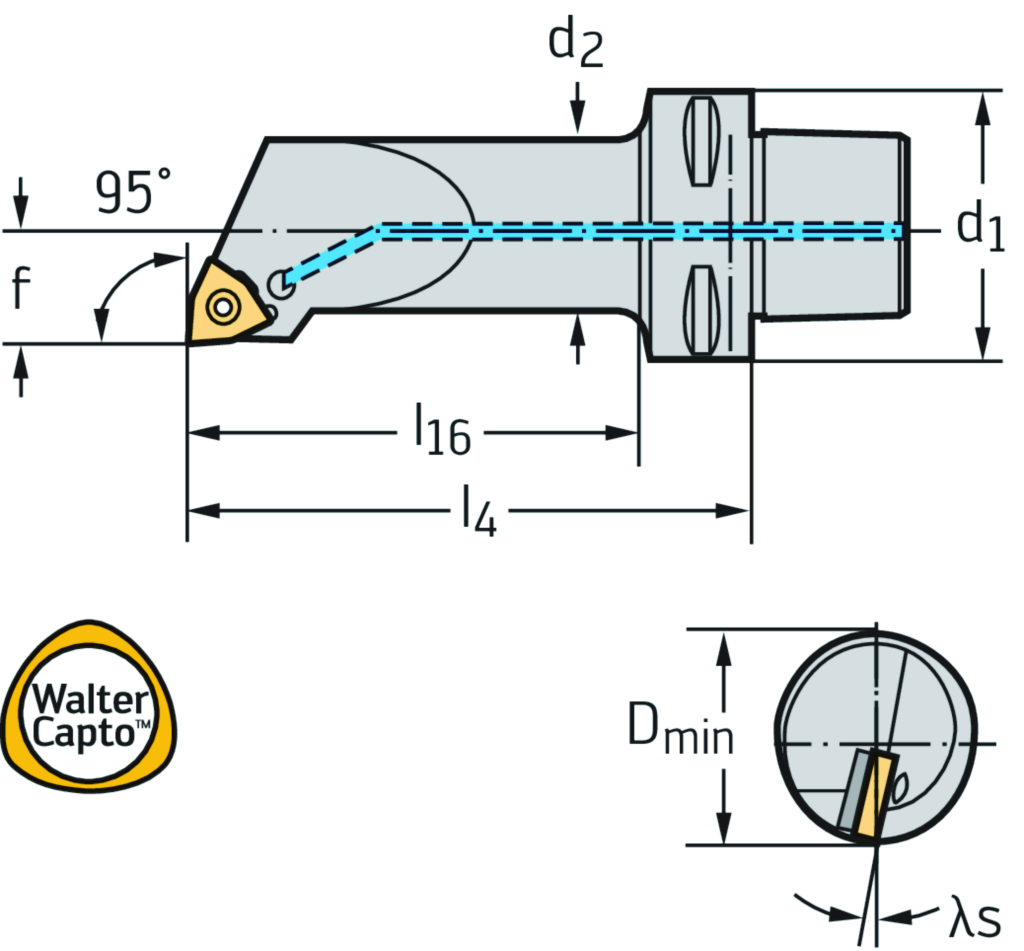

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | C4-PWLNR-17090-06 |
| Mögliche Wendeschneidplatten | Type | WN .. 0604 .. |
| Mindestdurchmesser | Dmin | 32 mm |
| Plattensitzgröße | Plattensitzgröße | 6 |
| Körperdurchmesser | d2 | 25 mm |
| Verbindungsdurchmesser | d1 | C4 |
| Funktionale Breite | f | 17 mm |
| Funktionale Länge | l16 | 68 mm |
| Auskraglänge | l4 | 90 mm |
| Spanwinkel, orthogonal | γ | -6 ° |
| Neigungswinkel | λs | -10 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TRNGIBI - Internal turning tool - boring - indexable | ||
| Trennstellenkodierung Maschinenseitig | CCMS | CCS01C0400$$$$ |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Schneidkantenlänge | CW | 6,5 |
| Kühlschmierstoff-Austritt | CXSC | 6 |
| Aufnahmegröße, maschinenseitig | CZCMS | 400 |
| Formtyp maschinenseitig | FMT | EXT |
| Trennstellenkodierung Schneidplatte | IIC | ISO$WN0604003****** |
| Schaftlänge | LS | 24 |
| Bezeichnung Schneidplatte | MIID | WNMG 06 04 08 |
| Plattensitzkodierung | SSC | 6 |
| Nach DIN4000-90-10 - Werkzeugköpfe zum Drehen, innen | ||
| Schneidkantenlänge | A1 | 6,5 mm |
| Funktionsbreite | A2 | 17 mm |
| Funktionslänge | A3 | 90 mm |
| Funktionshöhe | A4 | 0 mm |
| Bohrungsdurchmesser min. | A6 | 32 mm |
| Körperdurchmesser, reduziert | A9 | 25 mm |
| Kraglänge | B3 | 114 mm |
| Nutzlänge | B4 | 68 mm |
| Nachschleifrestmenge | B5 | 114 mm |
| Bildkennung | BLD | 10 |
| Aufnahmetyp, maschinenseitig | C11 | CCS |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 400 |
| Masse (Gewicht) | D7 | 0,5 kg |
| Einstellwinkel | E1 | 95 ° |
| Art des Einstellwinkels | E2 | B |
| Eckenwinkel Schneidplatte | E3 | 80 ° |
| Orthogonalspanwinkel | E4 | -6 ° |
| Neigungswinkel | E5 | -10 ° |
| Schneidrichtung | F1 | R |
| Halterform | F2 | G |
| Befestigungsart Schneidplatte | F5 | P |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 6 |
| Normnummer | J1 | ISO26623-1 |
| Identifizierende Bestellnummer | J21 | C4-PWLNR-17090-06 |
| Produktbezeichnung | J22 | 73 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$WN0604003****** |
| Bezeichnung Schneidplatte | J42 | WNMG 06 04 08 |
| Trennstellenkodierung Maschinenseitig | J6 | CCS01C0400$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DFI |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
