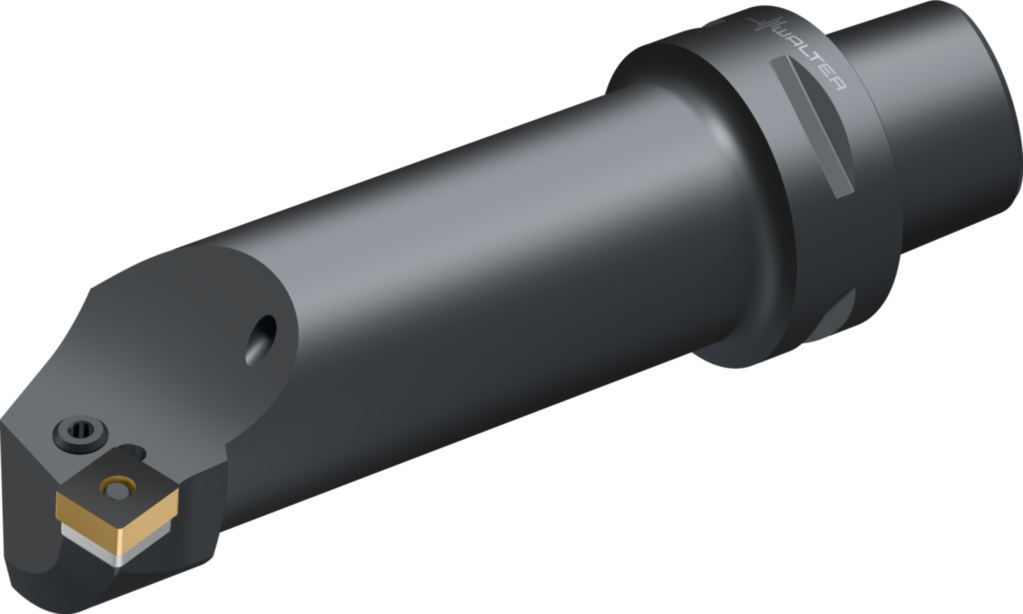

Bohrstange – Kniehebelspannung C5-PSKNR-27140-12
Walter
373,00 €
Produktnummer:
WA-5011745
Auf Anfrage - Mindestbestellmenge: 1 PCE
Walter CaptoTM
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D62NH |
Produktinformationen "Bohrstange – Kniehebelspannung C5-PSKNR-27140-12"
Bohrstange – Kniehebelspannung C...-PSKN • Walter Turn • metrisch • Walter CaptoTM ISO 26623 • rechts • C5 • 40mm • quadratische Platte • SN .. 1204 ..

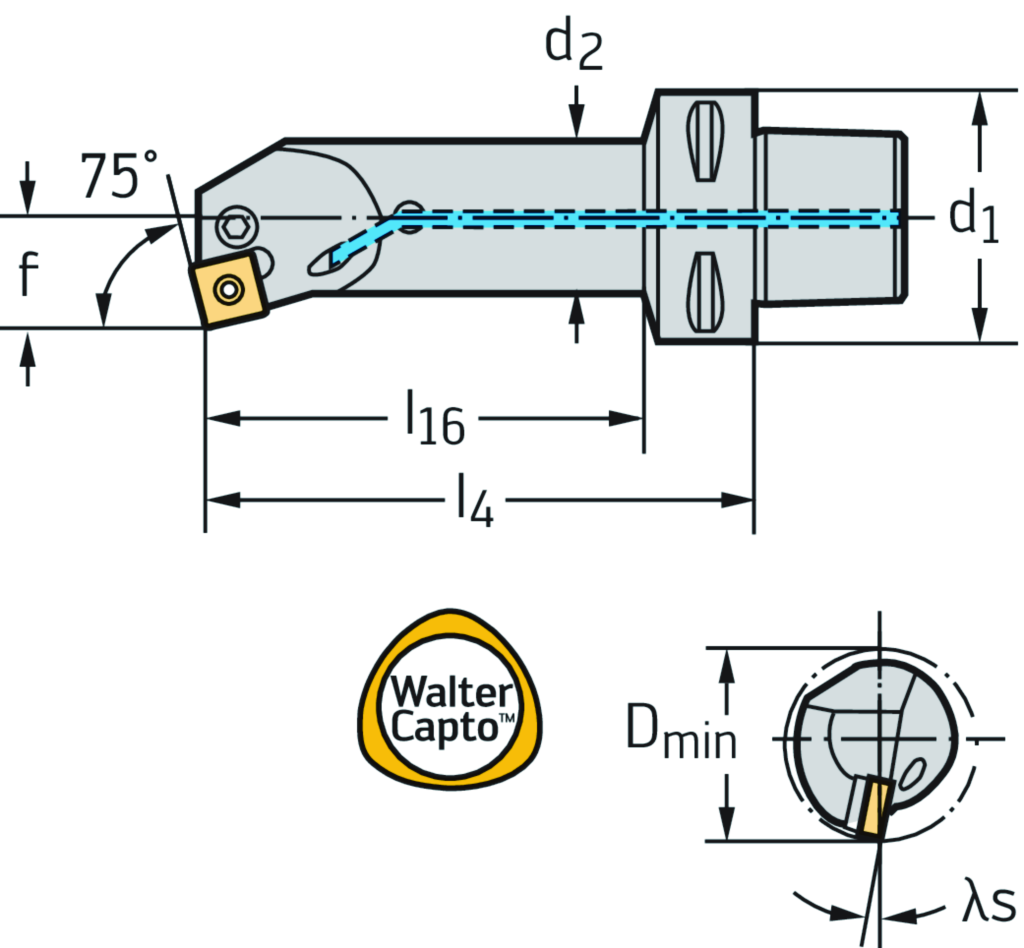

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | C5-PSKNR-27140-12 |
| Mögliche Wendeschneidplatten | Type | SN .. 1204 .. |
| Mindestdurchmesser | Dmin | 50 mm |
| Plattensitzgröße | Plattensitzgröße | 12 |
| Körperdurchmesser | d2 | 40 mm |
| Verbindungsdurchmesser | d1 | C5 |
| Funktionale Breite | f | 27 mm |
| Funktionale Länge | l16 | 119 mm |
| Auskraglänge | l4 | 140 mm |
| Spanwinkel, orthogonal | γ | -6 ° |
| Neigungswinkel | λs | -10 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TRNGIBI - Internal turning tool - boring - indexable | ||
| Trennstellenkodierung Maschinenseitig | CCMS | CCS01C0500$$$$ |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Schneidkantenlänge | CW | 12,7 |
| Kühlschmierstoff-Austritt | CXSC | 3 |
| Aufnahmegröße, maschinenseitig | CZCMS | 500 |
| Formtyp maschinenseitig | FMT | EXT |
| Trennstellenkodierung Schneidplatte | IIC | ISO$SN1204003****** |
| Schaftlänge | LS | 30 |
| Bezeichnung Schneidplatte | MIID | SNMG 12 04 08 |
| Plattensitzkodierung | SSC | 12 |
| Nach DIN4000-90-10 - Werkzeugköpfe zum Drehen, innen | ||
| Schneidkantenlänge | A1 | 12,7 mm |
| Funktionsbreite | A2 | 27 mm |
| Funktionslänge | A3 | 140 mm |
| Funktionshöhe | A4 | 0 mm |
| Maß a an Funktionslänge | A52 | 3,05 mm |
| Bohrungsdurchmesser min. | A6 | 50 mm |
| Körperdurchmesser, reduziert | A9 | 40 mm |
| Kraglänge | B3 | 173,05 mm |
| Nutzlänge | B4 | 119 mm |
| Nachschleifrestmenge | B5 | 173,05 mm |
| Bildkennung | BLD | 10 |
| Aufnahmetyp, maschinenseitig | C11 | CCS |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 500 |
| Masse (Gewicht) | D7 | 1,489 kg |
| Einstellwinkel | E1 | 75 ° |
| Art des Einstellwinkels | E2 | B |
| Eckenwinkel Schneidplatte | E3 | 90 ° |
| Orthogonalspanwinkel | E4 | -6 ° |
| Neigungswinkel | E5 | -10 ° |
| Schneidrichtung | F1 | R |
| Halterform | F2 | G |
| Befestigungsart Schneidplatte | F5 | P |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 3 |
| Normnummer | J1 | ISO26623-1 |
| Identifizierende Bestellnummer | J21 | C5-PSKNR-27140-12 |
| Produktbezeichnung | J22 | 68 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$SN1204003****** |
| Bezeichnung Schneidplatte | J42 | SNMG 12 04 08 |
| Trennstellenkodierung Maschinenseitig | J6 | CCS01C0500$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DDI |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
