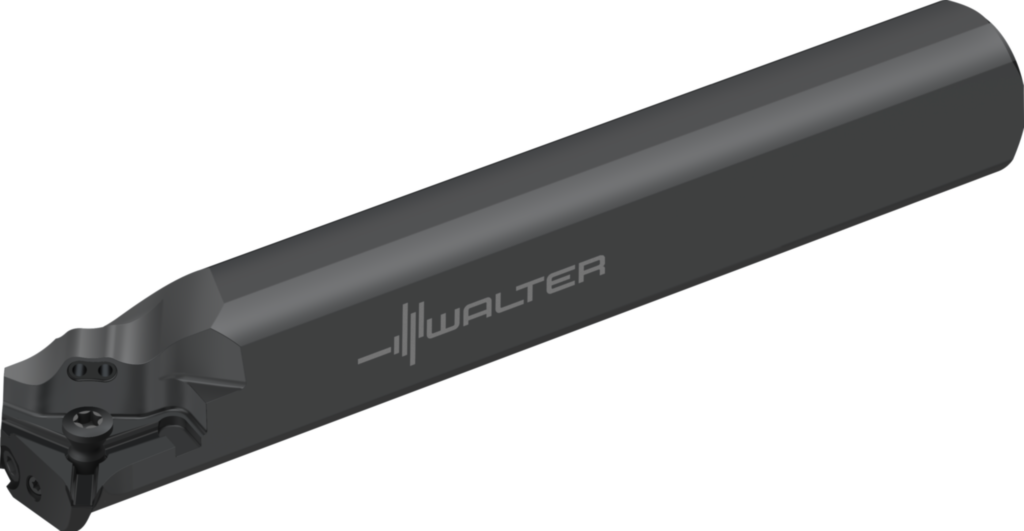

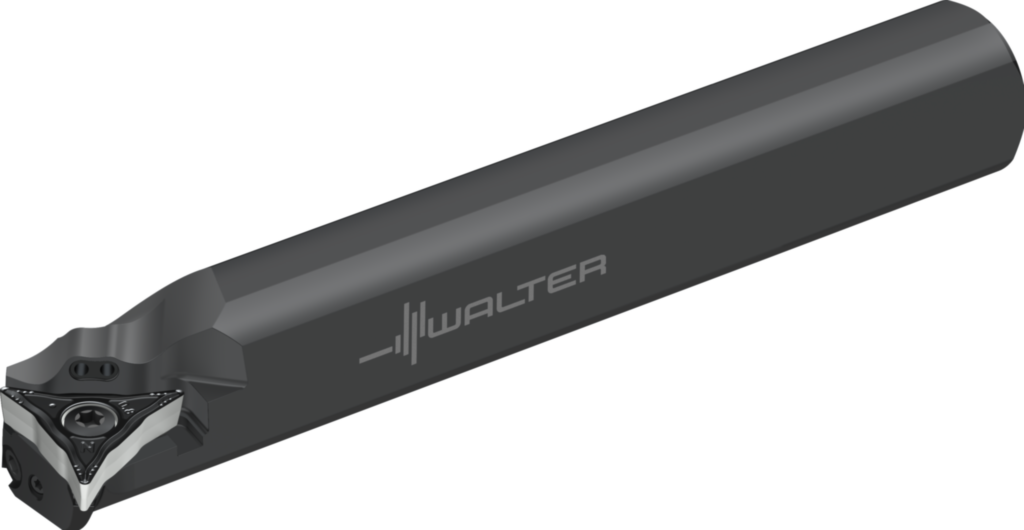

Bohrstange – Kopierdrehsystem W1211-25TR-WL25
Walter
273,00 €
Produktnummer:
WA-8138216
Verfügbar - Mindestbestellmenge: 1 PCE
✔ 3-schneidige, positive Wendeschneidplatten mit WL-Formschluss
✔ Neutrale, linke, rechte sowie Vollradius-Ausführung passen in dasselbe Werkzeug
✔ Neutrale, linke, rechte sowie Vollradius-Ausführung passen in dasselbe Werkzeug
Zusätzliche Kühlmittelbohrung für Grundlochbearbeitung
Doppelte innere Kühlmittelzufuhr
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| W1211 |
Produktinformationen "Bohrstange – Kopierdrehsystem W1211-25TR-WL25"
Bohrstange – Kopierdrehsystem W1211 • Walter Turn • metrisch • Zylinderschaft mit Spannfläche • rechts • Platte mit speziellem Profil • WL .. 2504 .. • Präzisionskühlung
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | W1211-25TR-WL25 |
| Mögliche Wendeschneidplatten | Type | WL25.. |
| Minimaler Bohrungsdurchmesser | Dmin | 32 mm |
| Plattensitzgröße | Plattensitzgröße | 25 |
| X<sub>1</sub> | X1 | 4,5 mm |
| Bohrstangendurchmesser d<sub>1</sub> | d1 | 25 mm |
| Funktionale Breite | f | 17 mm |
| Schafthöhe | h | 23 mm |
| Gesamtlänge | l1 | 300 mm |
| Maximale Auskraglänge | l4 | 35 mm |
| Spanwinkel, orthogonal | γ | -1,3 ° |
| Neigungswinkel | λs | -7,5 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TRNGIBI - Internal turning tool - boring - indexable | ||
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL22G2500$$$$ |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | G |
| Schneidkantenlänge | CW | 25 |
| Kühlschmierstoff-Austritt | CXSC | 7 |
| Aufnahmegröße, maschinenseitig | CZCMS | 250 |
| Formtyp maschinenseitig | FMT | EXT |
| Schafthöhe | H | 23 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$WL2504**3****** |
| Bezeichnung Schneidplatte | MIID | WL25-VC0708N-MM4 |
| Plattensitzkodierung | SSC | 25 |
| Nach DIN4000-90-1 - Klemmhalter, Bohrstange zum Drehen | ||
| Schneidkantenlänge | A1 | 25 mm |
| Funktionsbreite | A2 | 17 mm |
| Funktionslänge | A3 | 300 mm |
| Funktionshöhe | A4 | 0 mm |
| Bohrungsdurchmesser min. | A6 | 32 mm |
| Kraglänge | B3 | 300 mm |
| Nachschleifrestmenge | B5 | 300 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 22 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 250 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 25 mm |
| Schafthöhe | C4 | 23 mm |
| Masse (Gewicht) | D7 | 0,896 kg |
| Einstellwinkel | E1 | 72,5 ° |
| Art des Einstellwinkels | E2 | B |
| Eckenwinkel Schneidplatte | E3 | 35 ° |
| Orthogonalspanwinkel | E4 | -1,3 ° |
| Neigungswinkel | E5 | -7,5 ° |
| Schneidrichtung | F1 | R |
| Halterform | F2 | G |
| Befestigungsart Schneidplatte | F5 | S |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 7 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | W1211-25TR-WL25 |
| Produktbezeichnung | J22 | 7882 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | WR$$WL2504**3****** |
| Bezeichnung Schneidplatte | J42 | WL25-VC0708N-MM4 |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL22G2500$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DDI |
| Kraglänge | LPR | 300 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
