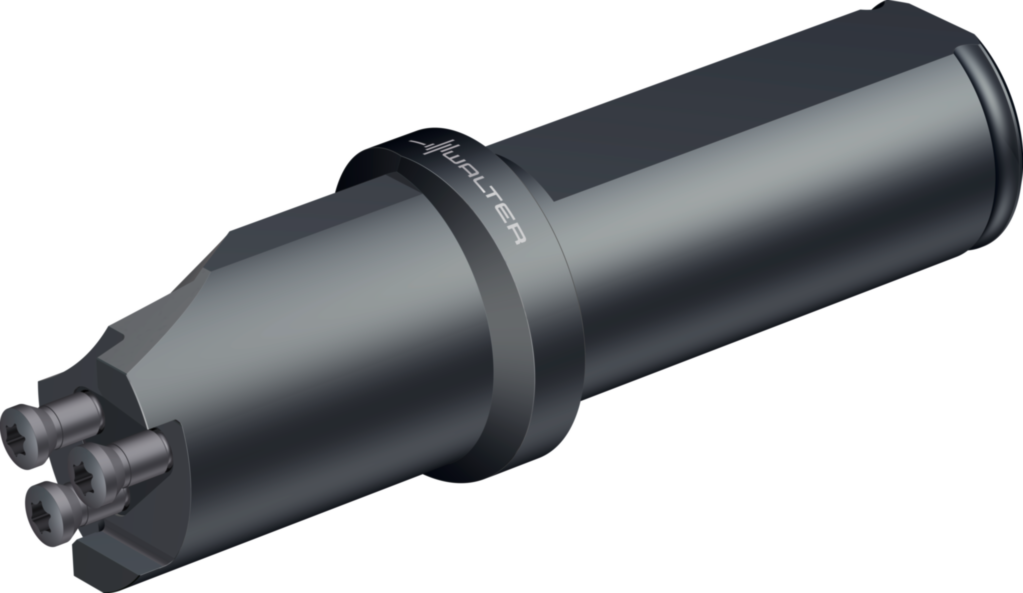

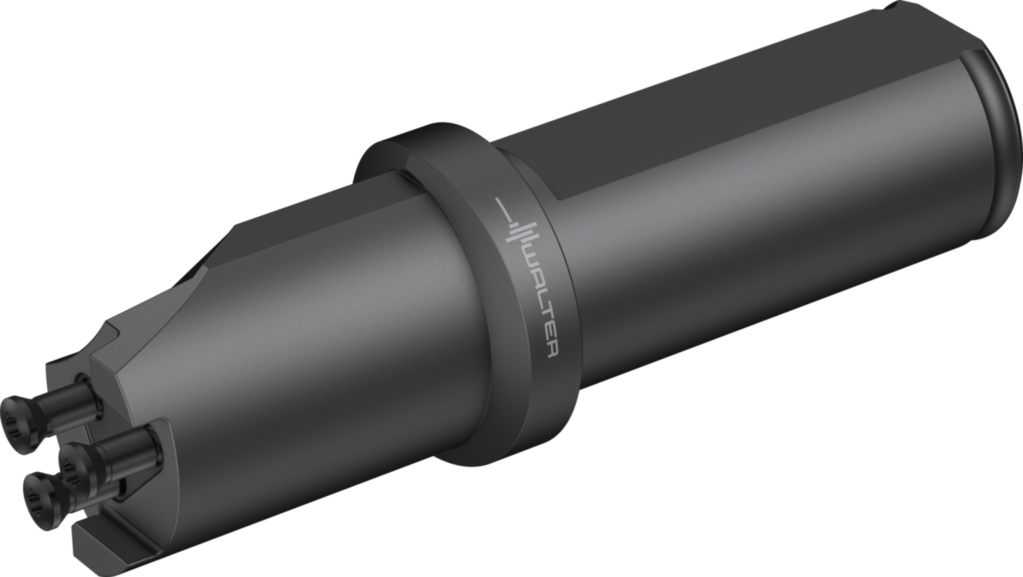

Bohrstange – Modular MSS-I16L90-1,5D-E
Walter
183,00 €
Produktnummer:
WA-5029064
Verfügbar - Mindestbestellmenge: 1 PCE
Schraubenklemmung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D55PK |
Produktinformationen "Bohrstange – Modular MSS-I16L90-1,5D-E"
Bohrstange – Modular MSS...I...90-1.5 • Walter Cut • inch • Zylinderschaft • links • 19,05mm

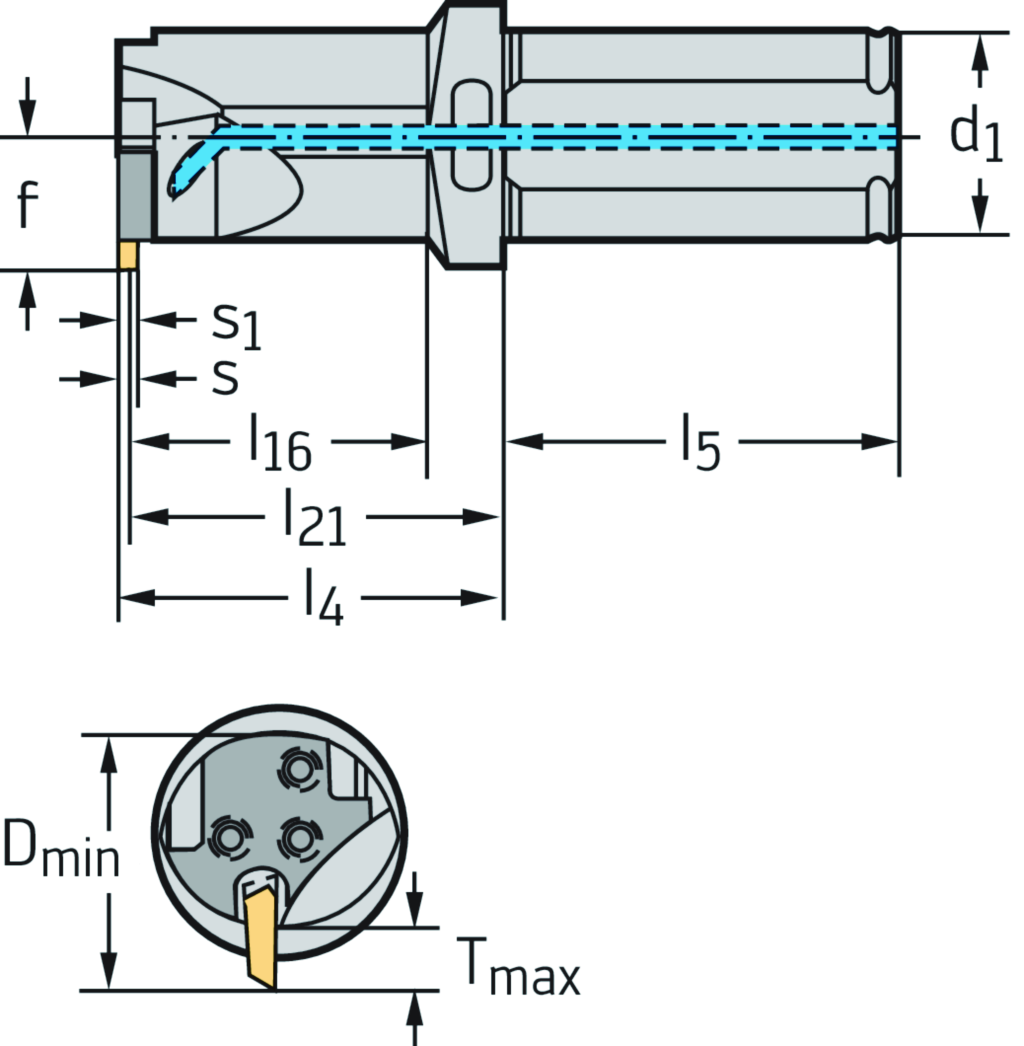

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | MSS-I16L90-1,5D-E |
| Modulgröße | Modulgröße | I16 |
| Verbindungsdurchmesser | d1 | 0,75 inch |
| Körperlänge | l16 | 0,795 inch |
| Gesamtlänge | l1 | 3,217 inch |
| Schaftlänge | l5 | 1,969 inch |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPNR - Adaptive item - Non-rotating adaptor | ||
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL01R7500$$$$ |
| Trennstellenkodierung werkstückseitig | CCWS | PMA05CL016**** |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | R |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | C |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 750 |
| Aufnahmegröße werkstückseitig | CZCWS | L016 |
| Formtyp werkstückseitig | FMT | INT |
| Schneidrichtung | HAND | L |
| Funktionshöhe | HF | 0 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 28,2 |
| Kraglänge | LPR | 31,7 |
| Schaftlänge | LS | 50 |
| Nachschleifrestmenge | OAL | 81,7 |
| Rotationswinkel phi | PHI | 0 |
| Radialbreite | RADW | 17,6 |
| Rotationswinkel rho | RHO | 0 |
| Bildkennung | TSYC | MSS-INNEN-MOD-L-1,5D-INCH-90 |
| Funktionsbreite | WF | 1 |
| Masse (Gewicht) | WT | 0,183 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Nach DIN4000-89-513999 - Werkzeughalter und Zwischenmodule Ingersoll Tool connection - XXX | ||
| Länge Außendurchmesser 1 | B1 | 20,2 mm |
| Kraglänge | B3 | 31,7 mm |
| Nachschleifrestmenge | B4 | 81,7 mm |
| Funktionslänge | B71 | 28,2 mm |
| Funktionshöhe | B72 | 0 mm |
| Funktionsbreite | B73 | 1 mm |
| Radialbreite | B92 | 17,6 mm |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 2 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 750 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 19,05 mm |
| Schaftlänge | C4 | 50 mm |
| Aufnahmetyp, werkstückseitig | C51 | PMA |
| Aufnahmeform, werkstückseitig | C52 | 5 |
| Aufnahmeausführung, werkstückseitig | C54 | 8 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | L016 |
| Masse (Gewicht) | D7 | 0,183 kg |
| Schneidrichtung | E1 | L |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | MSS-I16L90-1,5D-E |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | PMA05CL016**** |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL01R7500$$$$ |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
