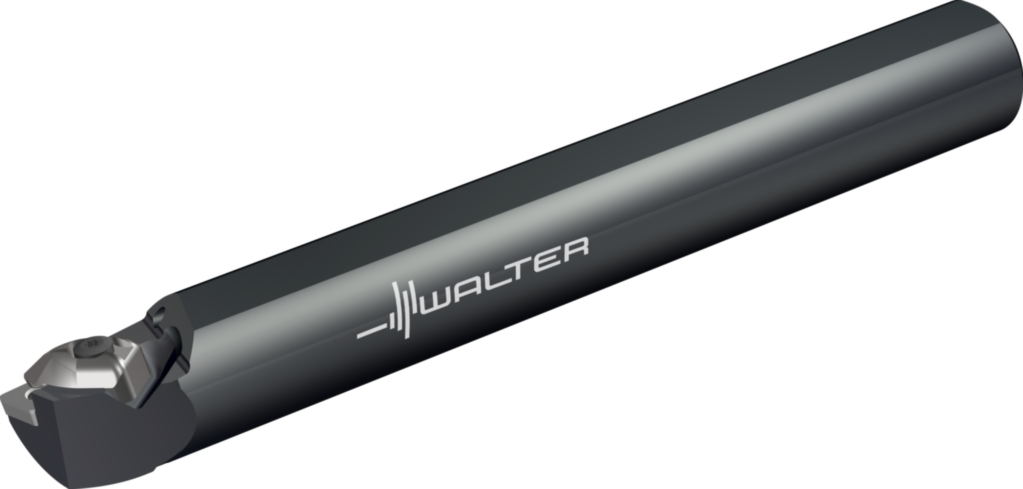

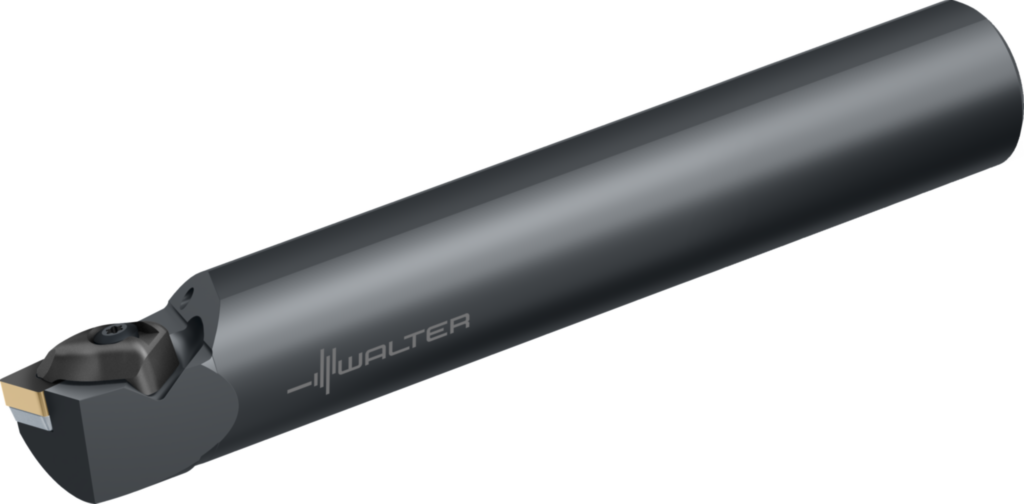

Bohrstange – Pratzenspannung A12S-DCLNL3
Walter
260,00 €
Produktnummer:
WA-6351534
Auf Anfrage - Mindestbestellmenge: 1 PCE
A = Stahlausführung mit IK
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D21NK |
Produktinformationen "Bohrstange – Pratzenspannung A12S-DCLNL3"
Bohrstange – Pratzenspannung A...-DCLN • Walter Turn • inch • Zylinderschaft mit Spannfläche • links • rhombische Platte • CN .. 0903 ..

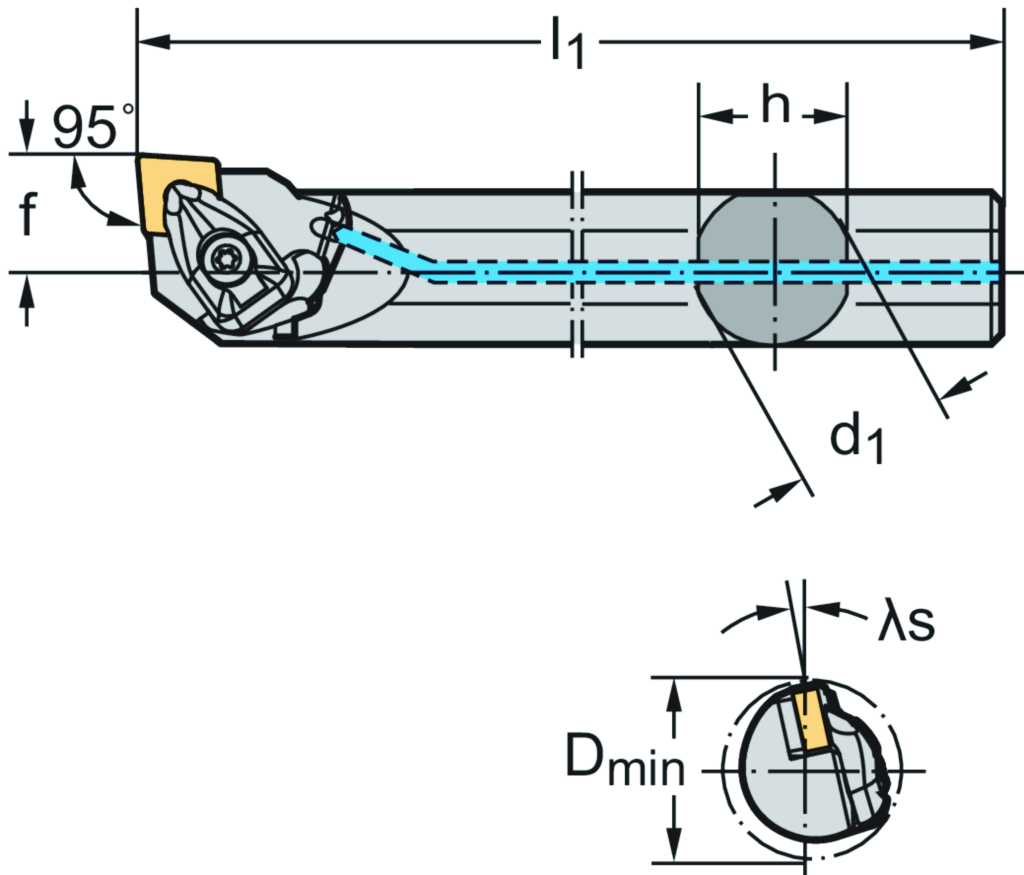

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | A12S-DCLNL3 |
| Mögliche Wendeschneidplatten | Type | CN .. 0903 .. |
| Mögliche Wendeschneidplatten | Type | CN .. 32 .. |
| Mindestdurchmesser | Dmin | 1 inch |
| Plattensitzgröße | Plattensitzgröße | 9 |
| Verbindungsdurchmesser | d1 | 0,75 inch |
| Funktionale Breite | f | 0,64 inch |
| Schafthöhe | h | 0,709 inch |
| Funktionale Länge | l1 | 10 inch |
| Spanwinkel, orthogonal | γ | 0 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TRNGIBI - Internal turning tool - boring - indexable | ||
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL22R7500$$$$ |
| Aufnahmeeinheit | CUB | N |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | R |
| Schneidkantenlänge | CW | 9,6 |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 750 |
| Formtyp maschinenseitig | FMT | EXT |
| Schafthöhe | H | 18 |
| Trennstellenkodierung Schneidplatte | IIC | ISO$CN0903002****** |
| Bezeichnung Schneidplatte | MIID | CNMG 322 |
| Plattensitzkodierung | SSC | 9 |
| Nach DIN4000-90-1 - Klemmhalter, Bohrstange zum Drehen | ||
| Schneidkantenlänge | A1 | 9,6 mm |
| Funktionsbreite | A2 | 16,26 mm |
| Funktionslänge | A3 | 254 mm |
| Funktionshöhe | A4 | 0 mm |
| Bohrungsdurchmesser min. | A6 | 25,4 mm |
| Kraglänge | B3 | 254 mm |
| Nachschleifrestmenge | B5 | 254 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 22 |
| Aufnahmeausführung, maschinenseitig | C14 | 3 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 750 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 19,05 mm |
| Schafthöhe | C4 | 18 mm |
| Masse (Gewicht) | D7 | 0,527 kg |
| Einstellwinkel | E1 | 95 ° |
| Art des Einstellwinkels | E2 | B |
| Eckenwinkel Schneidplatte | E3 | 80 ° |
| Orthogonalspanwinkel | E4 | 0 ° |
| Schneidrichtung | F1 | L |
| Halterform | F2 | A |
| Befestigungsart Schneidplatte | F5 | D |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | A12S-DCLNL3 |
| Produktbezeichnung | J22 | 77 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$CN0903002****** |
| Bezeichnung Schneidplatte | J42 | CNMG 322 |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL22R7500$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DDA |
| Kraglänge | LPR | 254 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
| Nachschleifrestmenge | OAL | 254 mm |
