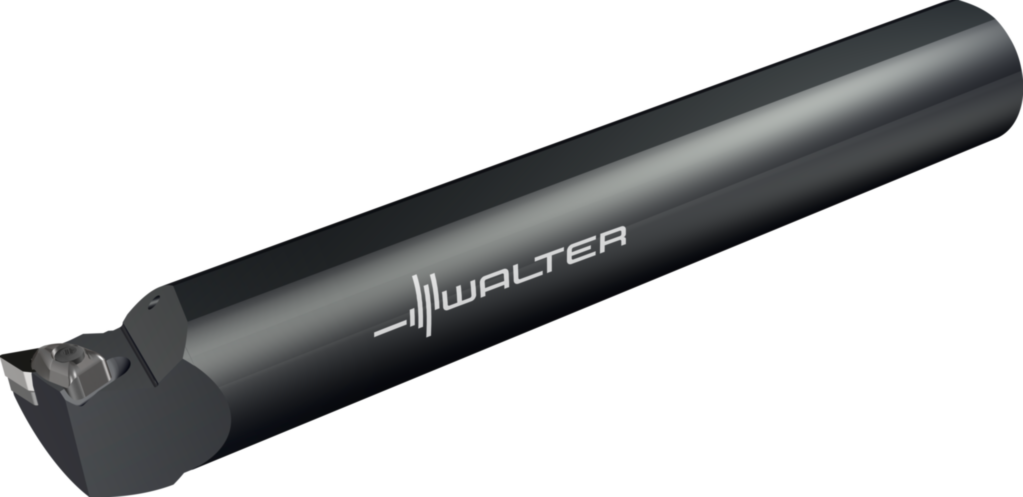

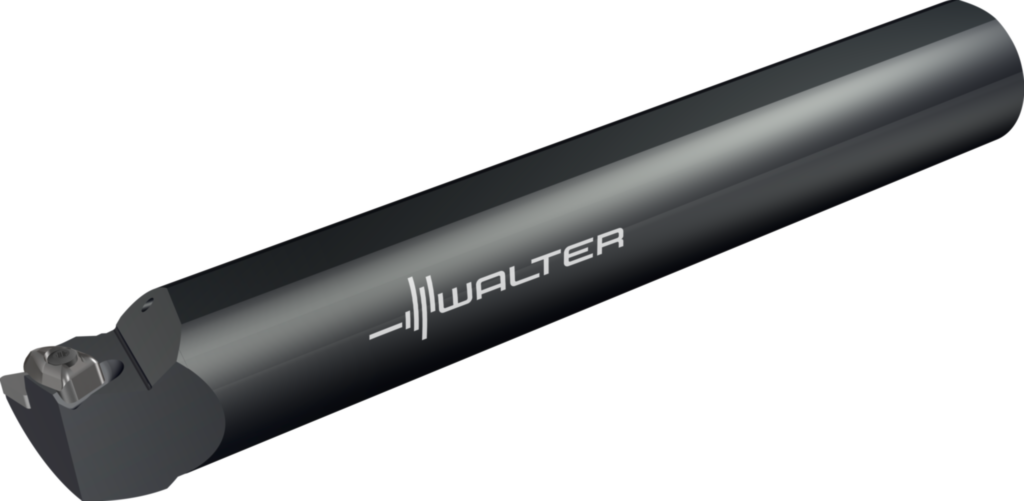

Bohrstange – Pratzenspannung A32U-DDUNL4
Walter
404,00 €
Produktnummer:
WA-6351550
Verfügbar - Mindestbestellmenge: 1 PCE
A = Stahlausführung mit IK
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D21NK |
Produktinformationen "Bohrstange – Pratzenspannung A32U-DDUNL4"
Bohrstange – Pratzenspannung A...-DDUN • Walter Turn • inch • Zylinderschaft mit Spannfläche • links • rhombische Platte • DN .. 1506 ..
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | A32U-DDUNL4 |
| Mögliche Wendeschneidplatten | Type | DN .. 1506 .. |
| Mögliche Wendeschneidplatten | Type | DN .. 44 .. |
| Mindestdurchmesser | Dmin | 2,677 inch |
| Plattensitzgröße | Plattensitzgröße | 15 |
| Verbindungsdurchmesser | d1 | 2 inch |
| Funktionale Breite | f | 1,5 inch |
| Schafthöhe | h | 1,874 inch |
| Funktionale Länge | l1 | 14 inch |
| Spanwinkel, orthogonal | γ | -6 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TRNGIBI - Internal turning tool - boring - indexable | ||
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL22S2000$$$$ |
| Aufnahmeeinheit | CUB | N |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | S |
| Schneidkantenlänge | CW | 15,5 |
| Kühlschmierstoff-Austritt | CXSC | 3 |
| Aufnahmegröße, maschinenseitig | CZCMS | 2000 |
| Formtyp maschinenseitig | FMT | EXT |
| Schafthöhe | H | 47,6 |
| Trennstellenkodierung Schneidplatte | IIC | ISO$DN1506002****** |
| Bezeichnung Schneidplatte | MIID | DNMG 442 |
| Plattensitzkodierung | SSC | 15 |
| Nach DIN4000-90-1 - Klemmhalter, Bohrstange zum Drehen | ||
| Schneidkantenlänge | A1 | 15,5 mm |
| Funktionsbreite | A2 | 38,1 mm |
| Funktionslänge | A3 | 355,6 mm |
| Funktionshöhe | A4 | 0 mm |
| Bohrungsdurchmesser min. | A6 | 68 mm |
| Kraglänge | B3 | 355,6 mm |
| Nachschleifrestmenge | B5 | 355,6 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 22 |
| Aufnahmeausführung, maschinenseitig | C14 | 3 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 2000 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 50,8 mm |
| Schafthöhe | C4 | 47,6 mm |
| Masse (Gewicht) | D7 | 3,825 kg |
| Einstellwinkel | E1 | 93 ° |
| Art des Einstellwinkels | E2 | B |
| Eckenwinkel Schneidplatte | E3 | 55 ° |
| Orthogonalspanwinkel | E4 | -6 ° |
| Schneidrichtung | F1 | L |
| Halterform | F2 | G |
| Befestigungsart Schneidplatte | F5 | D |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 3 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | A32U-DDUNL4 |
| Produktbezeichnung | J22 | 78 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$DN1506002****** |
| Bezeichnung Schneidplatte | J42 | DNMG 442 |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL22S2000$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DFI |
| Kraglänge | LPR | 355,6 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
| Nachschleifrestmenge | OAL | 355,6 mm |
