Bohrstange – Schraubenspannung A08H-STFCL06
Walter
130,00 €
Produktnummer:
WA-5673657
Verfügbar - Mindestbestellmenge: 1 PCE
A = Stahlausführung mit IK
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D21PS |
Produktinformationen "Bohrstange – Schraubenspannung A08H-STFCL06"
Bohrstange – Schraubenspannung A...-STFC • Walter Turn • metrisch • Zylinderschaft mit Spannfläche • links • 8mm • dreieckige Platte • TC .. 06T1 ..

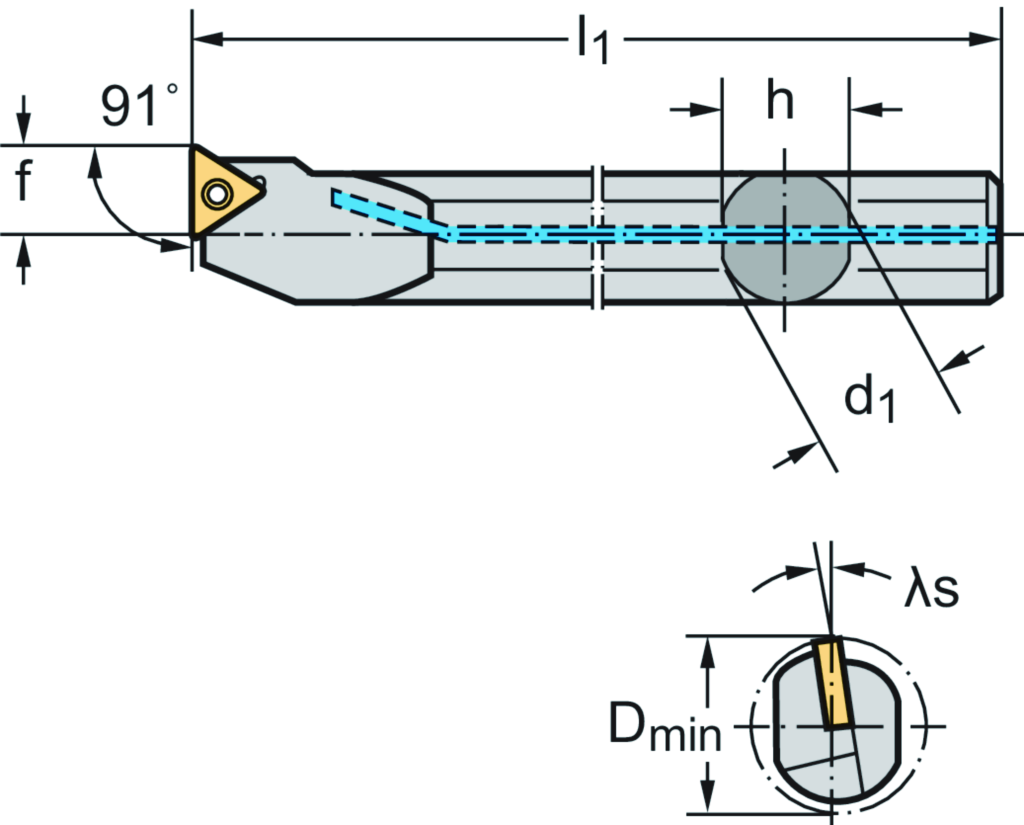

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | A08H-STFCL06 |
| Mögliche Wendeschneidplatten | Type | TC .. 06T1 .. |
| Mindestdurchmesser | Dmin | 11 mm |
| Plattensitzgröße | Plattensitzgröße | 6 |
| Verbindungsdurchmesser | d1 | 8 mm |
| Funktionale Breite | f | 6 mm |
| Schafthöhe | h | 7 mm |
| Funktionale Länge | l1 | 100 mm |
| Spanwinkel, orthogonal | γ | 0 ° |
| Neigungswinkel | λs | -10,2 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TRNGIBI - Internal turning tool - boring - indexable | ||
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL22F8000$$$$ |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | F |
| Schneidkantenlänge | CW | 6,9 |
| Kühlschmierstoff-Austritt | CXSC | 3 |
| Aufnahmegröße, maschinenseitig | CZCMS | 80 |
| Formtyp maschinenseitig | FMT | EXT |
| Schafthöhe | H | 7 |
| Trennstellenkodierung Schneidplatte | IIC | ISO$TC06T1003****** |
| Bezeichnung Schneidplatte | MIID | TCMT 06 T1 02 |
| Plattensitzkodierung | SSC | 6 |
| Nach DIN4000-90-1 - Klemmhalter, Bohrstange zum Drehen | ||
| Schneidkantenlänge | A1 | 6,9 mm |
| Funktionsbreite | A2 | 5,9 mm |
| Funktionslänge | A3 | 100 mm |
| Funktionshöhe | A4 | 0 mm |
| Bohrungsdurchmesser min. | A6 | 11 mm |
| Kraglänge | B3 | 100 mm |
| Nachschleifrestmenge | B5 | 100 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 22 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 80 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 8 mm |
| Schafthöhe | C4 | 7 mm |
| Masse (Gewicht) | D7 | 0,049 kg |
| Einstellwinkel | E1 | 91 ° |
| Art des Einstellwinkels | E2 | B |
| Eckenwinkel Schneidplatte | E3 | 60 ° |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | -10,159 ° |
| Schneidrichtung | F1 | L |
| Halterform | F2 | G |
| Befestigungsart Schneidplatte | F5 | S |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 3 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | A08H-STFCL06 |
| Produktbezeichnung | J22 | 94 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$TC06T1003****** |
| Bezeichnung Schneidplatte | J42 | TCMT 06 T1 02 |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL22F8000$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DDI |
| Kraglänge | LPR | 100 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
