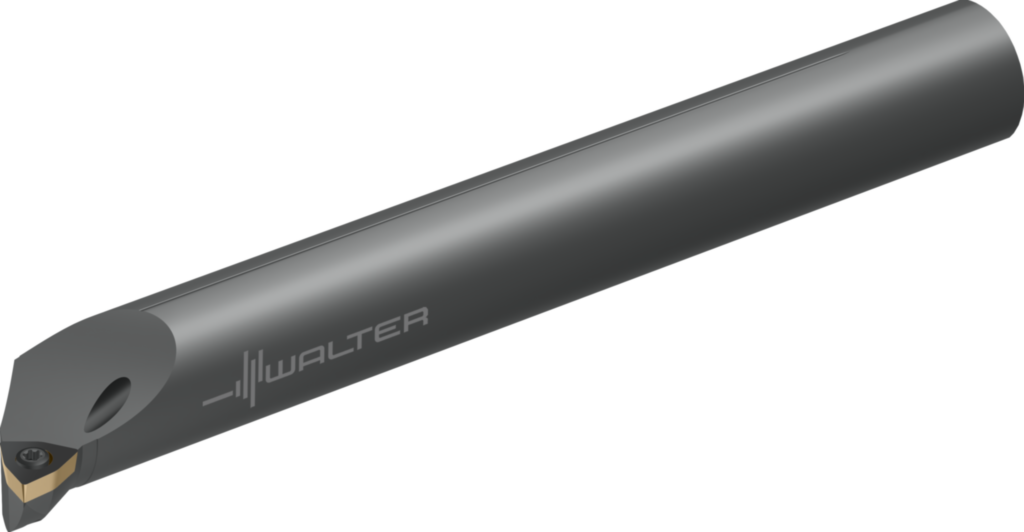

Bohrstange – Schraubenspannung A10K-SWLCR04-R
Walter
130,00 €
Produktnummer:
WA-5204693
Verfügbar - Mindestbestellmenge: 1 PCE
A = Stahlausführung mit IK
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D21PS |
Produktinformationen "Bohrstange – Schraubenspannung A10K-SWLCR04-R"
Bohrstange – Schraubenspannung A...-SWLC...-R • Walter Turn • metrisch • Zylinderschaft • rechts • Trigon-Platte • WC .. 0402 ..
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | A10K-SWLCR04-R |
| Mögliche Wendeschneidplatten | Type | WC .. 0402 .. |
| Mindestdurchmesser | Dmin | 13 mm |
| Plattensitzgröße | Plattensitzgröße | 4 |
| Verbindungsdurchmesser | d1 | 10 mm |
| Funktionale Breite | f | 7 mm |
| Funktionale Länge | l1 | 125 mm |
| Spanwinkel, orthogonal | γ | 0 ° |
| Neigungswinkel | λs | -10 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TRNGIBI - Internal turning tool - boring - indexable | ||
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL01G1000$$$$ |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | G |
| Schneidkantenlänge | CW | 4,3 |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 100 |
| Formtyp maschinenseitig | FMT | EXT |
| Trennstellenkodierung Schneidplatte | IIC | ISO$WC0402003****** |
| Schaftlänge | LS | 40 |
| Bezeichnung Schneidplatte | MIID | WCGW 04 02 04 |
| Plattensitzkodierung | SSC | 4 |
| Nach DIN4000-90-1 - Klemmhalter, Bohrstange zum Drehen | ||
| Schneidkantenlänge | A1 | 4,3 mm |
| Funktionsbreite | A2 | 7 mm |
| Funktionslänge | A3 | 125 mm |
| Funktionshöhe | A4 | 0 mm |
| Bohrungsdurchmesser min. | A6 | 13 mm |
| Kraglänge | B3 | 125 mm |
| Nachschleifrestmenge | B5 | 125 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 100 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 10 mm |
| Masse (Gewicht) | D7 | 0,081 kg |
| Einstellwinkel | E1 | 95 ° |
| Art des Einstellwinkels | E2 | B |
| Eckenwinkel Schneidplatte | E3 | 80 ° |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | -10 ° |
| Schneidrichtung | F1 | R |
| Halterform | F2 | G |
| Befestigungsart Schneidplatte | F5 | S |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | A10K-SWLCR04-R |
| Produktbezeichnung | J22 | 8302 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$WC0402003****** |
| Bezeichnung Schneidplatte | J42 | WCGW 04 02 04 |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL01G1000$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DFI |
| Kraglänge | LPR | 125 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
