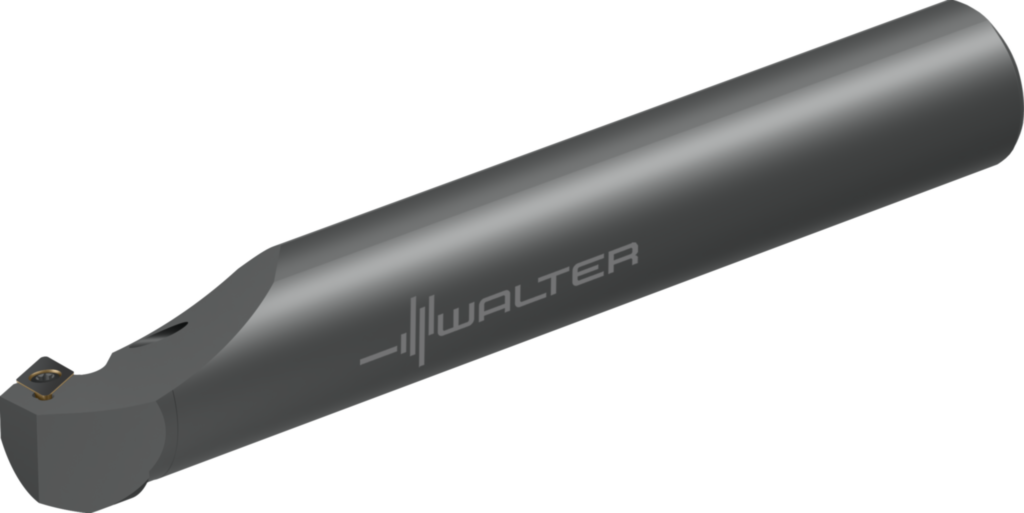

Bohrstange – Schraubenspannung A20S-SDUCL07-X
Walter
160,00 €
Produktnummer:
WA-5673608
Verfügbar - Mindestbestellmenge: 1 PCE
A = Stahlausführung mit IK

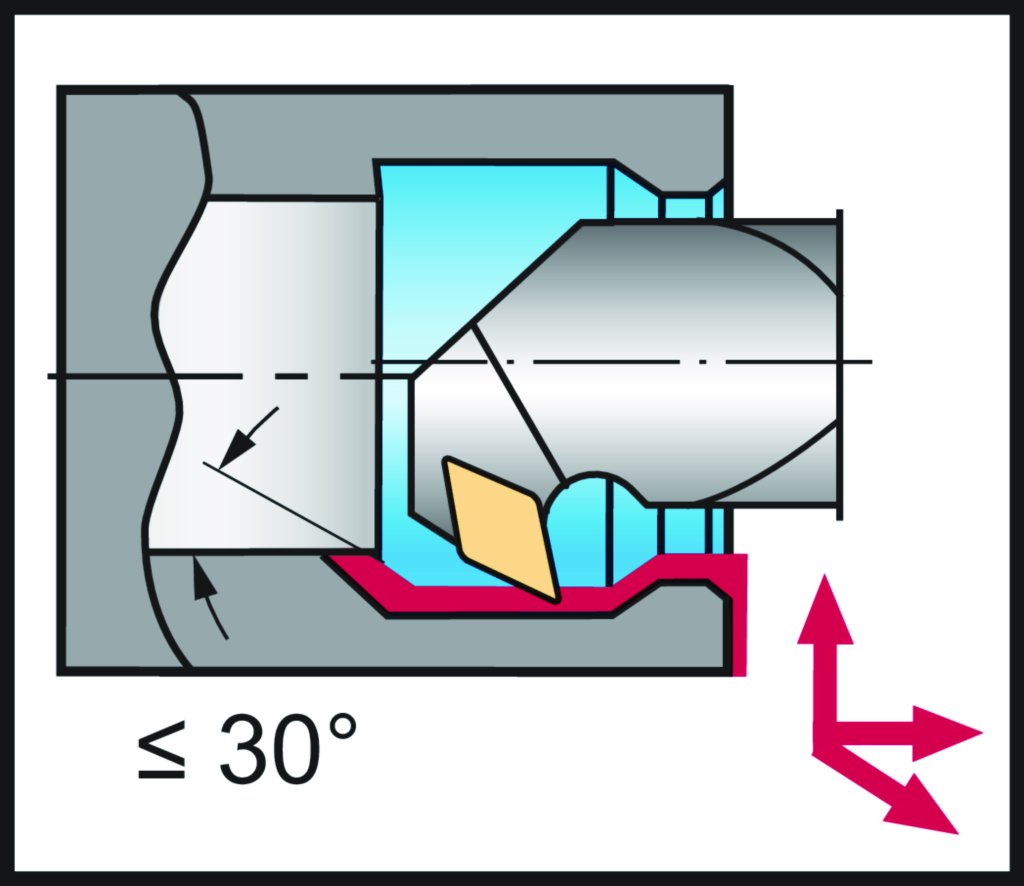

Rückwärtskopierbohrstange
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D21PS |
Produktinformationen "Bohrstange – Schraubenspannung A20S-SDUCL07-X"
Bohrstange – Schraubenspannung A...-SDUC...-X • Walter Turn • metrisch • Zylinderschaft mit Spannfläche • links • 20mm • rhombische Platte • DC .. 0702 ..

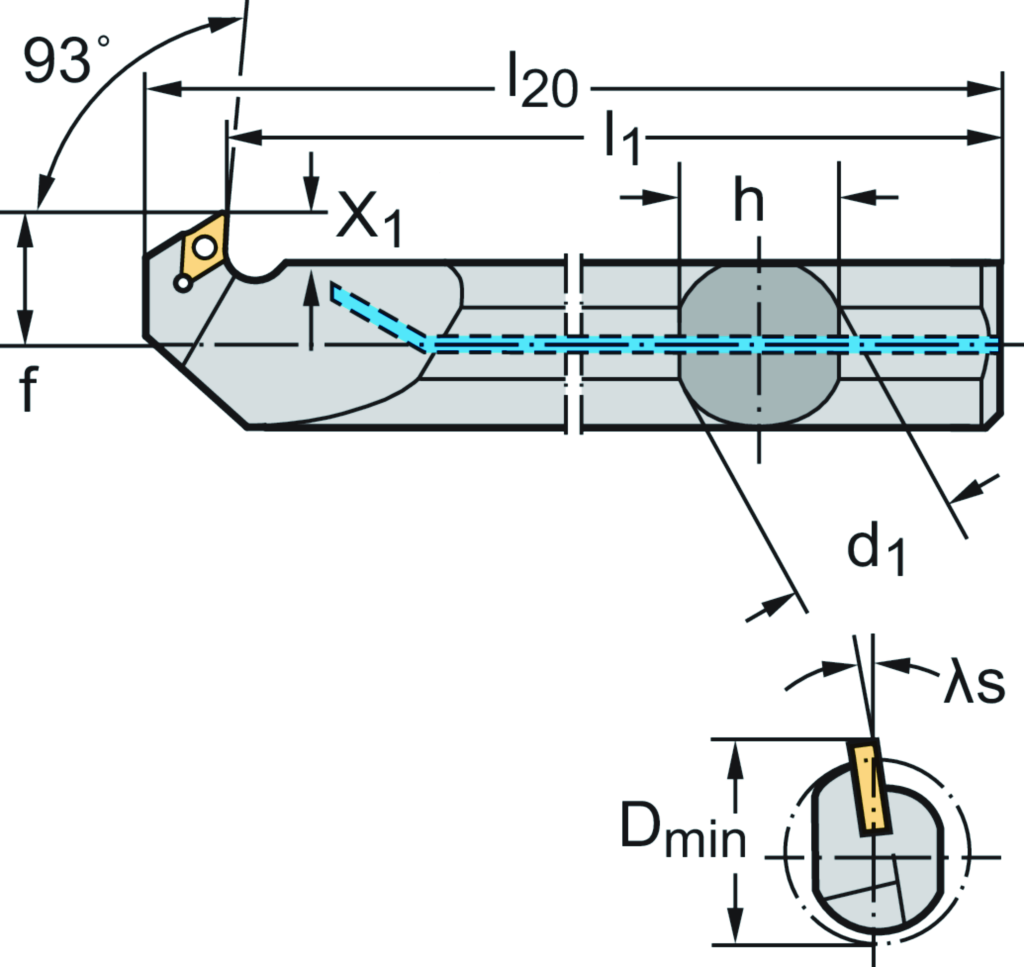

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | A20S-SDUCL07-X |
| Mögliche Wendeschneidplatten | Type | DC .. 0702 .. |
| Mindestdurchmesser | Dmin | 27 mm |
| Plattensitzgröße | Plattensitzgröße | 7 |
| Verbindungsdurchmesser | d1 | 20 mm |
| Funktionale Breite | f | 15 mm |
| Schafthöhe | h | 18 mm |
| Funktionale Länge | l1 | 250 mm |
| Gesamtlänge | l20 | 262,2 mm |
| Spanwinkel, orthogonal | γ | 0 ° |
| Neigungswinkel | λs | -2,1 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TRNGIBI - Internal turning tool - boring - indexable | ||
| Körperdurchmesser | BD | 20 mm |
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL22G2000$$$$ |
| Anzahl Schneidteile | CICT | 1 |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Kühlmitteldruck | CP | 10 |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | G |
| Schneidkantenlänge | CW | 7,7 |
| Kühlschmierstoff-Austritt | CXSC | 3 |
| Aufnahmegröße, maschinenseitig | CZCMS | 200 |
| Bohrungsdurchmesser min. | DMIN | 27 |
| Formtyp maschinenseitig | FMT | EXT |
| Orthogonalspanwinkel | GAMO | 0 |
| Schafthöhe | H | 18 |
| Schneidrichtung | HAND | L |
| Funktionshöhe | HF | 0 |
| Trennstellenkodierung Schneidplatte | IIC | ISO$DC0702003****** |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 3 |
| Neigungswinkel | LAMS | -2,088 |
| Funktionslänge | LF | 250 |
| Bezeichnung Schneidplatte | MIID | DCMT 07 02 04 |
| Anzahl Nutzungsmöglichkeiten | NOI | 400 |
| Nachschleifrestmenge | OAL | 262,2 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Eintauchwinkel, max. | RMPX | 30 |
| Schneidplattenformcode | SC | D |
| Plattensitzkodierung | SSC | 7 |
| Drehmoment | TQ | 0,9 |
| Bildkennung | TSYCISO | A-SDUCL-ISO-INNEN-X |
| Funktionsbreite | WF | 15 |
| Masse (Gewicht) | WT | 0,564 |
| Abstand XY-Ebene werkstückseitig | XYWD | -250 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 15 |
| Nach DIN4000-90-1 - Klemmhalter, Bohrstange zum Drehen | ||
| Schneidkantenlänge | A1 | 7,7 mm |
| Funktionsbreite | A2 | 15 mm |
| Funktionslänge | A3 | 250 mm |
| Funktionshöhe | A4 | 0 mm |
| Bohrungsdurchmesser min. | A6 | 27 mm |
| Kraglänge | B3 | 262,2 mm |
| Nachschleifrestmenge | B5 | 262,2 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 22 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 200 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 20 mm |
| Schafthöhe | C4 | 18 mm |
| Masse (Gewicht) | D7 | 0,564 kg |
| Einstellwinkel | E1 | 3 ° |
| Art des Einstellwinkels | E2 | B |
| Eckenwinkel Schneidplatte | E3 | 55 ° |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | -2,088 ° |
| Schneidrichtung | F1 | L |
| Halterform | F2 | G |
| Befestigungsart Schneidplatte | F5 | S |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 3 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | A20S-SDUCL07-X |
| Produktbezeichnung | J22 | 91 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$DC0702003****** |
| Bezeichnung Schneidplatte | J42 | DCMT 07 02 04 |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL22G2000$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DDI |
| Kraglänge | LPR | 262,2 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
