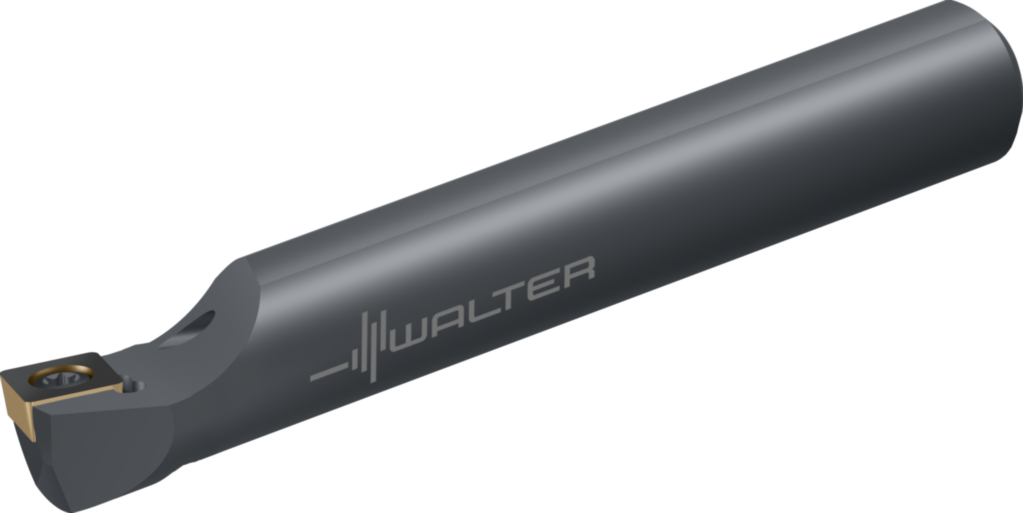

Bohrstange – Schraubenspannung A25T-SSKCL12
Walter
182,00 €
Produktnummer:
WA-5194518
Verfügbar - Mindestbestellmenge: 1 PCE
A = Stahlausführung mit IK
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D21PS |
Produktinformationen "Bohrstange – Schraubenspannung A25T-SSKCL12"
Bohrstange – Schraubenspannung A...-SSKC • Walter Turn • metrisch • Zylinderschaft mit Spannfläche • links • 25mm • quadratische Platte • SC .. 1204 ..

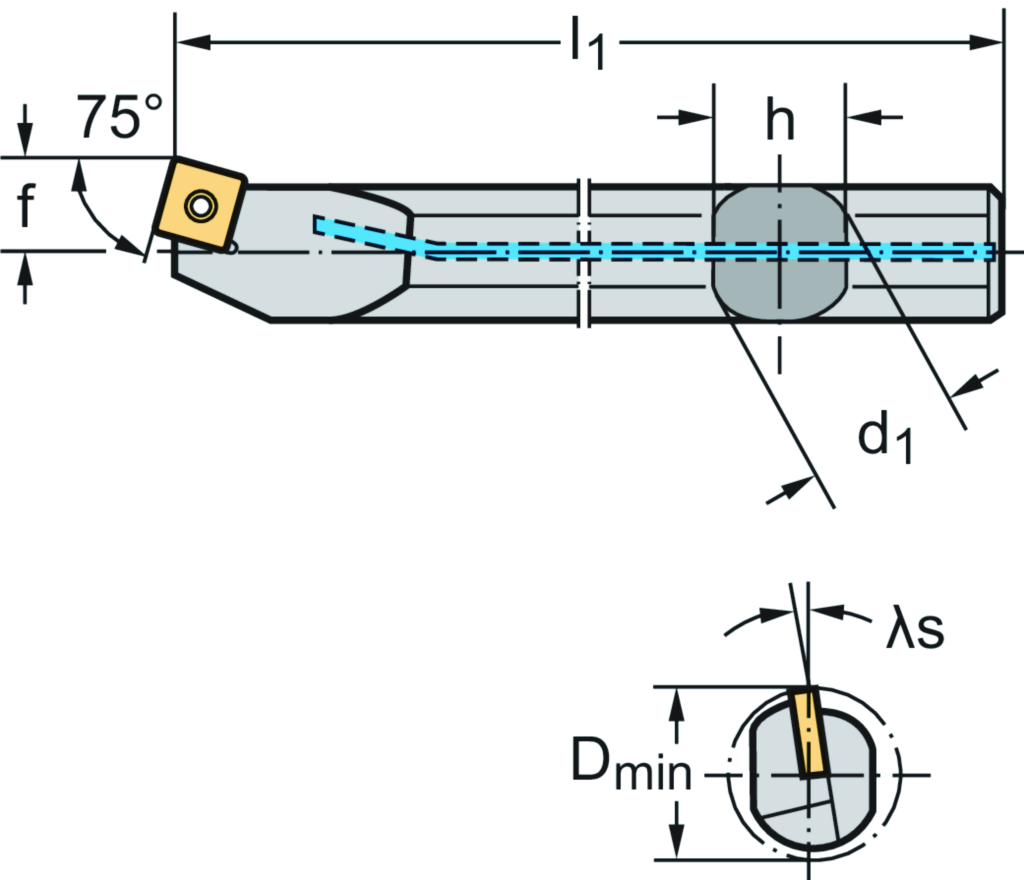

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | A25T-SSKCL12 |
| Mögliche Wendeschneidplatten | Type | SC .. 1204 .. |
| Mindestdurchmesser | Dmin | 32 mm |
| Plattensitzgröße | Plattensitzgröße | 12 |
| Verbindungsdurchmesser | d1 | 25 mm |
| Funktionale Breite | f | 17 mm |
| Schafthöhe | h | 23 mm |
| Funktionale Länge | l1 | 300 mm |
| Spanwinkel, orthogonal | γ | 0 ° |
| Neigungswinkel | λs | -4,7 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TRNGIBI - Internal turning tool - boring - indexable | ||
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL22G2500$$$$ |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | G |
| Schneidkantenlänge | CW | 12,7 |
| Kühlschmierstoff-Austritt | CXSC | 3 |
| Aufnahmegröße, maschinenseitig | CZCMS | 250 |
| Formtyp maschinenseitig | FMT | EXT |
| Schafthöhe | H | 23 |
| Trennstellenkodierung Schneidplatte | IIC | ISO$SC1204003****** |
| Bezeichnung Schneidplatte | MIID | SCMT 12 04 08 |
| Plattensitzkodierung | SSC | 12 |
| Nach DIN4000-90-1 - Klemmhalter, Bohrstange zum Drehen | ||
| Schneidkantenlänge | A1 | 12,7 mm |
| Funktionsbreite | A2 | 17 mm |
| Funktionslänge | A3 | 300 mm |
| Funktionshöhe | A4 | 0 mm |
| Maß a an Funktionslänge | A52 | 3,05 mm |
| Bohrungsdurchmesser min. | A6 | 32 mm |
| Kraglänge | B3 | 303,05 mm |
| Nachschleifrestmenge | B5 | 303,05 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 22 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 250 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 25 mm |
| Schafthöhe | C4 | 23 mm |
| Masse (Gewicht) | D7 | 0,94 kg |
| Einstellwinkel | E1 | 75 ° |
| Art des Einstellwinkels | E2 | B |
| Eckenwinkel Schneidplatte | E3 | 90 ° |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | -4,709 ° |
| Schneidrichtung | F1 | L |
| Halterform | F2 | G |
| Befestigungsart Schneidplatte | F5 | S |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 3 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | A25T-SSKCL12 |
| Produktbezeichnung | J22 | 93 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$SC1204003****** |
| Bezeichnung Schneidplatte | J42 | SCMT 12 04 08 |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL22G2500$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DDI |
| Kraglänge | LPR | 303,05 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
| Nachschleifrestmenge | OAL | 303,05 mm |
