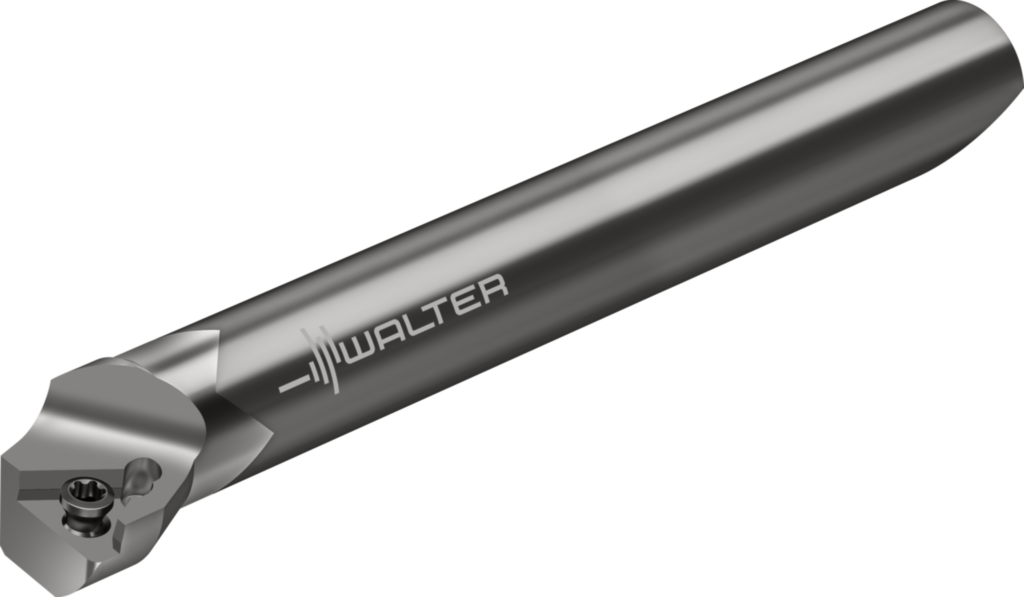

Bohrstange für Precision XT mit Wendeschneidplatte EB710.TC06
Walter
255,00 €
Produktnummer:
WA-8217278
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| EB100 |
Produktinformationen "Bohrstange für Precision XT mit Wendeschneidplatte EB710.TC06"
Bohrstange für Precision XT mit Wendeschneidplatte EB700 • Dc min=12mm • TC .. 06T1 ..
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | EB710.TC06 |
| Mögliche Wendeschneidplatten | Type | TC .. 06T1 .. |
| Minimaler Schnittdurchmesser | Dc min | 12 mm |
| Schneidenlänge | Lc | 41 mm |
| Verbindungsdurchmesser | d1 | 8 mm |
| Funktionale Breite | f | 6 mm |
| Funktionale Länge | l12 | 66,3 mm |
| Gesamtlänge | l1 | 67,5 mm |
| Einspannlänge | l5 | 26.5 |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ACC - Accessory item | ||
| Masse (Gewicht) | WT | 0,041 kg |
| Nach DIN4000-90-1 - Klemmhalter, Bohrstange zum Drehen | ||
| Schneidkantenlänge | A1 | 6,9 mm |
| Funktionsbreite | A2 | 6 mm |
| Funktionslänge | A3 | 66,25 mm |
| Funktionshöhe | A4 | 0 mm |
| Bohrungsdurchmesser min. | A6 | 12 mm |
| Kraglänge | B3 | 41 mm |
| Nachschleifrestmenge | B5 | 67,5 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 54 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 80 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 8 mm |
| Masse (Gewicht) | D7 | 0,041 kg |
| Einstellwinkel | E1 | 92 ° |
| Eckenwinkel Schneidplatte | E3 | 60 ° |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | -8 ° |
| Schneidrichtung | F1 | R |
| Befestigungsart Schneidplatte | F5 | S |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 3 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | EB710.TC06 |
| Produktbezeichnung | J22 | 8006 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$TC06T1003****04 |
| Bezeichnung Schneidplatte | J42 | TCMT 06 T1 00 RE=0 |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL54F8000$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | BAB |
| Kraglänge | LPR | 41 mm |
| Halslänge | NECK_LENGTH | 40 |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
