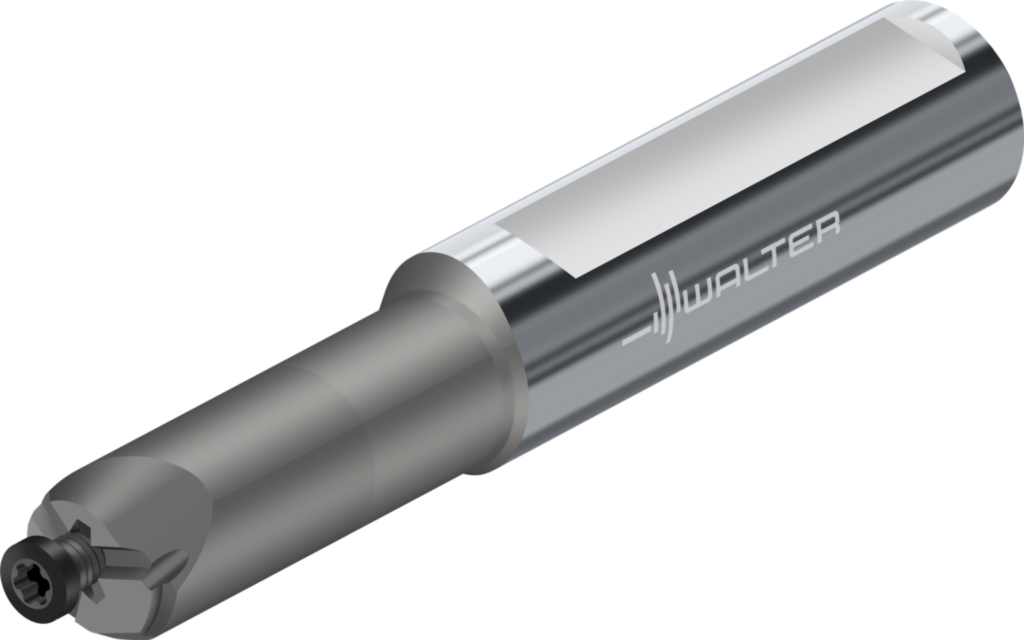

Bohrstange für Wechselkopf – Axial Stechen W3271.E0625R-42-WE09
Walter
358,00 €
Produktnummer:
WA-8657076
Verfügbar - Mindestbestellmenge: 1 PCE
E = Vollhartmetallausführung mit IK
Schraubenklemmung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| W3271 |
Produktinformationen "Bohrstange für Wechselkopf – Axial Stechen W3271.E0625R-42-WE09"

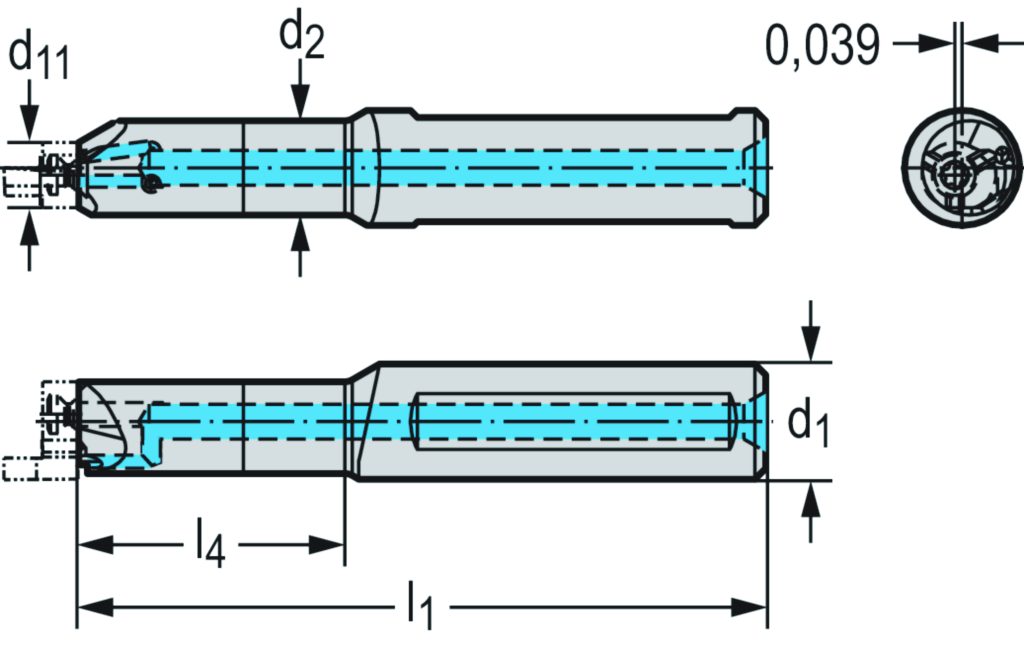

Bohrstange für Wechselkopf – Axial Stechen W3271-E • inch • Schraubenklemmung • E = Vollhartmetallausführung mit IK • d1=5/8 • d11=09F(R)
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | W3271.E0625R-42-WE09 |
| Gewicht | Gewicht | 0,269 lbs |
| Maximale Kraglänge | l4 | 1,583 inch |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPNR - Adaptive item - Non-rotating adaptor | ||
| Balanced By Design | BBD | 0 |
| Körperdurchmesser | BD | 11 |
| Werkzeugausführung | BMC | H |
| Aufnahmeform, maschinenseitig | CCFMS | 22 |
| Aufnahmeform, werkstückseitig | CCFWS | 1 |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL22R6250$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | ZYL |
| Aufnahmetyp, werkstückseitig | CCTWS | BKC |
| Trennstellenkodierung werkstückseitig | CCWS | BKC01CF09R**** |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Kühlmitteldruck | CP | 80 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | R |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | C |
| Kühlschmierstoff-Austritt | CXSC | 3 |
| Aufnahmegröße, maschinenseitig | CZCMS | 625 |
| Aufnahmegröße werkstückseitig | CZCWS | F09R |
| Formtyp werkstückseitig | FMT | INT |
| Schafthöhe | H | 14,875 |
| Schneidrichtung | HAND | N |
| Funktionshöhe | HF | 0 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 36,7 |
| Kraglänge | LPR | 36,7 |
| Nachschleifrestmenge | OAL | 94,7 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 99999 |
| Bildkennung | TSYC | W3271-E-R-INNEN-WE-INCH |
| Funktionsbreite | WF | 0 |
| Masse (Gewicht) | WT | 0,122 |
| Abstand XY-Ebene werkstückseitig | XYWD | -94,7 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
