Bohrstange für Wechselkopf W3270.A0625-12-WE05

Walter

146,00 €

Produktnummer: WA-8657061

Verfügbar - Mindestbestellmenge: 1 PCE

Schraubenklemmung
A = Stahlausführung mit IK

	P	M	K	N	S	H	O
W3270

Produktinformationen "Bohrstange für Wechselkopf W3270.A0625-12-WE05"

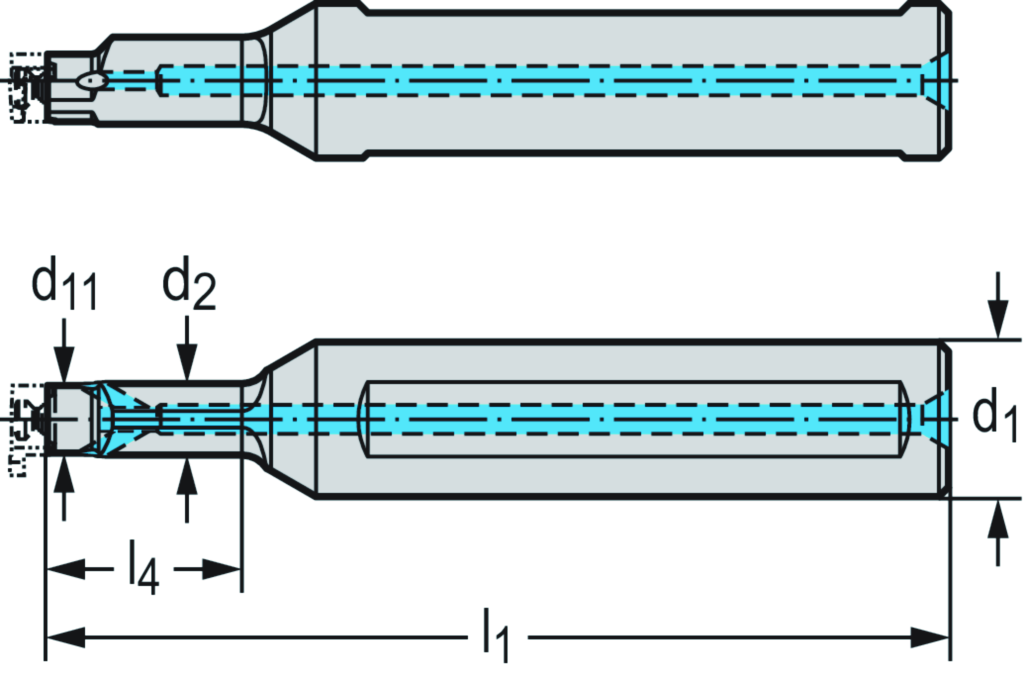

Bohrstange für Wechselkopf W3270-A • inch • Schraubenklemmung • A = Stahlausführung mit IK • d1=5/8 • d11=05

Produktdatenblatt

Beschreibung	Name	Wert
Nach ADPNR - Adaptive item - Non-rotating adaptor
Balanced By Design	BBD	0
Körperdurchmesser	BD	6
Werkzeugausführung	BMC	S
Aufnahmeform, maschinenseitig	CCFMS	22
Aufnahmeform, werkstückseitig	CCFWS	1
Trennstellenkodierung Maschinenseitig	CCMS	ZYL22R6250$$$$
Aufnahmetyp, maschinenseitig	CCTMS	ZYL
Aufnahmetyp, werkstückseitig	CCTWS	BKC
Trennstellenkodierung werkstückseitig	CCWS	BKC01C0050****
Kühlschmierstoff-Eintritt	CNSC	1
Aufnahmeeinheit	CUB	C
Aufnahmeeinheit Genauigkeit maschinenseitig	CUBPMS	R
Aufnahmeeinheit Genauigkeit werkstückseitig	CUBPWS	C
Kühlschmierstoff-Austritt	CXSC	3
Aufnahmegröße, maschinenseitig	CZCMS	625
Aufnahmegröße werkstückseitig	CZCWS	50
Formtyp werkstückseitig	FMT	INT
Schafthöhe	H	14,875
Schneidrichtung	HAND	N
Funktionshöhe	HF	0
Winkellage, Aufnahme, werkstückseitig	KAP	0
Funktionslänge	LF	8,3
Kraglänge	LPR	8,3
Nachschleifrestmenge	OAL	76,3
Rotationswinkel phi	PHI	0
Rotationswinkel rho	RHO	0
Drehzahl, max.	RPMX	99999
Bildkennung	TSYC	W3270-A-INNEN-WE-INCH
Funktionsbreite	WF	0
Masse (Gewicht)	WT	0,09
Abstand XY-Ebene werkstückseitig	XYWD	-76,3
Abstand XZ-Ebene werkstückseitig	XZWD	0
Abstand YZ-Ebene werkstückseitig	YZWD	0
