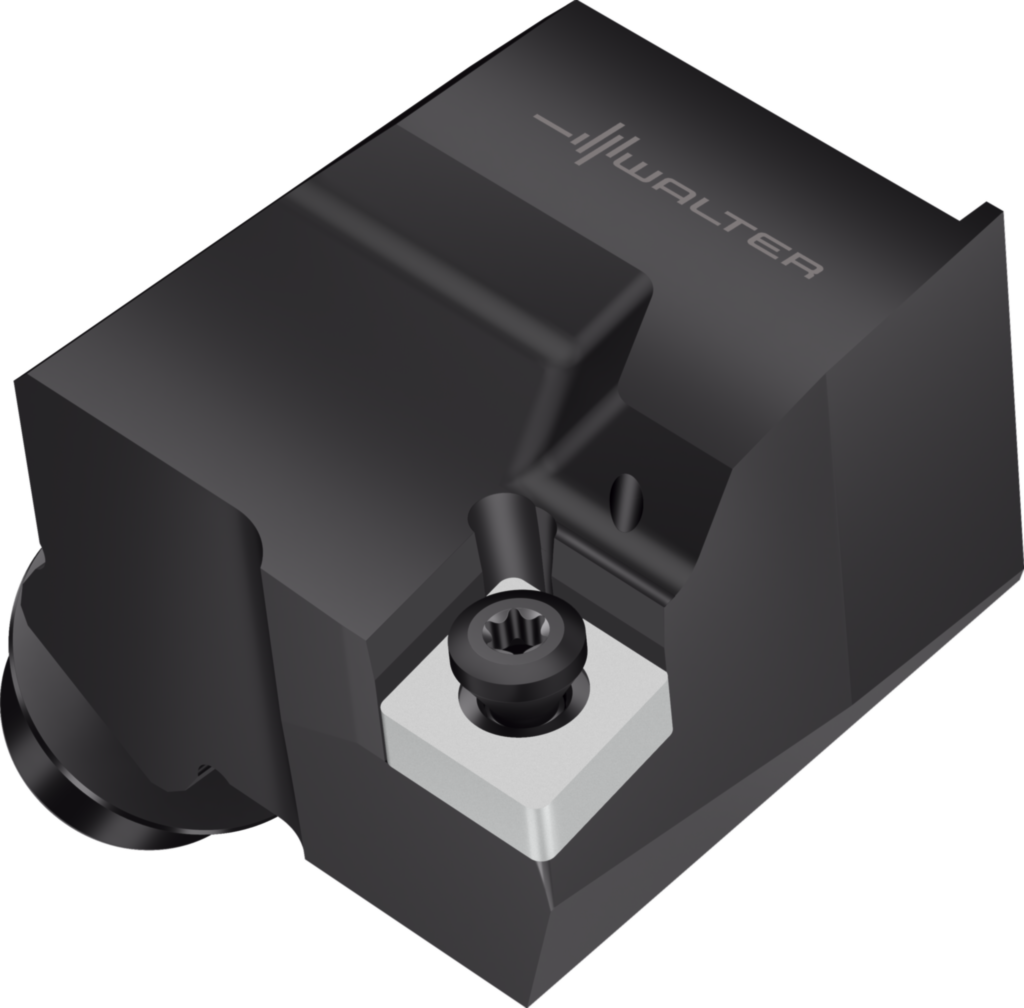

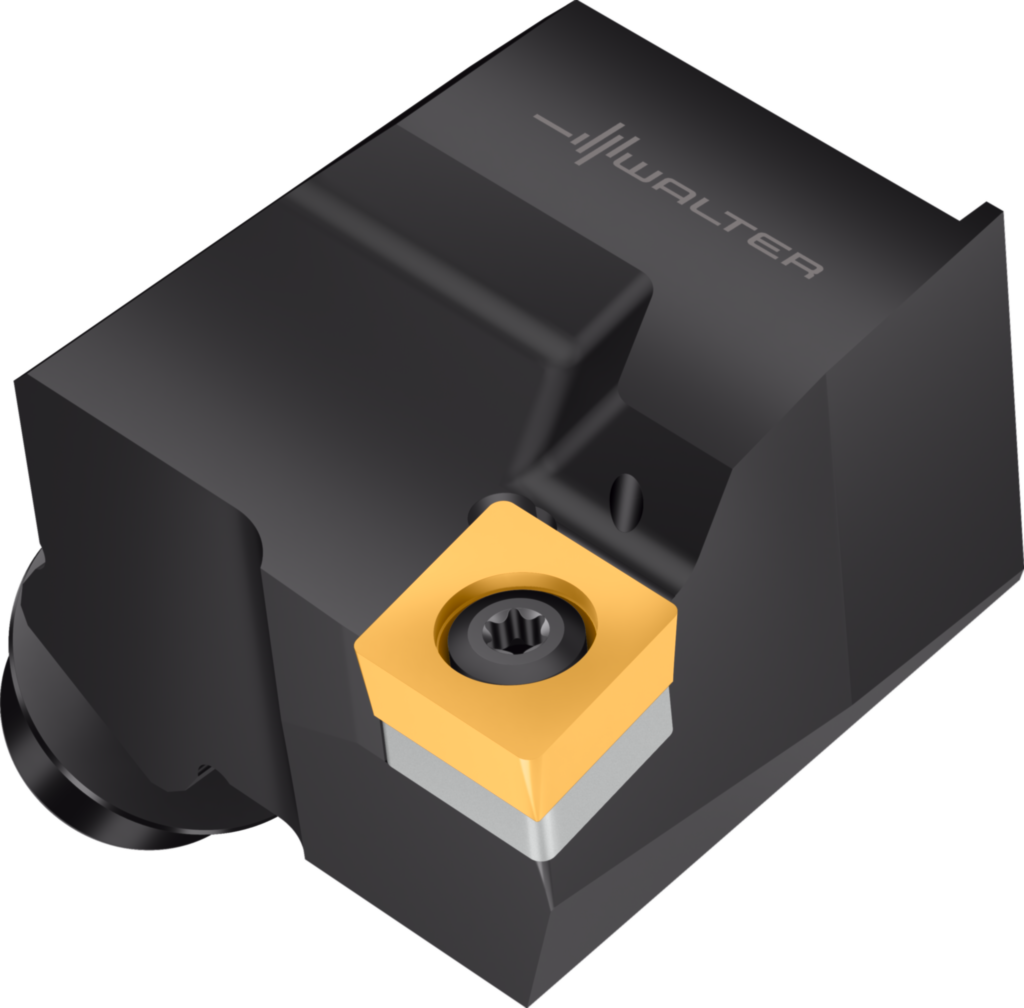

Boring XT Kassette mit CC.. Wendeschneidplatte EB725.CC12
Walter
258,00 €
Produktnummer:
WA-8217293
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| EB100 |
Produktinformationen "Boring XT Kassette mit CC.. Wendeschneidplatte EB725.CC12"
Boring XT Kassette mit CC.. Wendeschneidplatte EB700 • κ=90°
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | EB725.CC12 |
| Mögliche Wendeschneidplatten | Type | CC .. 1204 .. |
| Funktionale Länge | l4 | 40 mm |
Downloads (externe Links zu Dokumenten)

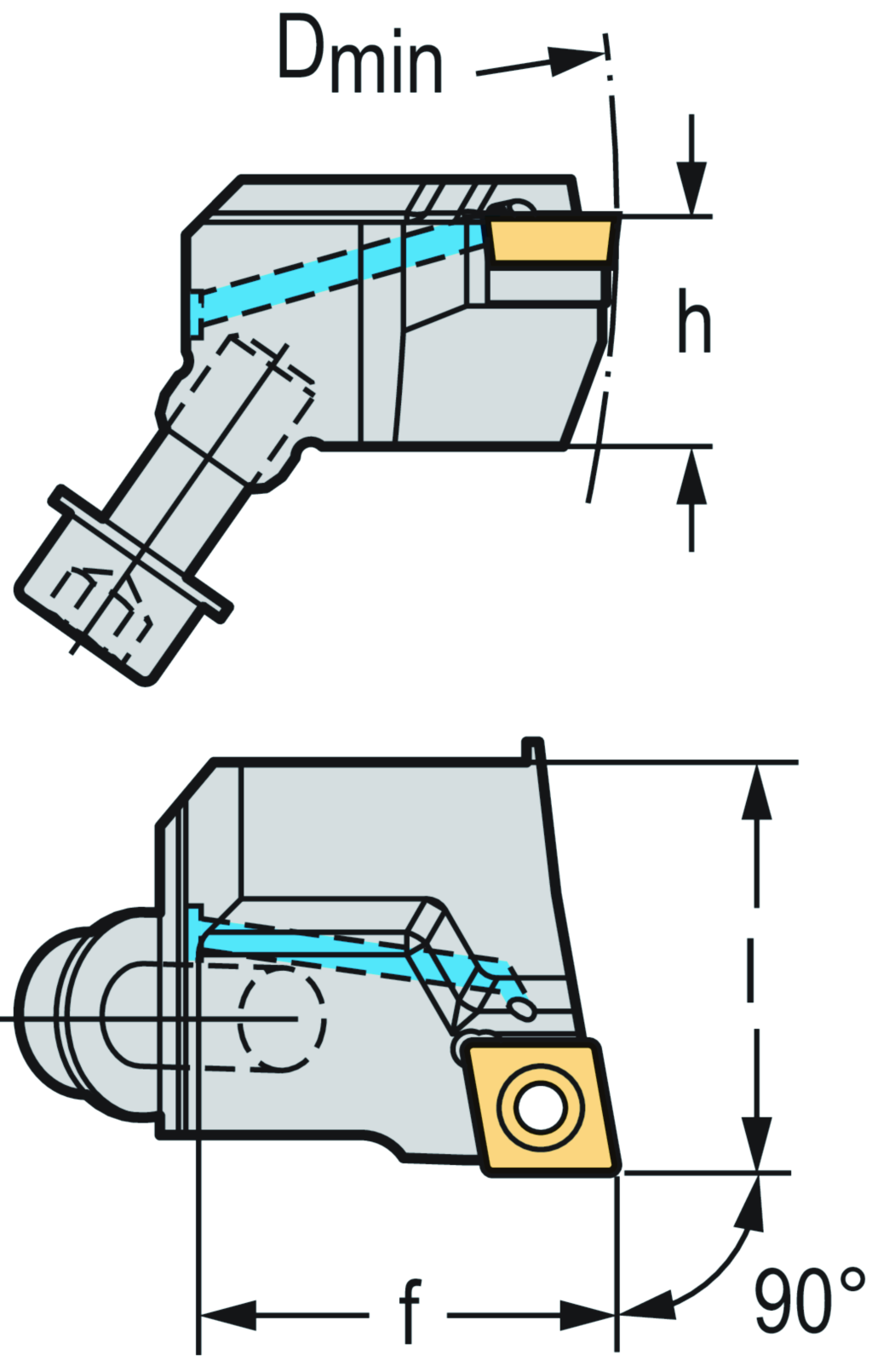

Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach BLTBCI - Cartridge - Built in tool for boring - Cartridge - indexable | ||
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 2 |
| Trennstellenkodierung Maschinenseitig | CCMS | CCB02C0120$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | CCB |
| Kühlmitteldruck | CP | 70 |
| Bohrungsdurchmesser min. | DMIN | 148 |
| Eckenwinkel Schneidplatte | EPSR | 80 |
| Orthogonalspanwinkel | GAMO | 0 |
| Schneidrichtung | HAND | R |
| Funktionshöhe | HF | 22,4 |
| Schneidplattenausführung | IH | R |
| Trennstellenkodierung Schneidplatte | IIC | ISO$CC1204003****** |
| Einstellwinkel | KAPR | 90 |
| Neigungswinkel | LAMS | 0 |
| Funktionslänge | LF | 40 |
| Bezeichnung Schneidplatte | MIID | CCMT 432 |
| Gesamthöhe | OAH | 30,16 |
| Nachschleifrestmenge | OAL | 42 |
| Eckenradius | RE | 0,794 |
| Schneidplattenformcode | SC | C |
| Plattensitzkodierung | SSC | 12 |
| Drehmoment | TQ | 3 |
| Bildkennung | TSYCISO | EB700-RB-CAR-CC |
| Funktionsbreite | WF | 42 |
| Masse (Gewicht) | WT | 0,27 |
| Nach DIN4000-175-12 - Schneidenträger, verstellbar | ||
| Funktionslänge | A3 | 40 mm |
| Kraglänge | B3 | 40 mm |
| Nachschleifrestmenge | B5 | 42 mm |
| Gesamtbreite | B91 | 44,54 mm |
| Bildkennung | BLD | 12 |
| Aufnahmetyp, maschinenseitig | C11 | CCB |
| Aufnahmeform, maschinenseitig | C12 | 2 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 120 |
| Masse (Gewicht) | D7 | 0,27 kg |
| Einstellwinkel | E1 | 90 ° |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | 0 ° |
| Schneidrichtung | F1 | R |
| Befestigungsart Schneidplatte | F5 | S |
| Werkzeugausführung | H4 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | EB725.CC12 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$CC1204003****** |
| Bezeichnung Schneidplatte | J42 | CCMT 432 |
| Trennstellenkodierung Maschinenseitig | J6 | CCB02C0120$$$$ |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-175 |
