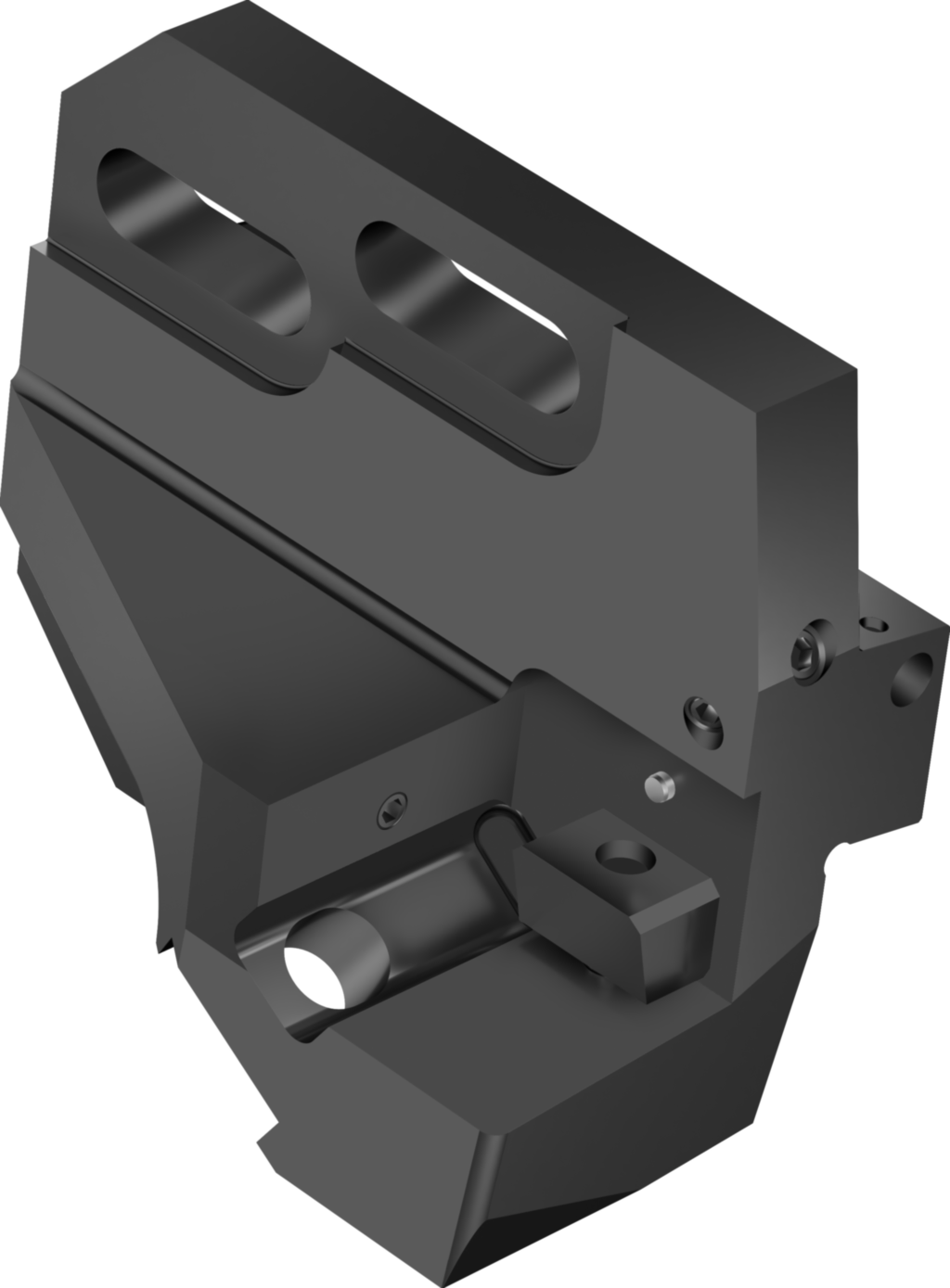

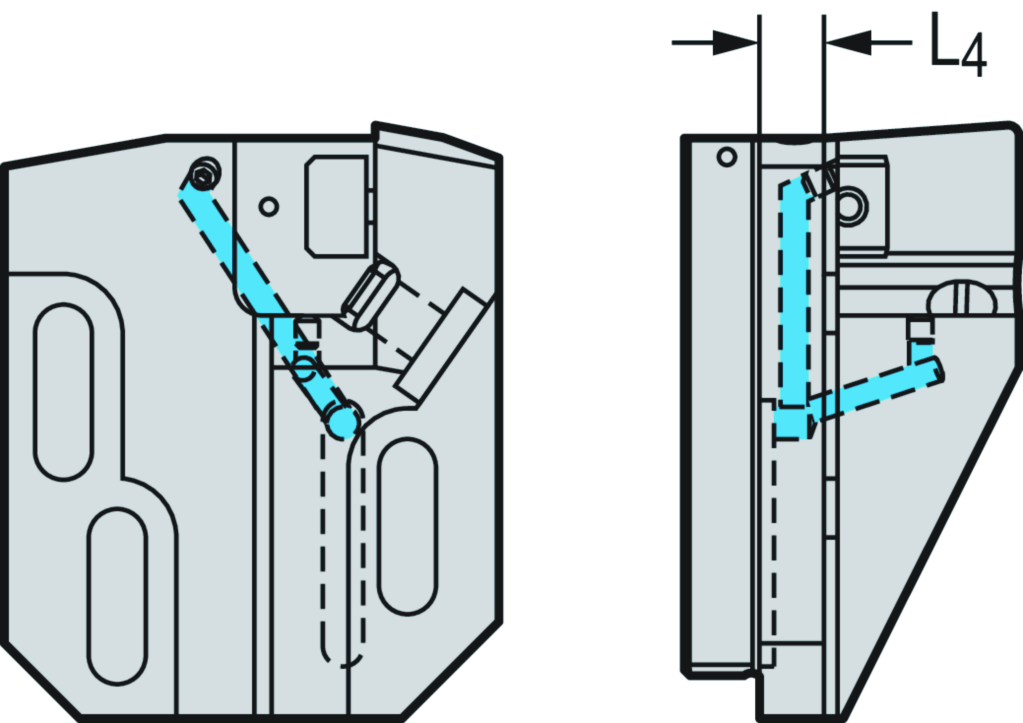

Boring XT - Schneidenträger EB723
Walter
707,00 €
Produktnummer:
WA-8217291
Auf Anfrage - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| EB100 |
Produktinformationen "Boring XT - Schneidenträger EB723"
Boring XT - Schneidenträger EB700
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | EB723 |
| Verbindungsgrößen-Code | d1 | S17R |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPBORBR - Adaptor for boring tool - Bridge | ||
| Einstellmaß, min | ADJLN | 0 mm |
| Einstellmaß (max.), Zentrumsbohrer | ADJLX | 1,5 |
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 1 |
| Aufnahmeform, werkstückseitig | CCFWS | 2 |
| Trennstellenkodierung Maschinenseitig | CCMS | CBC01C0030$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | CBC |
| Aufnahmetyp, werkstückseitig | CCTWS | CCB |
| Trennstellenkodierung werkstückseitig | CCWS | CCB02C0120**** |
| Kühlschmierstoff-Eintritt | CNSC | 4 |
| Kühlmitteldruck | CP | 70 |
| Aufnahmeeinheit | CUB | C |
| Kühlschmierstoff-Austritt | CXSC | 11 |
| Schneidrichtung | HAND | R |
| Funktionshöhe | HF | -20 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 12 |
| Kraglänge | LPR | 56,2 |
| Nachschleifrestmenge | OAL | 56,2 |
| Gesamtbreite | OAW | 79,2 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Bildkennung | TSYC | 16 |
| Funktionsbreite | WF | 13,154 |
| Masse (Gewicht) | WT | 1,036 |
| Abstand XY-Ebene werkstückseitig | XYWD | -12 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 20 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 13,154 |
| Nach DIN4000-84-16 - Brückenelemente | ||
| Funktionslänge | B71 | 12 mm |
| Gesamtbreite | B91 | 79,2 mm |
| Bildkennung | BLD | 16 |
| Aufnahmetyp, maschinenseitig | C11 | CBC |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 30 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 3 mm |
| Aufnahmetyp, werkstückseitig | C51 | CCB |
| Aufnahmeform, werkstückseitig | C52 | 2 |
| Aufnahmeausführung, werkstückseitig | C54 | 9 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 120 |
| Masse (Gewicht) | D7 | 1,036 kg |
| Schneidrichtung | F1 | R |
| Kühlschmierstoff-Eintritt | H21 | 4 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Werkzeugausführung | H4 | S |
| Identifizierende Bestellnummer | J21 | EB723 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | CCB02C0120**** |
| Trennstellenkodierung Maschinenseitig | J6 | CBC01C0030$$$$ |
| Bearbeitungsverfahren | J8 | BAB |
| Normnummer Sachmerkmal | NSM | DIN4000-84 |
