CBN Wendeschneidplatte Drehen – Dreikant positiv 60° TCGW110208TM-3 WBH20
Walter
108,00 €
Produktnummer:
WA-7971025
Verfügbar - Mindestbestellmenge: 2 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P8TC |
Produktinformationen "CBN Wendeschneidplatte Drehen – Dreikant positiv 60° TCGW110208TM-3 WBH20"
CBN Wendeschneidplatte Drehen – Dreikant positiv 60° TCGW ...-TM • WBH20 • r=0,8mm

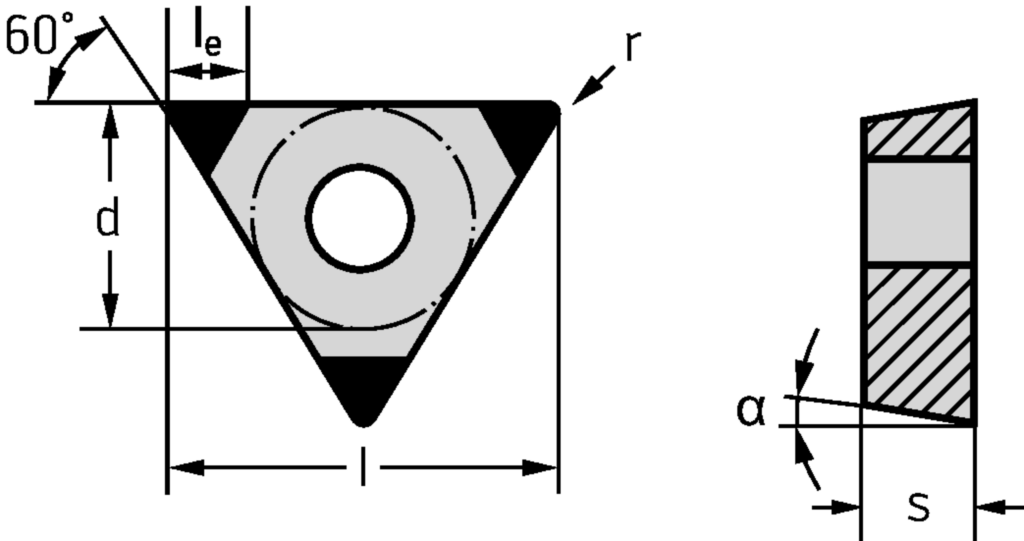

| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | TCGW110208TM-3 WBH20 |
| Anzahl Schneidkanten | Anzahl Schneidkanten | 3 |
| Schnitttiefe | ap | 0.1–0.5 mm |
| Vorschub | f | 0.05–0.25 mm |
| Schneidenlänge | l | 11 mm |
| Schneidkantenlänge begrenzt | le | 2,8 mm |
| Radius | r | 0,8 mm |
| Hauptfreiwinkel | α | 7 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSI - ISO insert | ||
| Normalfreiwinkel, Hauptschneide | AN | 7 ° |
| Spanbrecher, Herstellerbezeichnung | CBMD | TM |
| Schneidenausführung | CECC | T |
| Schneidenanzahl | CEDC | 3 |
| Anzahl Schneidecken | CNC | 3 |
| Beschichtung / Oberfläche | COATING | CBN |
| Kühlschmierstoffdurchführung | CSP | 0 |
| Befestigungslochdurchmesser | D1 | 2,8 |
| Eckenwinkel Schneidplatte | EPSR | 60 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WBH20 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | N |
| Eingeschriebener Kreis | IC | 6,35 |
| Befestigungsart | IFS | 3 |
| Trennstellenkodierung Schneidplatte | IIC | ISO$TC1102083NB$$08 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Schneidkantenlänge | L | 10,999 |
| Begrenzte Schneidenlänge | LE | 2,8 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 0,8 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 2,381 |
| Schneidplattendicke | S1 | 2,381 |
| Plattensitzkodierung | SSC | 11 |
| Toleranzklasse | TC | G |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | C |
| Bildkennung | TSYC | TCGW_TM-3 |
| Planschneidensteuerelement | WEP | 0 |
| Masse (Gewicht) | WT | 0,002 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-76-1 - Schneidplatten - Dreieckig | ||
| Eckenwinkel Schneidplatte | A1 | 60 ° |
| Normalfreiwinkel, Hauptschneide | A2 | 7 ° |
| Schneidkantenlänge | B1 | 10,999 mm |
| Eingeschriebener Kreis | B3 | 6,35 mm |
| Bildkennung | BLD | 1 |
| Schneidkantenhöhe | C1 | 2,381 mm |
| Eckenradius | D1 | 0,8 mm |
| Spanwinkel | D7 | 0 ° |
| Masse (Gewicht) | D75 | 0,002 kg |
| Schneidenausführung | E41 | T |
| Spanbrecher | E6 | 1 |
| Begrenzte Schneidenlänge | E7 | 2,8 mm |
| Spanbrecher, Herstellerbezeichnung | E9 | TM |
| Schneidplattenausführung | F1 | N |
| Anzahl Nutzungsmöglichkeiten | F2 | 3 |
| Toleranzklasse | G1 | G |
| Schneidplattendicke | G4 | 2,381 mm |
| Befestigungsart | G5 | 3 |
| Befestigungslochdurchmesser | G6 | 2,8 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoffdurchführung | H2 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WBH20 |
| Beschichtung / Oberfläche | H5 | CBN |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | C |
| Normnummer | J1 | - |
| Bezeichnung nach Norm | J11 | TCGW110208 |
| Identifizierende Bestellnummer | J21 | TCGW110208TM-3 WBH20 |
| Produktbezeichnung | J22 | 7343 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ISO$TC1102083NB$$08 |
| Normnummer Sachmerkmal | NSM | DIN4000-76 |
