CBN Wendeschneidplatte Drehen – Quadratisch negativ SNGA120408TS-4 WBK20
Walter
126,00 €
Produktnummer:
WA-7823848
Verfügbar - Mindestbestellmenge: 2 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P8SN |
Produktinformationen "CBN Wendeschneidplatte Drehen – Quadratisch negativ SNGA120408TS-4 WBK20"

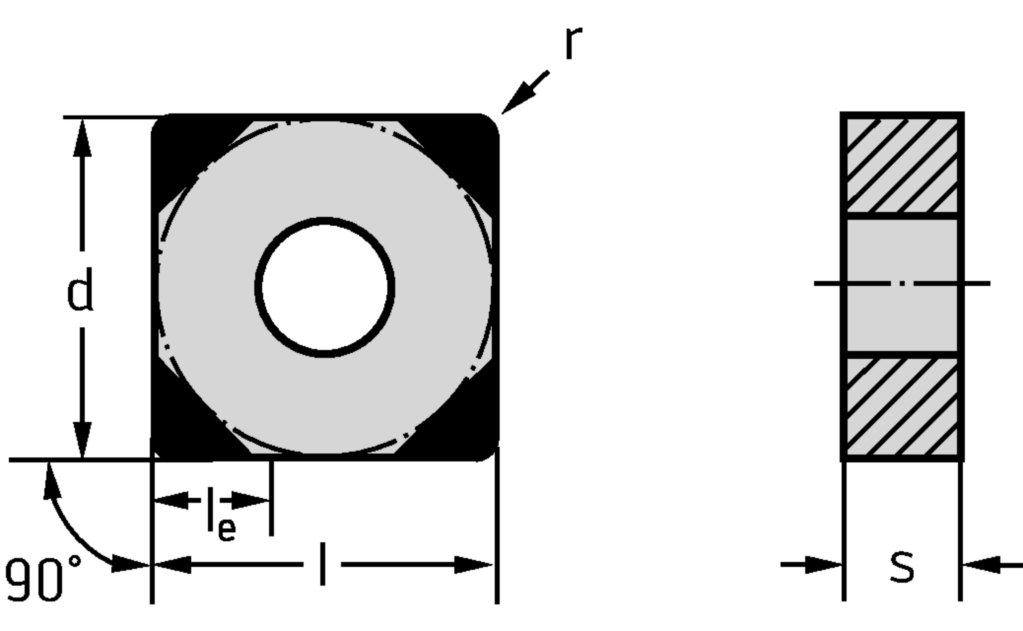

CBN Wendeschneidplatte Drehen – Quadratisch negativ SNGA ...-TS • WBK20 • r=0,8mm
| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | SNGA120408TS-4 WBK20 |
| Anzahl Schneidkanten | Anzahl Schneidkanten | 4 |
| Schnitttiefe | ap | 0.1–2.0 mm |
| Vorschub | f | 0.05–0.30 mm |
| Schneidkantenlänge begrenzt | le | 2,8 mm |
| Radius | r | 0,8 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSI - ISO insert | ||
| Normalfreiwinkel, Hauptschneide | AN | 0 ° |
| Spanbrecher, Herstellerbezeichnung | CBMD | TS |
| Schneidenausführung | CECC | T |
| Schneidenanzahl | CEDC | 4 |
| Anzahl Schneidecken | CNC | 4 |
| Beschichtung / Oberfläche | COATING | CBN |
| Kühlschmierstoffdurchführung | CSP | 0 |
| Befestigungslochdurchmesser | D1 | 5,16 |
| Eckenwinkel Schneidplatte | EPSR | 90 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WBK20 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | N |
| Eingeschriebener Kreis | IC | 12,7 |
| Befestigungsart | IFS | 2 |
| Trennstellenkodierung Schneidplatte | IIC | ISO$SN1204082NB$$08 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Schneidkantenlänge | L | 12,7 |
| Begrenzte Schneidenlänge | LE | 2,8 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 0,8 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 4,762 |
| Schneidplattendicke | S1 | 4,762 |
| Plattensitzkodierung | SSC | 12 |
| Toleranzklasse | TC | G |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | D |
| Bildkennung | TSYC | SNGA_TS-4 |
| Planschneidensteuerelement | WEP | 0 |
| Masse (Gewicht) | WT | 0,016 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-76-2 - Schneidplatten - Quadratisch | ||
| Eckenwinkel Schneidplatte | A1 | 90 ° |
| Normalfreiwinkel, Hauptschneide | A2 | 0 ° |
| Schneidkantenlänge | B1 | 12,7 mm |
| Eingeschriebener Kreis | B3 | 12,7 mm |
| Bildkennung | BLD | 2 |
| Schneidkantenhöhe | C1 | 4,762 mm |
| Eckenradius | D1 | 0,8 mm |
| Spanwinkel | D7 | 0 ° |
| Masse (Gewicht) | D75 | 0,016 kg |
| Schneidenausführung | E41 | T |
| Spanbrecher | E6 | 1 |
| Begrenzte Schneidenlänge | E7 | 2,8 mm |
| Spanbrecher, Herstellerbezeichnung | E9 | TS |
| Schneidplattenausführung | F1 | N |
| Anzahl Nutzungsmöglichkeiten | F2 | 4 |
| Toleranzklasse | G1 | G |
| Schneidplattendicke | G4 | 4,762 mm |
| Befestigungsart | G5 | 2 |
| Befestigungslochdurchmesser | G6 | 5,16 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoffdurchführung | H2 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WBK20 |
| Beschichtung / Oberfläche | H5 | CBN |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | D |
| Normnummer | J1 | - |
| Bezeichnung nach Norm | J11 | SNGA120408 |
| Identifizierende Bestellnummer | J21 | SNGA120408TS-4 WBK20 |
| Produktbezeichnung | J22 | 7143 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ISO$SN1204082NB$$08 |
| Normnummer Sachmerkmal | NSM | DIN4000-76 |
