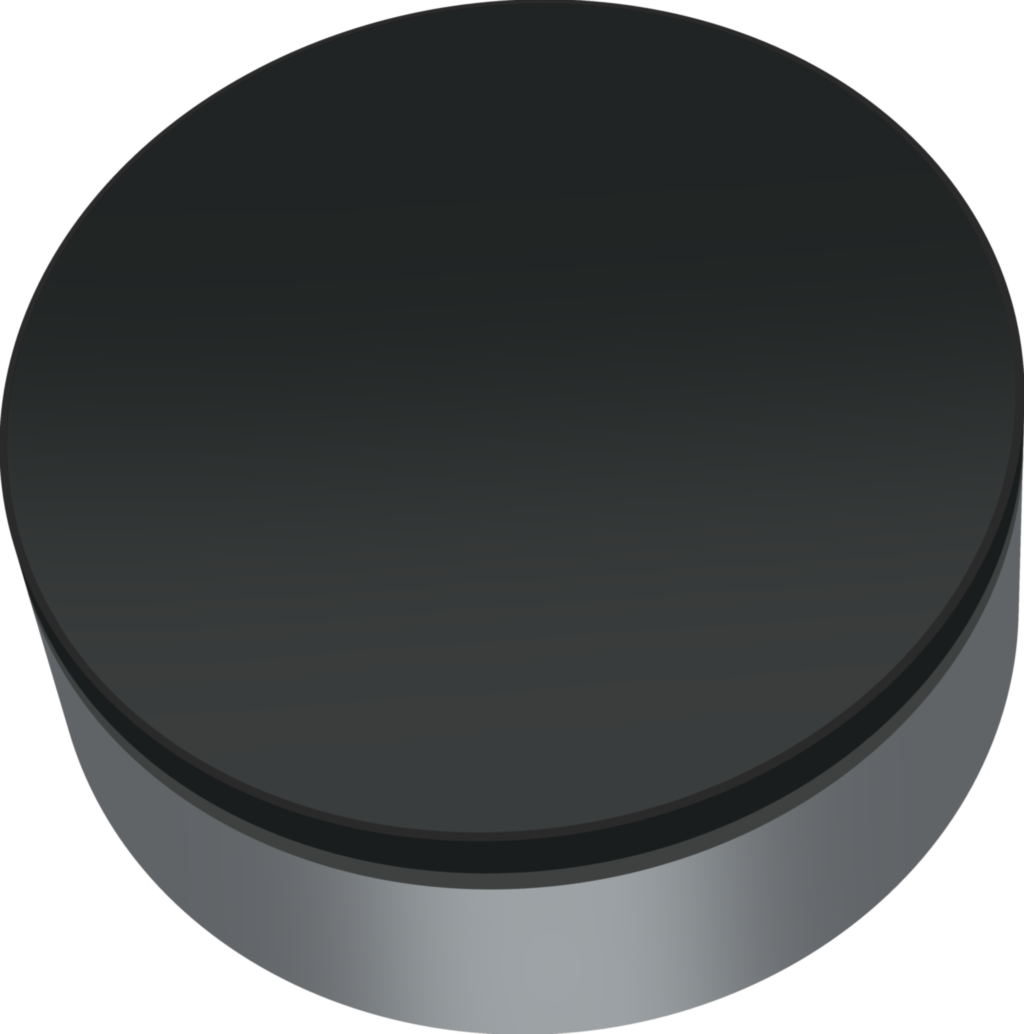

CBN Wendeschneidplatte Drehen – Rund negativ RNGN120400TS-0 WBK20
Walter
194,00 €
Produktnummer:
WA-7823846
Verfügbar - Mindestbestellmenge: 2 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P8RN |
Produktinformationen "CBN Wendeschneidplatte Drehen – Rund negativ RNGN120400TS-0 WBK20"
CBN Wendeschneidplatte Drehen – Rund negativ RNGN ...-TS-0 • WBK20 • r=6,3mm
| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | RNGN120400TS-0 WBK20 |
| Schnitttiefe | ap | 0.1–5.0 mm |

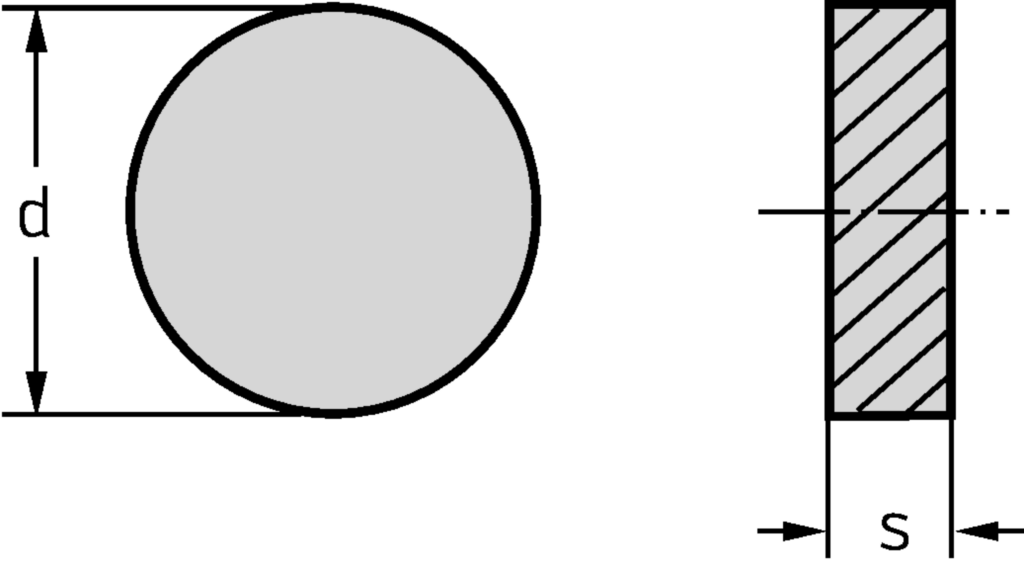

| Durchmesser – Inkreis | d | 12,7 mm |
| Vorschub | f | 0.05–0.40 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSI - ISO insert | ||
| Normalfreiwinkel, Hauptschneide | AN | 0 ° |
| Spanbrecher, Herstellerbezeichnung | CBMD | TS-0 |
| Schneidenausführung | CECC | T |
| Schneidenanzahl | CEDC | 8 |
| Anzahl Schneidecken | CNC | 4 |
| Beschichtung / Oberfläche | COATING | CBN |
| Kühlschmierstoffdurchführung | CSP | 0 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WBK20 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | N |
| Eingeschriebener Kreis | IC | 12,7 |
| Befestigungsart | IFS | 1 |
| Trennstellenkodierung Schneidplatte | IIC | ISO$RN1204001NA$$00 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 6,35 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 4,762 |
| Schneidplattendicke | S1 | 4,762 |
| Plattensitzkodierung | SSC | 12 |
| Toleranzklasse | TC | G |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | RNGN_TS-0 |
| Planschneidensteuerelement | WEP | 0 |
| Masse (Gewicht) | WT | 0,007 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-76-10 - Schneidplatten - Rund | ||
| Normalfreiwinkel, Hauptschneide | A2 | 0 ° |
| Eingeschriebener Kreis | B3 | 12,7 mm |
| Bildkennung | BLD | 10 |
| Schneidkantenhöhe | C1 | 4,762 mm |
| Spanwinkel | D7 | 0 ° |
| Masse (Gewicht) | D75 | 0,007 kg |
| Schneidenausführung | E41 | T |
| Spanbrecher | E6 | 0 |
| Spanbrecher, Herstellerbezeichnung | E9 | TS-0 |
| Schneidplattenausführung | F1 | N |
| Toleranzklasse | G1 | G |
| Schneidplattendicke | G4 | 4,762 mm |
| Befestigungsart | G5 | 1 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoffdurchführung | H2 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WBK20 |
| Beschichtung / Oberfläche | H5 | CBN |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Bezeichnung nach Norm | J11 | RNGN120400 |
| Identifizierende Bestellnummer | J21 | RNGN120400TS-0 WBK20 |
| Produktbezeichnung | J22 | 7150 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ISO$RN1204001NA$$00 |
| Normnummer Sachmerkmal | NSM | DIN4000-76 |
