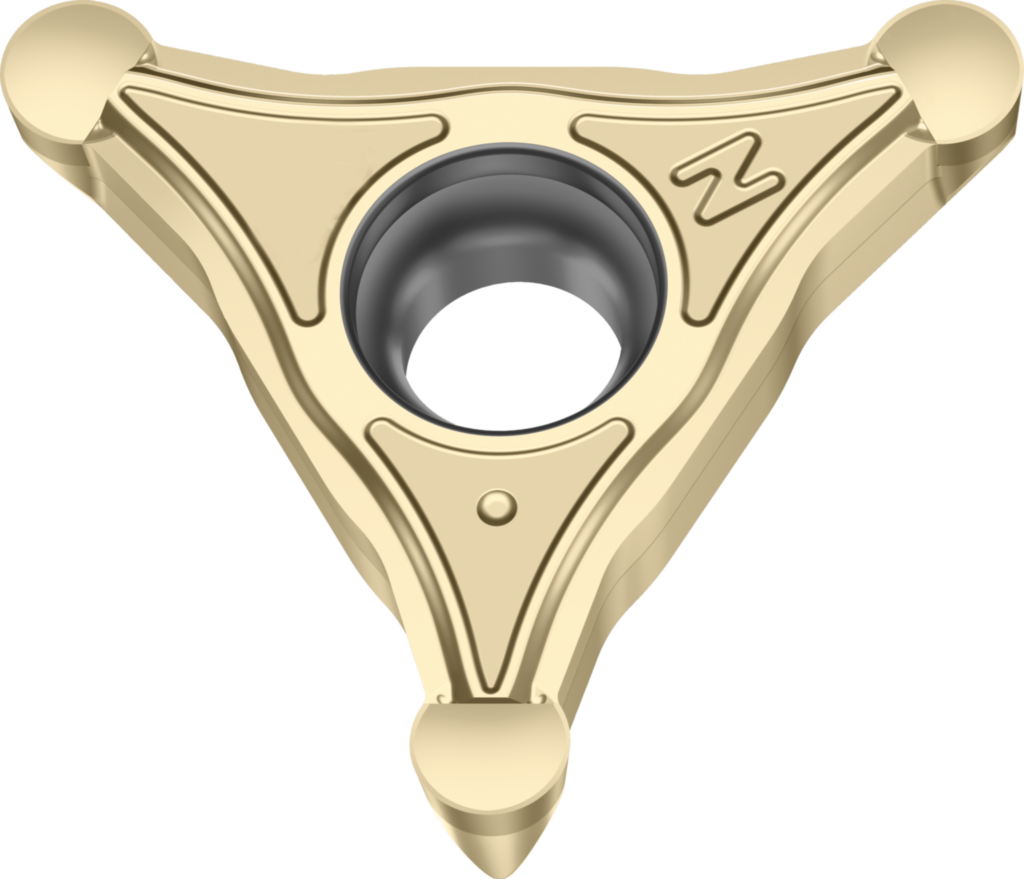

CBN – Wendeschneidplatten Kopierdrehsystem WL25-RC0420NTM-3 WBH20C
Walter
155,00 €
Produktnummer:
WA-8306544
Verfügbar - Mindestbestellmenge: 2 PCE
✔ 3-schneidige, positive Wendeschneidplatten mit WL-Formschluss
✔ Neutrale Ausführung
✔ Neutrale Ausführung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P8WL |
Produktinformationen "CBN – Wendeschneidplatten Kopierdrehsystem WL25-RC0420NTM-3 WBH20C"
CBN – Wendeschneidplatten Kopierdrehsystem WL...-RC... ...-TM • WBH20C • r=2mm

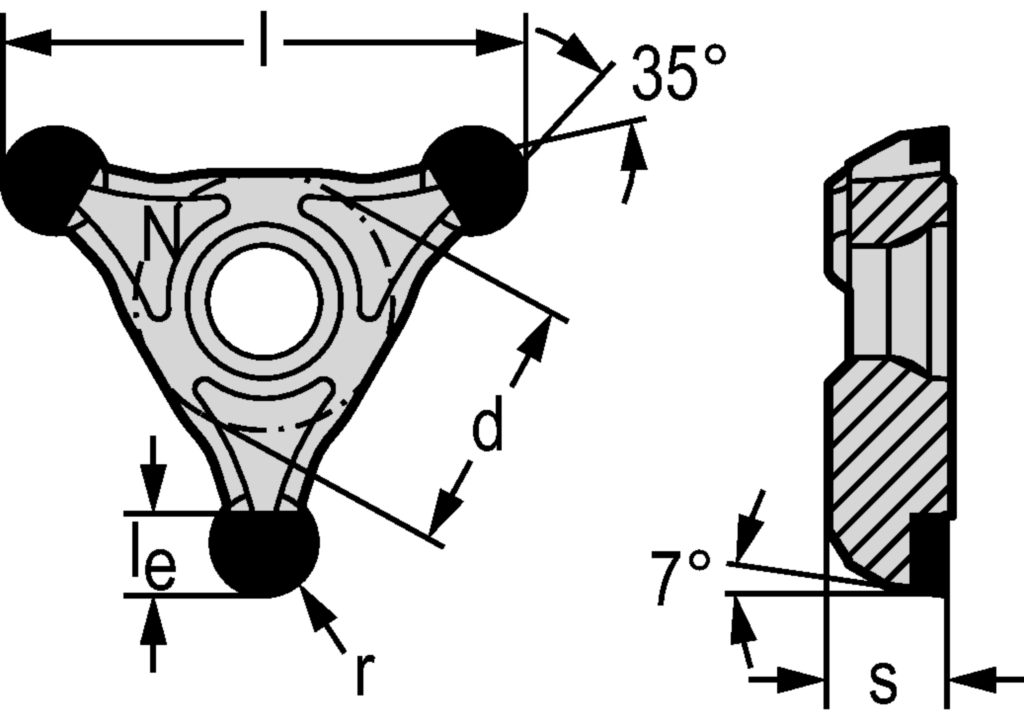

| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | WL25-RC0420NTM-3 WBH20C |
| Anzahl Schneidkanten | Anzahl Schneidkanten | 3 |
| Schnitttiefe | ap | 0.1–2.0 mm |
| Vorschub | f | 0.02–0.50 mm |
| Schneidenlänge | l | 25 mm |
| Schneidenlänge, begrenzt | le | 3,2 mm |
| Radius | r | 2 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSI - ISO insert | ||
| Normalfreiwinkel, Hauptschneide | AN | 7 ° |
| Spanbrecher, Herstellerbezeichnung | CBMD | TM |
| Schneidenausführung | CECC | E |
| Schneidenanzahl | CEDC | 3 |
| Anzahl Schneidecken | CNC | 3 |
| Beschichtung / Oberfläche | COATING | CBN |
| Kühlschmierstoffdurchführung | CSP | 0 |
| Befestigungslochdurchmesser | D1 | 5,5 |
| Eckenwinkel Schneidplatte | EPSR | 35 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WBH20C |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | N |
| Eingeschriebener Kreis | IC | 12,7 |
| Befestigungsart | IFS | 3 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$WL2504203NB$$20 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Schneidkantenlänge | L | 25 |
| Begrenzte Schneidenlänge | LE | 3,2 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 2 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 4,76 |
| Schneidplattendicke | S1 | 4,76 |
| Plattensitzkodierung | SSC | 25 |
| Toleranzklasse | TC | M |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | WL-RCN-TM-3 |
| Planschneidensteuerelement | WEP | 0 |
| Masse (Gewicht) | WT | 0,009 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-76-99 - Sonstige Schneidplatten | ||
| Eckenwinkel Schneidplatte | A1 | 35 ° |
| Normalfreiwinkel, Hauptschneide | A2 | 7 ° |
| Schneidkantenlänge | B1 | 25 mm |
| Eingeschriebener Kreis | B3 | 12,7 mm |
| Bildkennung | BLD | 99 |
| Schneidkantenhöhe | C1 | 4,76 mm |
| Eckenradius | D1 | 2 mm |
| Spanwinkel | D7 | 0 ° |
| Masse (Gewicht) | D75 | 0,009 kg |
| Schneidenausführung | E41 | E |
| Spanbrecher | E6 | 1 |
| Begrenzte Schneidenlänge | E7 | 3,2 mm |
| Spanbrecher, Herstellerbezeichnung | E9 | TM |
| Schneidplattenausführung | F1 | N |
| Anzahl Nutzungsmöglichkeiten | F2 | 3 |
| Toleranzklasse | G1 | M |
| Schneidplattendicke | G4 | 4,76 mm |
| Befestigungsart | G5 | 3 |
| Befestigungslochdurchmesser | G6 | 5,5 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoffdurchführung | H2 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WBH20C |
| Beschichtung / Oberfläche | H5 | CBN |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Bezeichnung nach Norm | J11 | - |
| Identifizierende Bestellnummer | J21 | WL25-RC0420NTM-3 WBH20C |
| Produktbezeichnung | J22 | 8082 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$WL2504203NB$$20 |
| Normnummer Sachmerkmal | NSM | DIN4000-76 |
