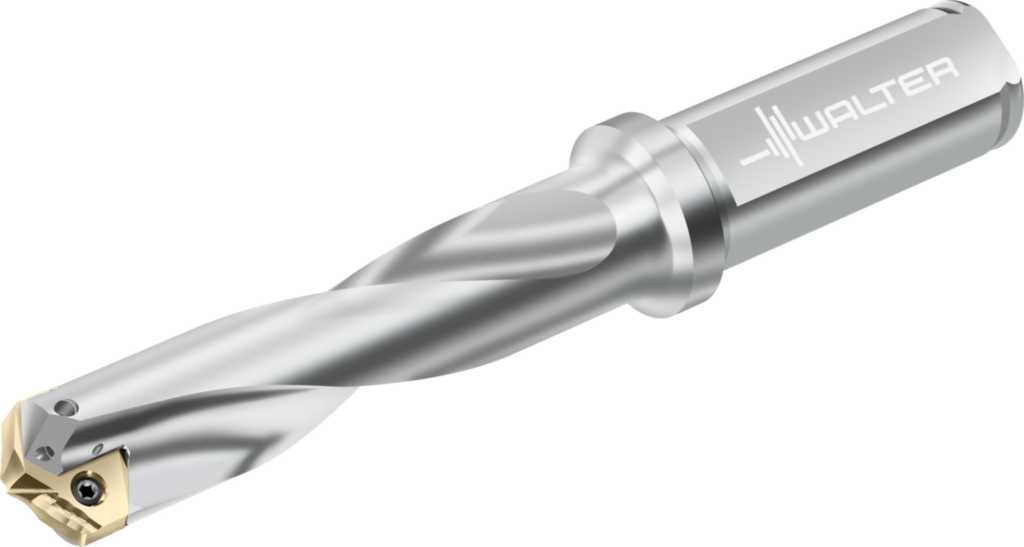

Doppelseitige Wechselplatten-Bohrer D5142-03-12.00F16-A
Walter
277,00 €
Produktnummer:
WA-8625471
Verfügbar - Mindestbestellmenge: 1 PCE
Doppelseitige Wechselplatte
Präzisionskühlung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D5142 |
Produktinformationen "Doppelseitige Wechselplatten-Bohrer D5142-03-12.00F16-A"
Doppelseitige Wechselplatten-Bohrer D5142 • Drion·tec® D-Spade • Zylinderschaft mit Fläche • metrisch • 3xD • Spitzenwinkel 120° • Z=2 • Dc=12mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | D5142-03-12.00F16-A |
| Mögliche Wendeschneidplatten | Type | DS42-A-12, .. |
| Gewicht | Gewicht | 0,12 kg |
| Anzahl Wendeschneidplatten | Anz WSP | 1 |
| Maximaler Schnittdurchmesser | Dc max | 12,99 mm |
| Schneidendurchmesser | Dc min | 12 mm |
| Schneidenlänge | Lc | 40 mm |
| Verbindungsdurchmesser | d1 | 16 mm |
| Flanschdurchmesser | d4 | 20 mm |
| Funktionale Länge | l4 | 67,9 mm |
| Schaftlänge | l5 | 48 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach DRLFIS - Cylindrical hole drill - indexable - symmetrical point | ||
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL11G1600h$06 |
| Anzahl Schneidteile | CICT | 1 |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | G |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 160 |
| Drallwinkel | FHA | 20 |
| Drallrichtung | FHH | R |
| Formtyp maschinenseitig | FMT | EXT |
| Schneidrichtung | HAND | R |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Spannutenlänge | LCF | 55 |
| Funktionslänge | LF | 64,4 |
| Schaftlänge | LS | 48 |
| Spannlänge | LSC | 48 |
| Nutzlänge | LU | 40 |
| Anzahl Nutzungsmöglichkeiten | NOI | 20 |
| Nachschleifrestmenge | OAL | 115,8 |
| Kraglänge | OHX | 67,9 |
| Rotationswinkel phi | PHI | 0 |
| Abstand Schneidenecke zu Schneidenspitze | PL | 3,5 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 99999 |
| Normnummer | STDNO | - |
| Bildkennung | TSYC | D5142-03-F |
| Durchmesserlängenverhältnis | ULDR | 3,333 |
| Masse (Gewicht) | WT | 0,115 |
| Abstand XY-Ebene werkstückseitig | XYWD | -64,4 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-86-10 - Vollbohrer für Bohreinsatz | ||
| Schneidendurchmesser (min.), erste Stufe | A11 | 12 mm |
| Schneidendurchmesser (max.), erste Stufe | A12 | 12 mm |
| Kraglänge | B3 | 67,9 mm |
| Nutzlänge | B4 | 40 mm |
| Nachschleifrestmenge | B5 | 115,8 mm |
| Spannutenlänge | B6 | 55 mm |
| Abstand Schneidenecke zu Schneidenspitze | B7 | 3,5 mm |
| Funktionslänge | B71 | 64,4 mm |
| Bildkennung | BLD | 10 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 11 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 160 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 16 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h6 |
| Schaftlänge | C4 | 48 mm |
| Anzahl wirksamer Schneiden, erste Stufe | D11 | 2 |
| Drehzahl, max. | D6 | 99999 1/min |
| Masse (Gewicht) | D7 | 0,115 kg |
| Winkel, erste Stufe | E1 | 120 ° |
| Schneidrichtung | F1 | R |
| Drallwinkel | Flute_Helix | 20 ° |
| Drallrichtung | Flute_Helix_Direction | R |
| Befestigungsart Schneidplatte, 1. Stufe | G11 | C |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Werkzeugausführung | H4 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | D5142-03-12.00F16-A |
| Produktbezeichnung | J22 | 8066 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J43 | WR$$P512A$***R***** |
| Trennstellenkodierung Schneidplatte | J44 | WR$$P512A$***R***** |
| Bezeichnung Schneidplatte | J45 | DS42-12.00A-F58 |
| Bezeichnung Schneidplatte, Außenschneide, 1. Stufe | J52 | DS42-12.00A-F58 |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL11G1600h$06 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | BVB |
| Trennstellenkodierung Schneidplatte | J91 | WR$$P512A$***R***** |
| Kraglänge | LPR | 67,8 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-86 |
| Nachschleifrestmenge | OAL | 115,8 mm |
