Drehhalter 45° – Pratzenspannung C5-DCMNN-00105-12
Walter
375,00 €
Produktnummer:
WA-5325910
Verfügbar - Mindestbestellmenge: 1 PCE
Walter CaptoTM
Halter für Dreh- und Fräszentren
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D61NK |
Produktinformationen "Drehhalter 45° – Pratzenspannung C5-DCMNN-00105-12"
Drehhalter 45° – Pratzenspannung C...-DCMN • Walter Turn • metrisch • Walter CaptoTM ISO 26623 • κ=95° • Neutral • C5 • rhombische Platte • CN .. 1204 ..

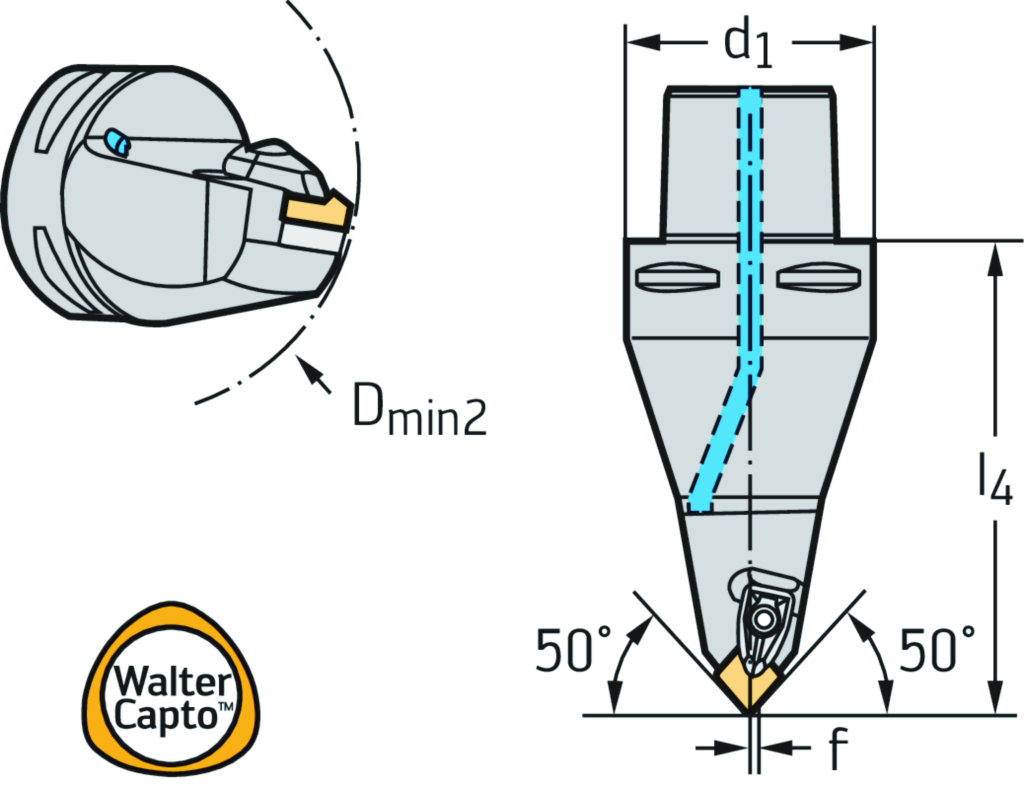

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | C5-DCMNN-00105-12 |
| Mögliche Wendeschneidplatten | Type | CN .. 1204 .. |
| Mindestdurchmesser | Dmin2 | 110 mm |
| Plattensitzgröße | Plattensitzgröße | 12 |
| Verbindungsgrößen-Code | d1 | C5 |
| Funktionale Breite | f | 0 mm |
| Funktionale Länge | l4 | 105 mm |
| Spanwinkel, orthogonal | γ | -6 ° |
| Neigungswinkel | λs | -6 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TRNGEI - External turning tool - indexable | ||
| Werkzeugausführung | BMC | S |
| Anzahl Schneidteile | CICT | 1 |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Kühlmitteldruck | CP | 80 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Kühlschmierstoff-Austritt | CXSC | 3 |
| Aufnahmegröße, maschinenseitig | CZCMS | 500 |
| Bohrungsdurchmesser min. | DMIN | 110 |
| Formtyp maschinenseitig | FMTMS | EXT |
| Orthogonalspanwinkel | GAMO | -6 |
| Schneidrichtung | HAND | N |
| Funktionshöhe | HF | 0 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |

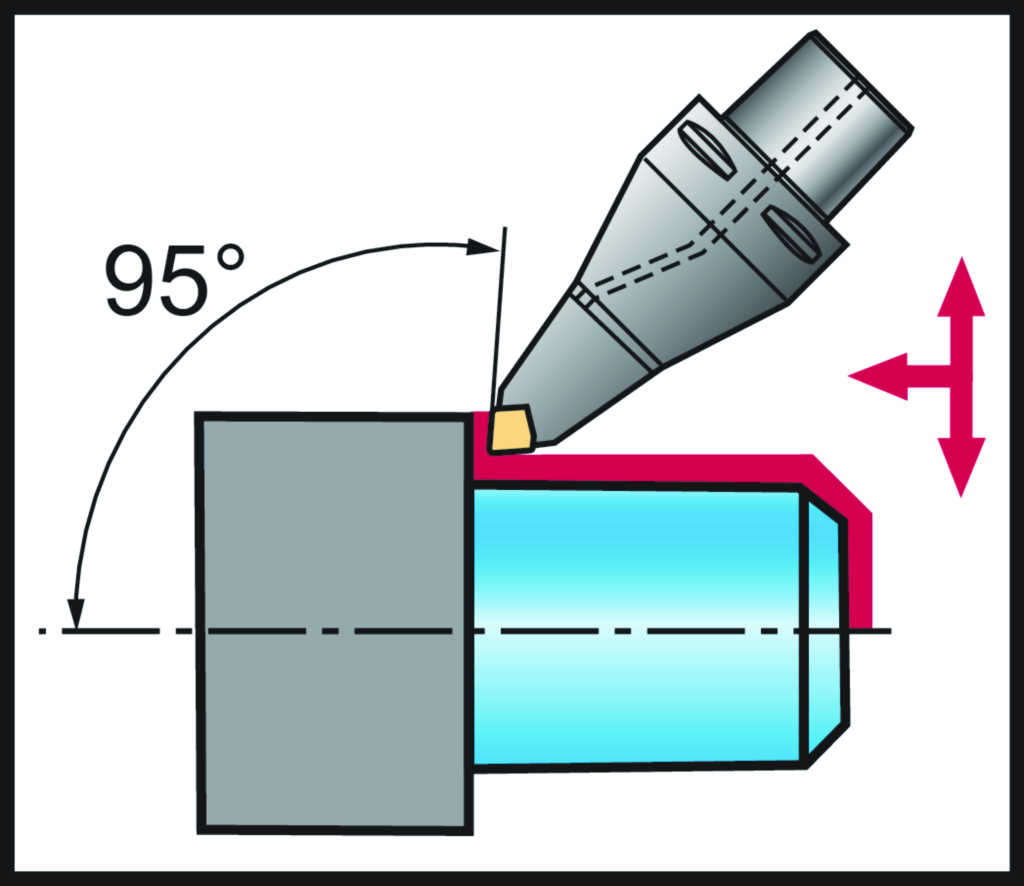

| Einstellwinkel | KAPR | 95 |
| Neigungswinkel | LAMS | -6 |
| Funktionslänge | LF | 105 |
| Bezeichnung Schneidplatte | MIID | CNMG 12 04 08 |
| Anzahl Nutzungsmöglichkeiten | NOI | 400 |
| Nachschleifrestmenge | OAL | 135 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Schneidplattenformcode | SC | C |
| Plattensitzkodierung | SSC | 12 |
| Bildkennung | TSYCISO | DCMN-CAPTO-AUSSEN |
| Funktionsbreite | WF | 0,3 |
| Masse (Gewicht) | WT | 1,13 |
| Abstand XY-Ebene werkstückseitig | XYWD | -105 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | -0,3 |
| Nach DIN4000-90-15 - Neutrale Werkzeugköpfe, Drehen, außen | ||
| Schneidkantenlänge | A1 | 12,9 mm |
| Funktionsbreite | A2 | 0,3 mm |
| Funktionslänge | A3 | 105 mm |
| Funktionshöhe | A4 | 0 mm |
| Kraglänge | B3 | 135 mm |
| Nachschleifrestmenge | B5 | 135 mm |
| Bildkennung | BLD | 15 |
| Aufnahmetyp, maschinenseitig | C11 | CCS |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 500 |
| Masse (Gewicht) | D7 | 1,13 kg |
| Einstellwinkel | E1 | 95 ° |
| Art des Einstellwinkels | E2 | B |
| Eckenwinkel Schneidplatte | E3 | 80 ° |
| Orthogonalspanwinkel | E4 | -6 ° |
| Neigungswinkel | E5 | -6 ° |
| Schneidrichtung | F1 | N |
| Halterform | F2 | G |
| Befestigungsart Schneidplatte | F5 | D |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 3 |
| Normnummer | J1 | ISO26623-1 |
| Identifizierende Bestellnummer | J21 | C5-DCMNN-00105-12 |
| Produktbezeichnung | J22 | 144 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$CN1204002****** |
| Bezeichnung Schneidplatte | J42 | CNMG 12 04 08 |
| Trennstellenkodierung Maschinenseitig | J6 | CCS01C0500$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DFA |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
