Drehhalter 45° – Pratzenspannung C6-DDMNL-33120-15
Walter
431,00 €
Produktnummer:
WA-5325916
Verfügbar - Mindestbestellmenge: 1 PCE
Walter CaptoTM
Halter für Dreh- und Fräszentren
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D61NK |

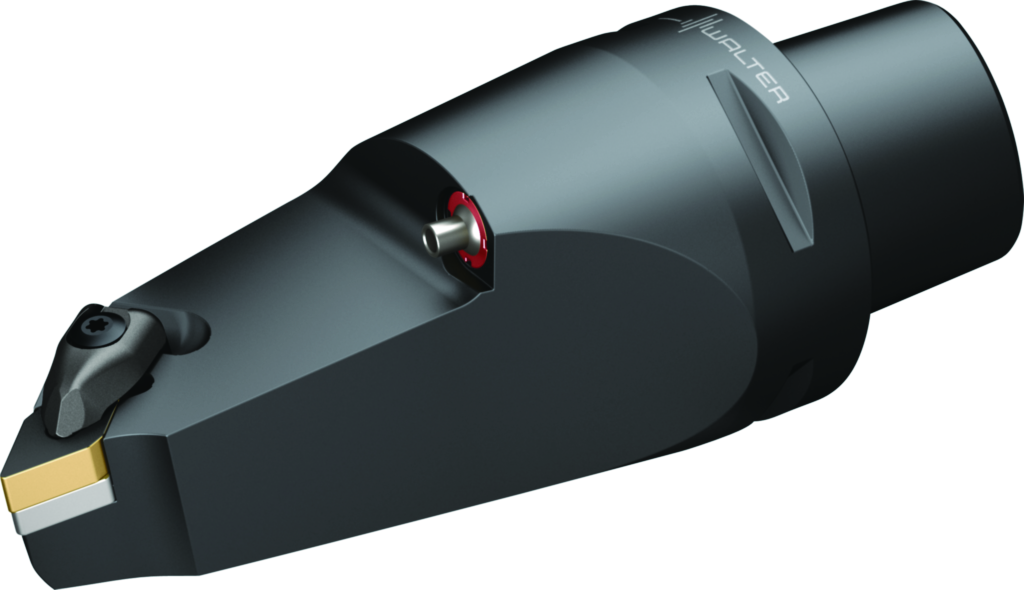

Produktinformationen "Drehhalter 45° – Pratzenspannung C6-DDMNL-33120-15"

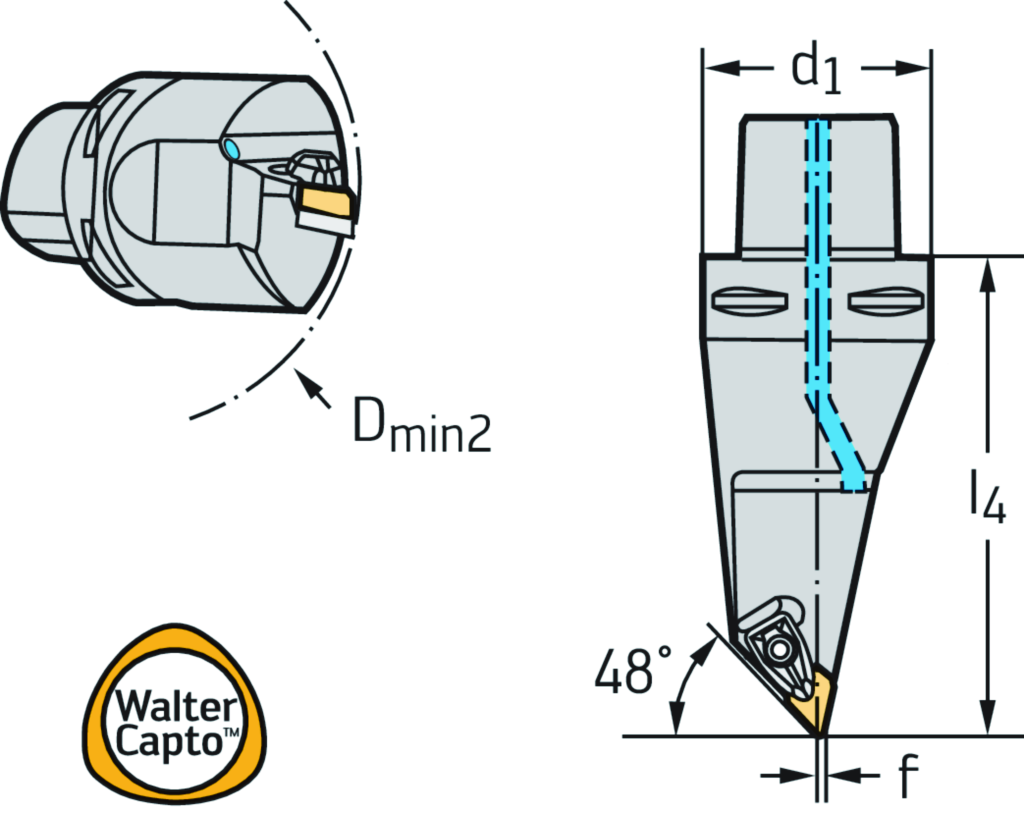

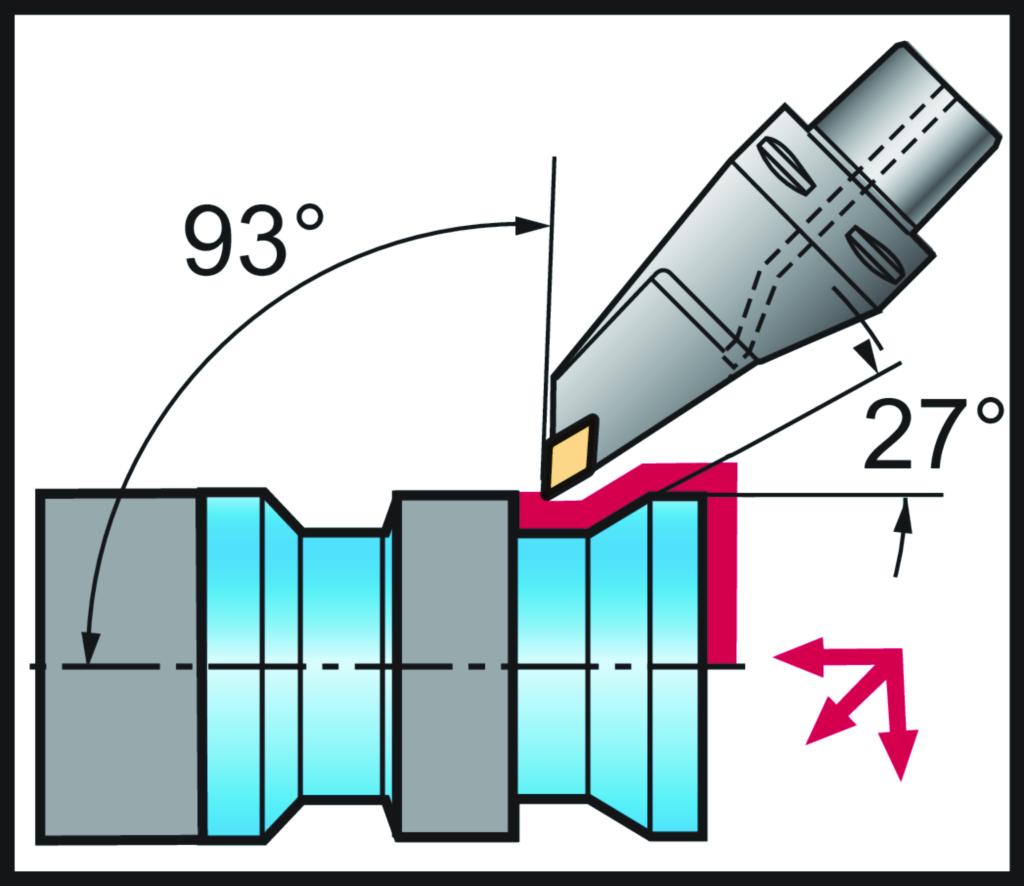

Drehhalter 45° – Pratzenspannung C...-DDMN • Walter Turn • metrisch • Walter CaptoTM ISO 26623 • κ=93° • links • C6 • rhombische Platte • DN .. 1506 ..
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | C6-DDMNL-33120-15 |
| Mögliche Wendeschneidplatten | Type | DN .. 1506 .. |
| Mindestdurchmesser | Dmin2 | 130 mm |
| Plattensitzgröße | Plattensitzgröße | 15 |
| Verbindungsgrößen-Code | d1 | C6 |
| Funktionale Breite | f | 33 mm |
| Funktionale Länge | l4 | 120 mm |
| Spanwinkel, orthogonal | γ | -5 ° |
| Neigungswinkel | λs | -6 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen

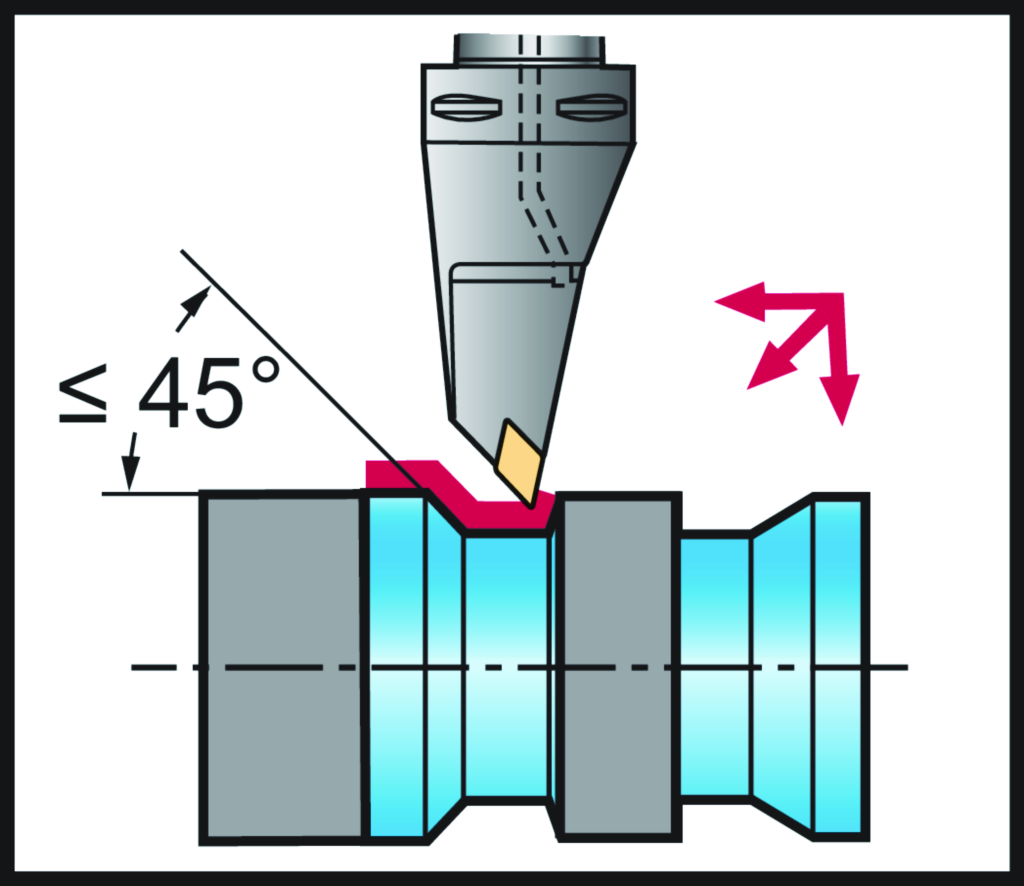

| Beschreibung | Name | Wert |
|---|---|---|
| Nach TRNGEI - External turning tool - indexable | ||
| Werkzeugausführung | BMC | S |
| Anzahl Schneidteile | CICT | 1 |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Kühlmitteldruck | CP | 80 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Kühlschmierstoff-Austritt | CXSC | 3 |
| Aufnahmegröße, maschinenseitig | CZCMS | 630 |
| Bohrungsdurchmesser min. | DMIN | 130 |
| Formtyp maschinenseitig | FMTMS | EXT |
| Orthogonalspanwinkel | GAMO | -5 |
| Schneidrichtung | HAND | L |
| Funktionshöhe | HF | 0 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 93 |
| Neigungswinkel | LAMS | -6 |
| Funktionslänge | LF | 120 |
| Bezeichnung Schneidplatte | MIID | DNMG 15 06 08 |
| Anzahl Nutzungsmöglichkeiten | NOI | 400 |
| Nachschleifrestmenge | OAL | 158 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Eintauchwinkel, max. | RMPX | 45 |
| Schneidplattenformcode | SC | D |
| Plattensitzkodierung | SSC | 15 |
| Bildkennung | TSYCISO | DDMNL-CAPTO-AUSSEN |
| Funktionsbreite | WF | 33 |
| Masse (Gewicht) | WT | 2,108 |
| Abstand XY-Ebene werkstückseitig | XYWD | -120 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 33 |
| Nach DIN4000-90-8 - Werkzeugköpfe zum Drehen, außen | ||
| Schneidkantenlänge | A1 | 15,5 mm |
| Funktionsbreite | A2 | 33 mm |
| Funktionslänge | A3 | 120 mm |
| Funktionshöhe | A4 | 0 mm |
| Kraglänge | B3 | 158 mm |
| Nachschleifrestmenge | B5 | 158 mm |
| Bildkennung | BLD | 8 |
| Aufnahmetyp, maschinenseitig | C11 | CCS |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 630 |
| Masse (Gewicht) | D7 | 2,108 kg |
| Einstellwinkel | E1 | 93 ° |
| Art des Einstellwinkels | E2 | B |
| Eckenwinkel Schneidplatte | E3 | 55 ° |
| Orthogonalspanwinkel | E4 | -5 ° |
| Neigungswinkel | E5 | -6 ° |
| Schneidrichtung | F1 | L |
| Halterform | F2 | G |
| Befestigungsart Schneidplatte | F5 | D |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 3 |
| Normnummer | J1 | ISO26623-1 |
| Identifizierende Bestellnummer | J21 | C6-DDMNL-33120-15 |
| Produktbezeichnung | J22 | 147 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$DN1506002****** |
| Bezeichnung Schneidplatte | J42 | DNMG 15 06 08 |
| Trennstellenkodierung Maschinenseitig | J6 | CCS01C0630$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DFA |
| Kraglänge | LPR | 158 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
| Nachschleifrestmenge | OAL | 158 mm |
