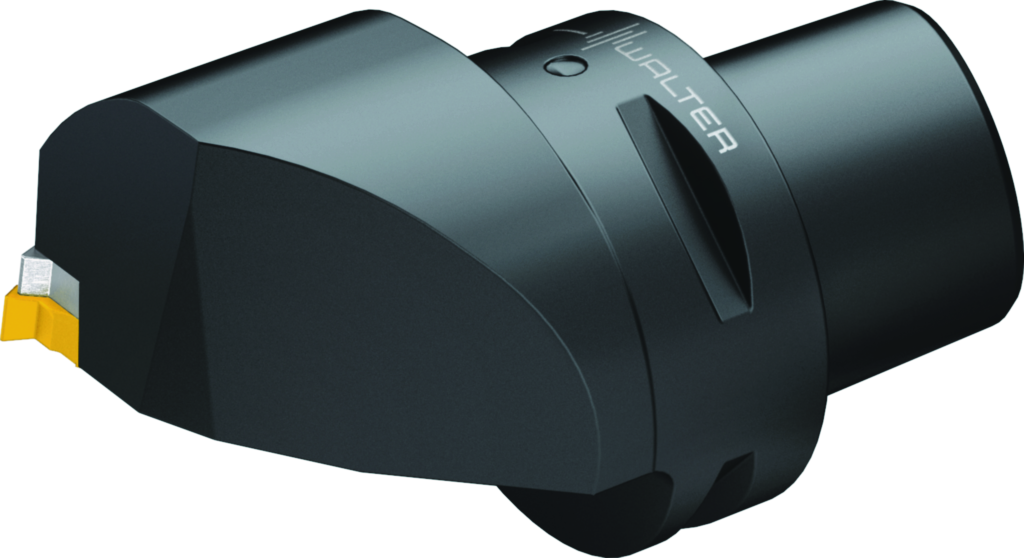

Drehhalter – Außengewinde C4-NTS-OEL27050-16
Walter
262,00 €
Produktnummer:
WA-5011589
Verfügbar - Mindestbestellmenge: 1 PCE
Walter CaptoTM
Überkopflage
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D73NS |
Produktinformationen "Drehhalter – Außengewinde C4-NTS-OEL27050-16"
Drehhalter – Außengewinde C...-NTS-OE • Walter NTS • metrisch • Walter CaptoTM ISO 26623 • links • C4 • NT .. SE16 ..
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | C4-NTS-OEL27050-16 |
| Mögliche Wendeschneidplatten | Type | TS16-E |
| Plattengröße | Plattengröße | 16 |
| Verbindungsgrößen-Code | d1 | C4 |
| Funktionale Breite | f | 27 mm |
| Auskraglänge | l4 | 50 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TRNTHEI - External thread turning tool - indexable | ||
| Axialfreiwinkel | ALP | 10 ° |
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | CCS01C0400$$$$ |
| Anzahl Schneidteile | CICT | 1 |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Kühlmitteldruck | CP | 10 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 400 |
| Einsatzart | DHD | 1 |
| Formtyp maschinenseitig | FMT | EXT |
| Schneidrichtung | HAND | L |
| Funktionshöhe | HF | 0 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$NTSE16**3L***** |
| Winkellage, Aufnahme, werkstückseitig | KAP | 180 |
| Funktionslänge | LF | 50 |
| Kraglänge | LPR | 74 |
| Bezeichnung Schneidplatte | MIID | NTS-E-16 |
| Anzahl Nutzungsmöglichkeiten | NOI | 400 |
| Nachschleifrestmenge | OAL | 74 |
| Rotationswinkel phi | PHI | -90 |
| Rotationswinkel rho | RHO | -1,5 |
| Schneidplattenformcode | SC | T |
| Plattensitzkodierung | SSC | 16 |
| Gewinderichtung | THDH | LH |
| Bildkennung | TSYC | NTS-OE-16-CAPTO |
| Masse (Gewicht) | WT | 0,473 |
| Abstand XY-Ebene werkstückseitig | XYWD | -50 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 27 |
| Nach DIN4000-90-9 - Werkzeugköpfe, Gewindedrehen außen | ||
| Funktionsbreite | A2 | 27 mm |
| Funktionslänge | A3 | 50 mm |
| Funktionshöhe | A4 | 0 mm |
| Kraglänge | B3 | 74 mm |
| Nachschleifrestmenge | B5 | 74 mm |
| Bildkennung | BLD | 9 |
| Aufnahmetyp, maschinenseitig | C11 | CCS |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 400 |
| Masse (Gewicht) | D7 | 0,473 kg |
| Einstellwinkel | E1 | 90 ° |
| Art des Einstellwinkels | E2 | E |
| Schneidrichtung | F1 | L |
| Halterform | F2 | G |
| Einsatzart | F3 | 1 |
| Befestigungsart Schneidplatte | F5 | S |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | ISO26623-1 |
| Identifizierende Bestellnummer | J21 | C4-NTS-OEL27050-16 |
| Produktbezeichnung | J22 | 469 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | WR$$NTSE16**3L***** |
| Bezeichnung Schneidplatte | J42 | NTS-E-16 |
| Trennstellenkodierung Maschinenseitig | J6 | CCS01C0400$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DGA |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
