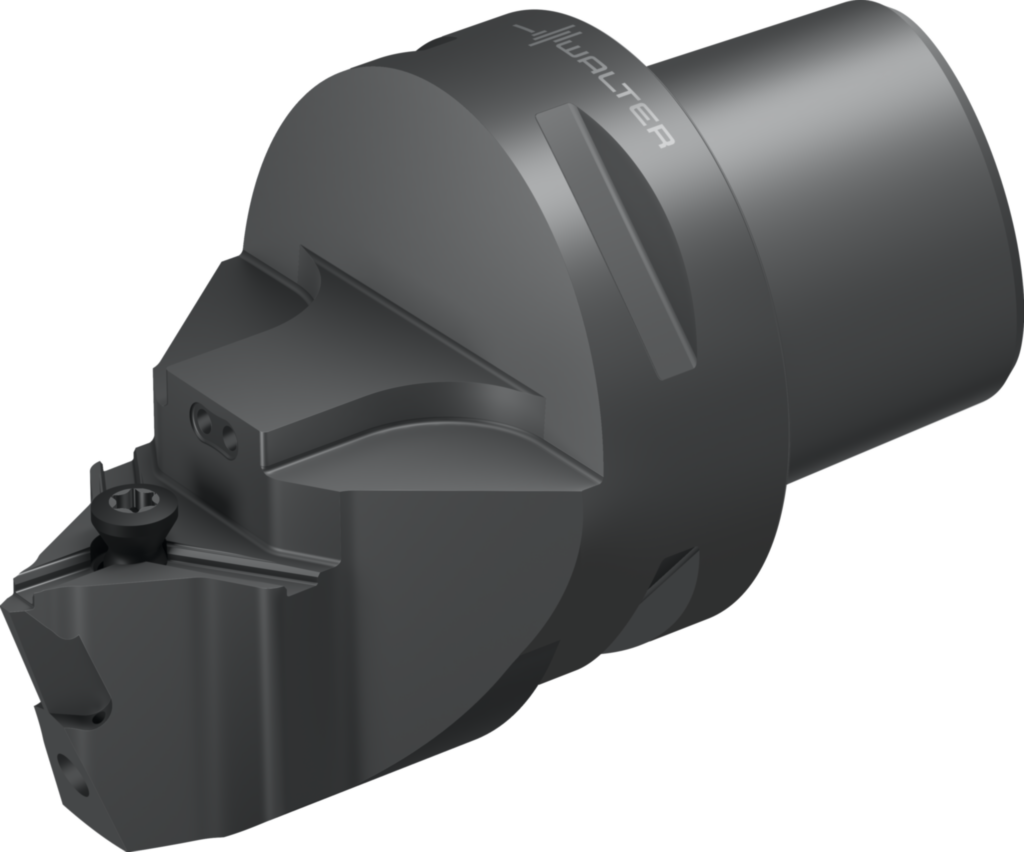

Drehhalter – Kopierdrehsystem W1010-C5N-WL25-P
Walter
436,00 €
Produktnummer:
WA-8320857
Verfügbar - Mindestbestellmenge: 1 PCE
✔ 3-schneidige, positive Wendeschneidplatten mit WL-Formschluss
✔ Neutrale, linke und rechte Ausführung passen ins gleiche Werkzeug
✔ FP4-, MP4-, FM4- und MM4-Geometrie mit 35°-Spitzenwinkel
✔ MU6-Geometrie, Vollradius-Wendeschneidplatten
✔ Sorten: WKP01G, WPP10G, WPP20G, WMP20S, WSM01, WSM10S, WSM20S, WSM30S und WBH20C
✔ Neutrale, linke und rechte Ausführung passen ins gleiche Werkzeug
✔ FP4-, MP4-, FM4- und MM4-Geometrie mit 35°-Spitzenwinkel
✔ MU6-Geometrie, Vollradius-Wendeschneidplatten
✔ Sorten: WKP01G, WPP10G, WPP20G, WMP20S, WSM01, WSM10S, WSM20S, WSM30S und WBH20C
Walter CaptoTM
Präzisionskühlung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| W1010 |
Produktinformationen "Drehhalter – Kopierdrehsystem W1010-C5N-WL25-P"

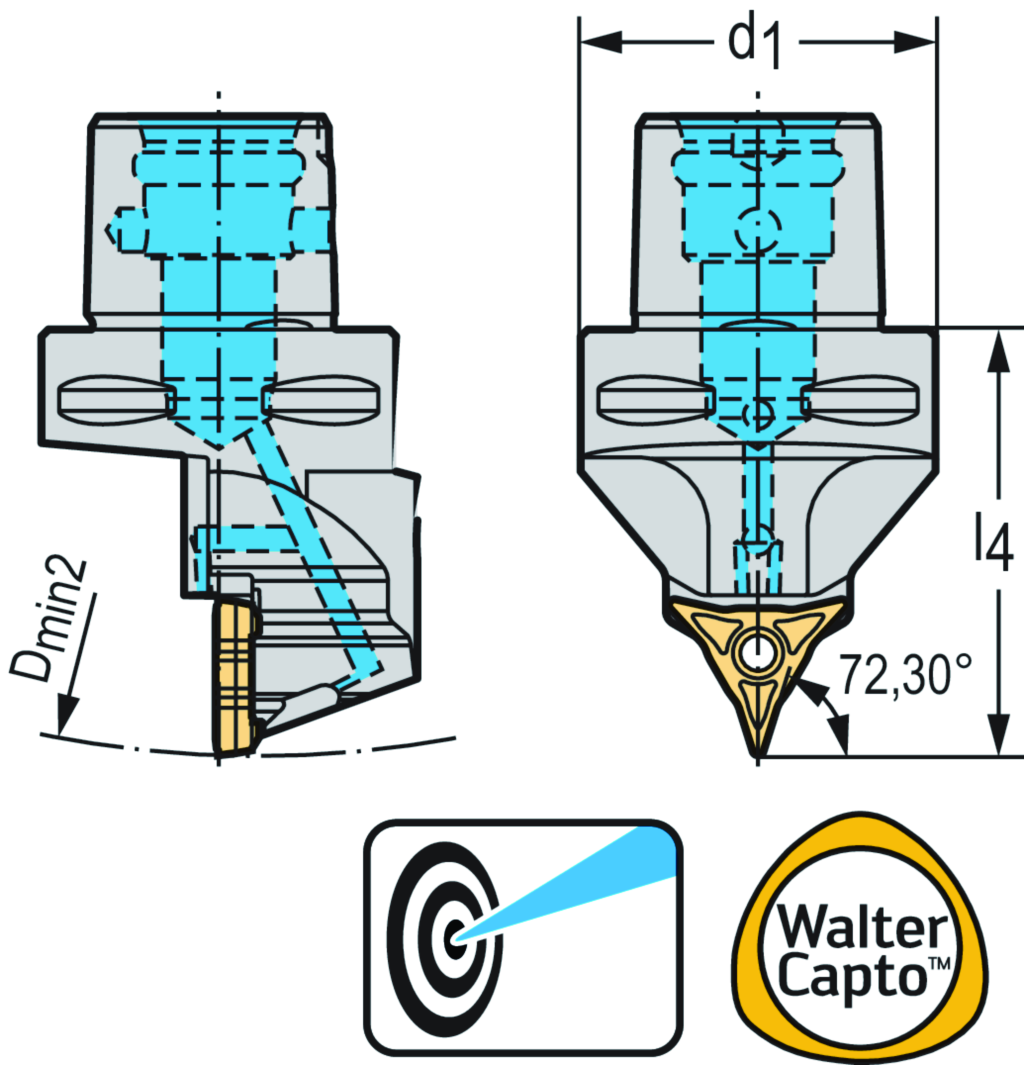

Drehhalter – Kopierdrehsystem W1010-C...-P • Walter Turn • metrisch • Walter CaptoTM ISO 26623 • κ=72,5° • Neutral • C5 • Platte mit speziellem Profil • WL .. 2504 .. • Präzisionskühlung
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | W1010-C5N-WL25-P |
| Mögliche Wendeschneidplatten | Type | WL25.. |
| Verbindungsgrößen-Code | d1 | C5 |
| Spanwinkel, orthogonal | γ | 0 ° |
| Neigungswinkel | λs | 0 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach DIN4000-90-8 - Werkzeugköpfe zum Drehen, außen | ||
| Schneidkantenlänge | A1 | 25 mm |
| Funktionsbreite | A2 | 0 mm |
| Funktionslänge | A3 | 60 mm |
| Funktionshöhe | A4 | 0 mm |
| Kraglänge | B3 | 90 mm |
| Nachschleifrestmenge | B5 | 90 mm |
| Bildkennung | BLD | 8 |
| Aufnahmetyp, maschinenseitig | C11 | CCS |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 500 |
| Masse (Gewicht) | D7 | 0,57 kg |
| Einstellwinkel | E1 | 72,5 ° |
| Art des Einstellwinkels | E2 | B |
| Eckenwinkel Schneidplatte | E3 | 35 ° |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | 0 ° |
| Schneidrichtung | F1 | N |
| Halterform | F2 | G |
| Befestigungsart Schneidplatte | F5 | S |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 7 |
| Normnummer | J1 | ISO26623-1 |
| Identifizierende Bestellnummer | J21 | W1010-C5N-WL25-P |
| Produktbezeichnung | J22 | 8101 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | WR$$WL2504**3****** |
| Bezeichnung Schneidplatte | J42 | WL25-VC0708N-MM4 |
| Trennstellenkodierung Maschinenseitig | J6 | CCS01C0500$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DFA |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
