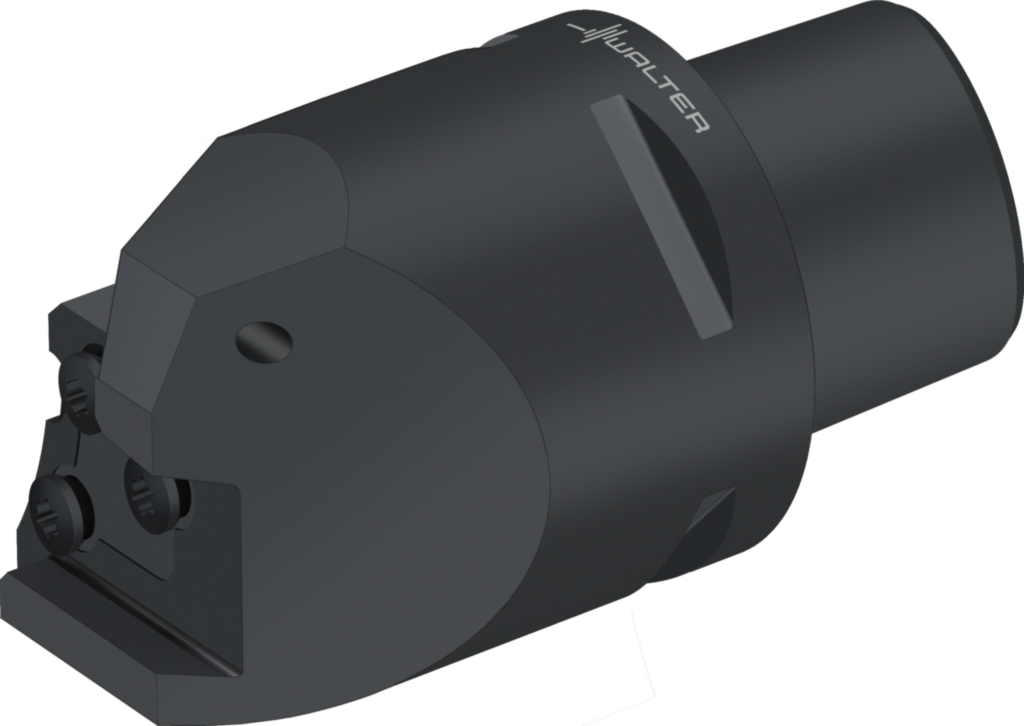

Drehhalter – Modular C6-MSS-E32L90
Walter
489,00 €
Produktnummer:
WA-5011676
Verfügbar - Mindestbestellmenge: 1 PCE
Walter CaptoTM
Schraubenklemmung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D65PK |
Produktinformationen "Drehhalter – Modular C6-MSS-E32L90"

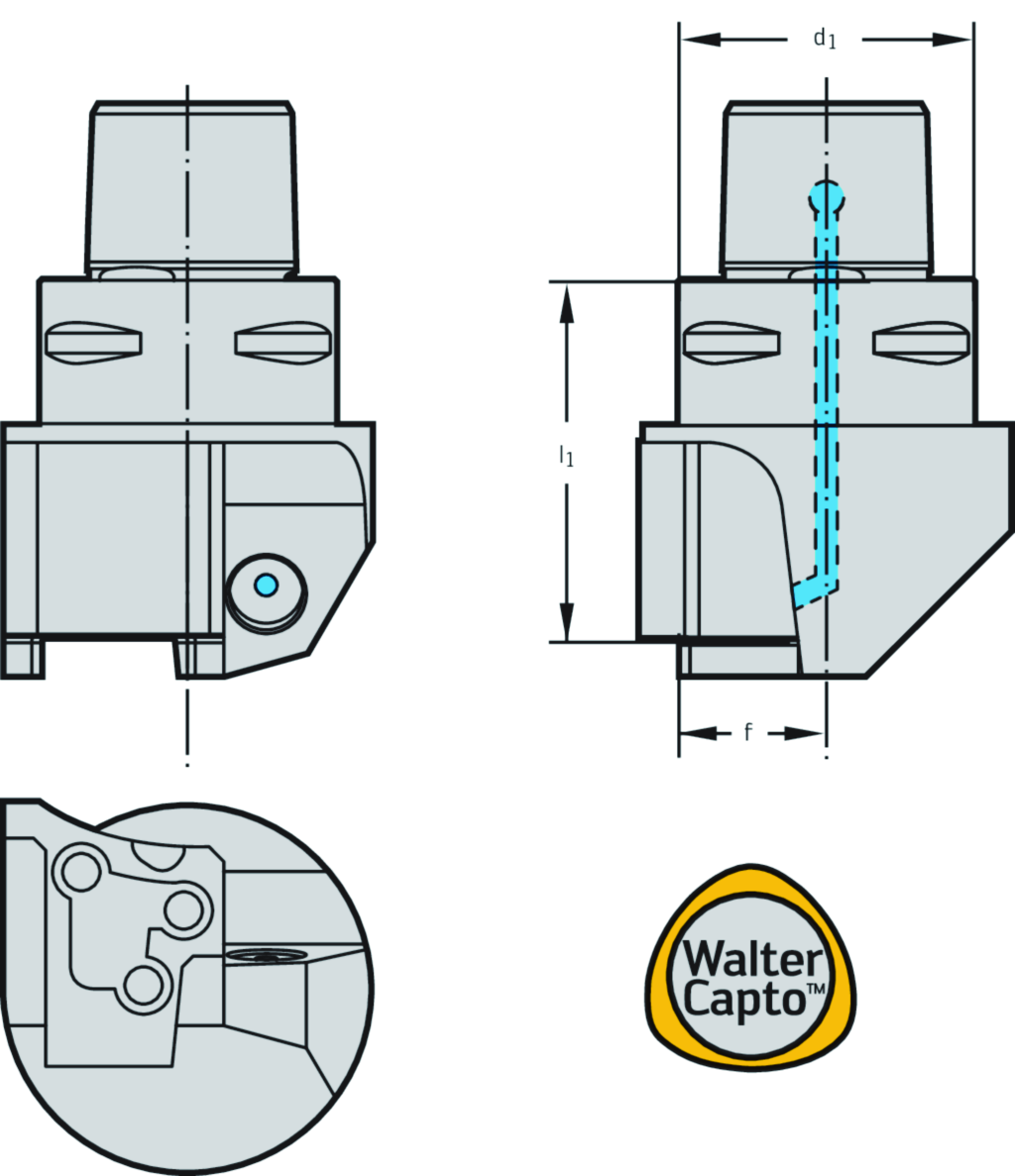

Drehhalter – Modular C...-MSS...90 • Walter Cut • metrisch • Walter CaptoTM ISO 26623 • links • 63mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | C6-MSS-E32L90 |
| Modulgröße | Modulgröße | E32 |
| Verbindungsgrößen-Code | d1 | C6 |
| Funktionale Breite | f | 27 mm |
| Funktionale Länge | l1 | 57 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPNR - Adaptive item - Non-rotating adaptor | ||
| Trennstellenkodierung Maschinenseitig | CCMS | CCS01C0630$$$$ |
| Trennstellenkodierung werkstückseitig | CCWS | PMA03CR032**** |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | C |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 630 |
| Aufnahmegröße werkstückseitig | CZCWS | R032 |
| Formtyp werkstückseitig | FMT | EXT |
| Schneidrichtung | HAND | L |
| Funktionshöhe | HF | 25,5 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 57 |
| Kraglänge | LPR | 62,5 |
| Schaftlänge | LS | 38 |
| Nachschleifrestmenge | OAL | 103,5 |
| Rotationswinkel phi | PHI | 0 |
| Radialbreite | RADW | 32,5 |
| Rotationswinkel rho | RHO | 0 |
| Bildkennung | TSYC | MSS-CAPTO-MODULAR-L-90 |
| Funktionsbreite | WF | 27 |
| Masse (Gewicht) | WT | 1,631 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Nach DIN4000-89-607999 - Werkzeughalter und Zwischenmodule Coromant Capto System SANDVIK - XXX | ||
| Kraglänge | B3 | 62,5 mm |
| Nachschleifrestmenge | B4 | 103,5 mm |
| Funktionslänge | B71 | 57 mm |
| Funktionshöhe | B72 | 25,5 mm |
| Funktionsbreite | B73 | 27 mm |
| Radialbreite | B92 | 32,5 mm |
| Aufnahmetyp, maschinenseitig | C11 | CCS |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 8 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 630 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 63 mm |
| Schaftlänge | C4 | 38 mm |
| Aufnahmetyp, werkstückseitig | C51 | PMA |
| Aufnahmeform, werkstückseitig | C52 | 3 |
| Aufnahmeausführung, werkstückseitig | C54 | 8 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | R032 |
| Masse (Gewicht) | D7 | 1,631 kg |
| Schneidrichtung | E1 | L |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Normnummer | J1 | ISO26623-1 |
| Identifizierende Bestellnummer | J21 | C6-MSS-E32L90 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | PMA03CR032**** |
| Trennstellenkodierung Maschinenseitig | J6 | CCS01C0630$$$$ |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
