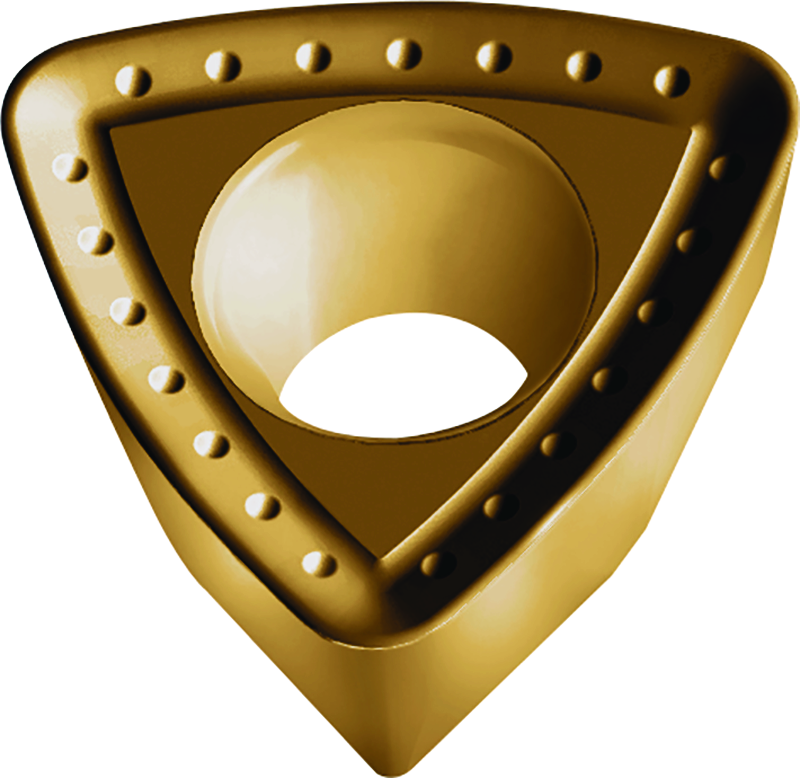

Dreikant positiv P26335R14 WKP35G
Walter
23,43 €
Produktnummer:
WA-7347361
Verfügbar - Mindestbestellmenge: 10 PCE
Für High Performance-Fräser
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P2630 |

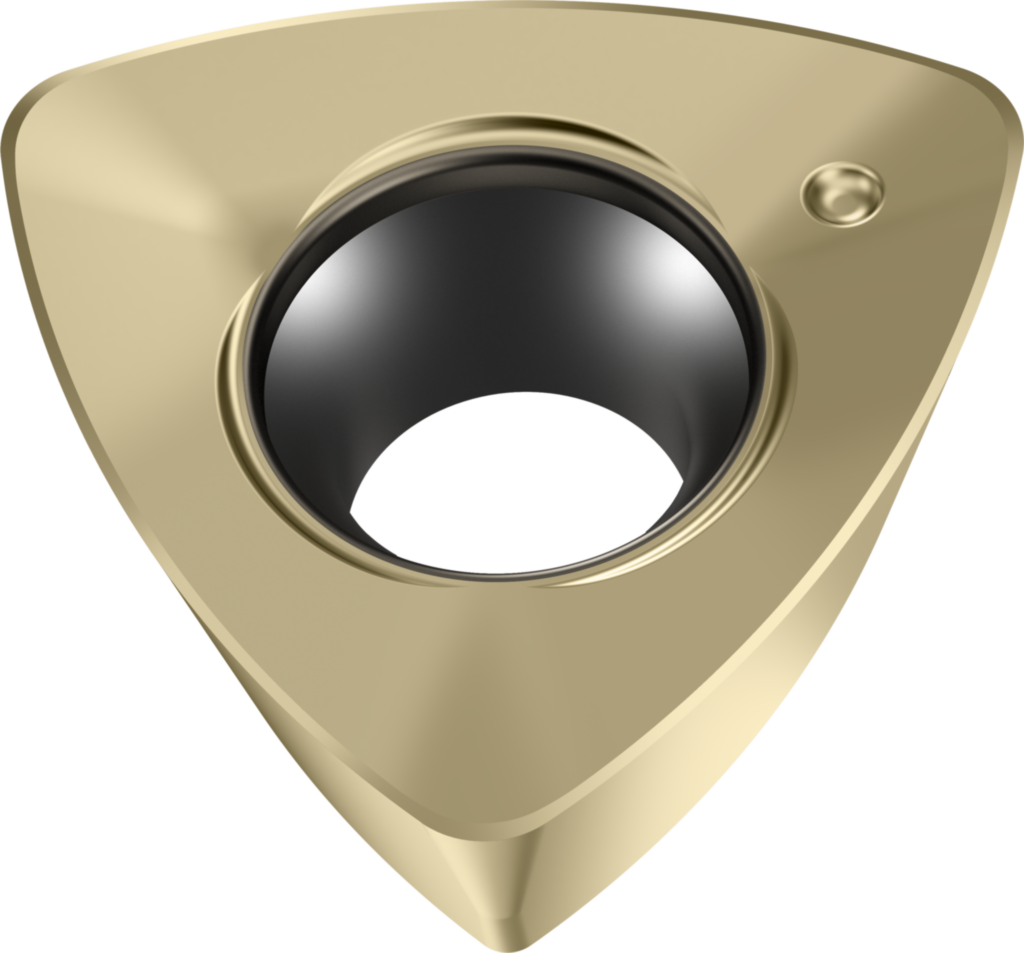

Produktinformationen "Dreikant positiv P26335R14 WKP35G"
Dreikant positiv P26335 ...-A27 • Hauptfreiwinkel=14° • WKP35G • Tiger·tec® Gold • Eckenradius=1,2mm
| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | P26335R14 WKP35G |
| Anzahl Schneidkanten | Anzahl Schneidkanten | 3 |
| Toleranzklasse – Schneidplatte | Toleranzklasse | M |

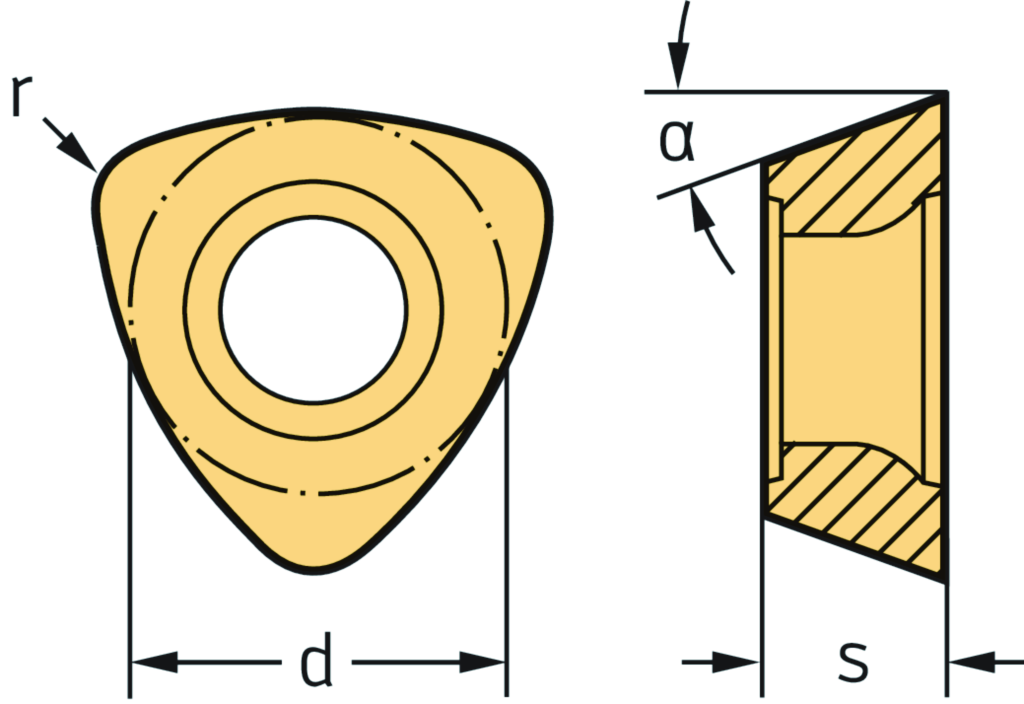

| Durchmesser – Inkreis | d | 9,52 mm |
| Radius | r | 1,2 mm |
| Schneidplattendicke | s | 3,97 mm |
| Hauptfreiwinkel | α | 14 ° |
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCMIL - Milling insert | ||
| Normalfreiwinkel, Hauptschneide | AN | 14 ° |
| Spanbrecher, Herstellerbezeichnung | CBMD | A27 |
| Schneidenausführung | CECC | S |
| Schneidenradius | CECV | 0 |
| Hauptschneidenradius | CEMR | 14 |
| Anzahl Schneidecken | CNC | 3 |
| Beschichtung / Oberfläche | COATING | TiAlN+TiN |
| Kühlschmierstoffdurchführung | CSP | 0 |
| Befestigungslochdurchmesser | D1 | 4,4 |
| Eckenwinkel Schneidplatte | EPSR | 60 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WKP35G |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | R |
| Eingeschriebener Kreis | IC | 9,52 |
| Befestigungsart | IFS | 3 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$P263X5143RB$$$$ |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 1,2 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 3,97 |
| Schneidplattendicke | S1 | 3,97 |
| Plattensitzkodierung | SSC | 14 |
| Toleranzklasse | TC | M |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | P26335 |
| Planschneidensteuerelement | WEP | 0 |
| Masse (Gewicht) | WT | 0,003 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-76-7 - Schneidplatten - Trochoidal | ||
| Eckenwinkel Schneidplatte | A1 | 60 ° |
| Normalfreiwinkel, Hauptschneide | A2 | 14 ° |
| Eingeschriebener Kreis | B3 | 9,52 mm |
| Bildkennung | BLD | 7 |
| Schneidkantenhöhe | C1 | 3,97 mm |
| Eckenradius | D1 | 1,2 mm |
| Spanwinkel | D7 | 10 ° |
| Masse (Gewicht) | D75 | 0,003 kg |
| Hauptschneidenradius | D8 | 14 mm |
| Schneidenausführung | E41 | S |
| Spanbrecher | E6 | 1 |
| Spanbrecher, Herstellerbezeichnung | E9 | A27 |
| Schneidplattenausführung | F1 | R |
| Anzahl Nutzungsmöglichkeiten | F2 | 3 |
| Toleranzklasse | G1 | M |
| Schneidplattendicke | G4 | 3,97 mm |
| Befestigungsart | G5 | 3 |
| Befestigungslochdurchmesser | G6 | 4,4 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoffdurchführung | H2 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WKP35G |
| Beschichtung / Oberfläche | H5 | TiAlN+TiN |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Bezeichnung nach Norm | J11 | - |
| Identifizierende Bestellnummer | J21 | P26335R14 WKP35G |
| Produktbezeichnung | J22 | 6409 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$P263X5143RB$$$$ |
| Bearbeitungsverfahren | J8 | FPL |
| Normnummer Sachmerkmal | NSM | DIN4000-76 |
