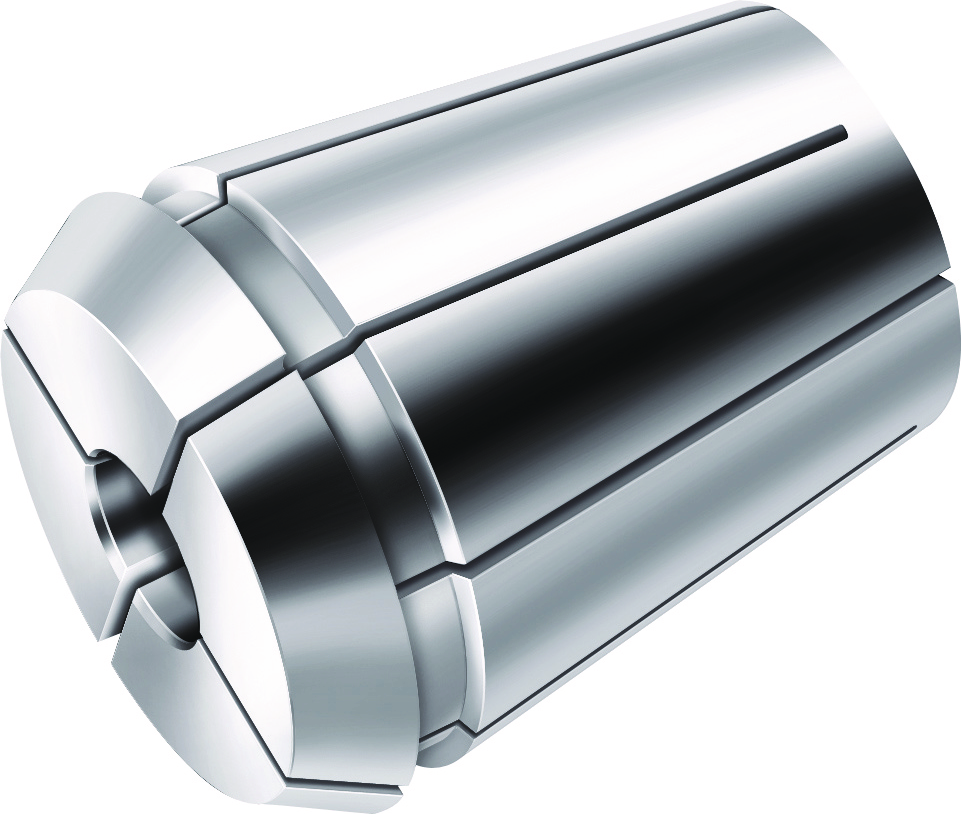

ER-Gewindebohr-Spannzangen DIN 6499 C340.40.220
Walter
103,00 €
Produktnummer:
WA-5930998
Verfügbar - Mindestbestellmenge: 1 PCE
ER – GB nach DIN 6499
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| E1100 |
Produktinformationen "ER-Gewindebohr-Spannzangen DIN 6499 C340.40.220"
ER-Gewindebohr-Spannzangen DIN 6499 C340 • metrisch • d1=ER40/40,8mm • d11=22mm

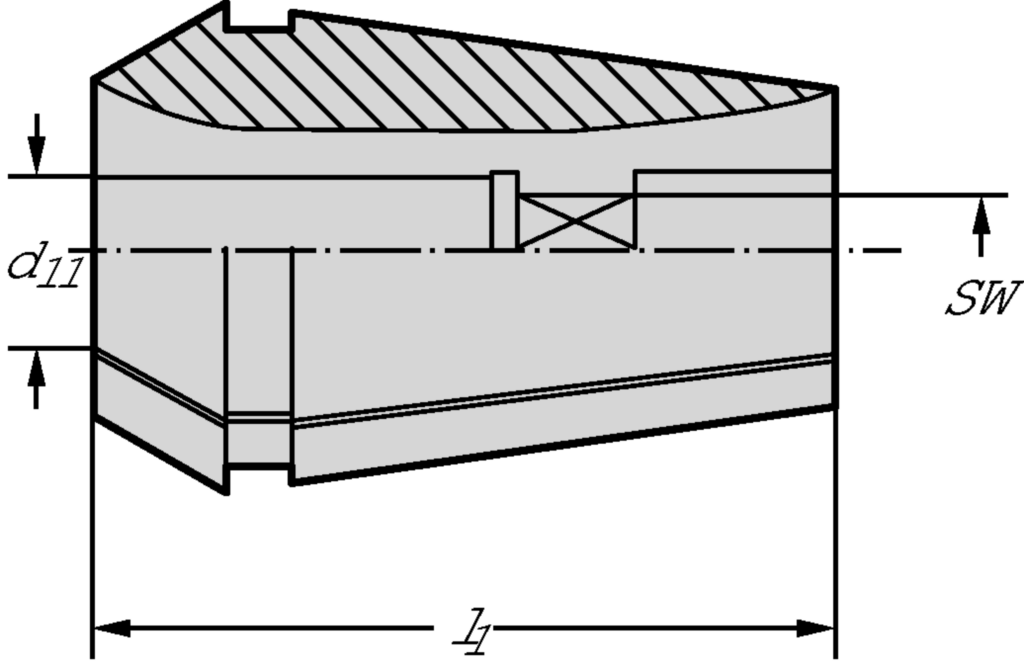

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | C340.40.220 |
| Gewicht | Gewicht | 0,21 kg |
| Schlüsselweite | SW | 18 mm |
| Spannzangen | Spannzangen | ER40 |
| Verbindungsdurchmesser | d11 | 22 mm |
| Gesamtlänge | l1 | 46 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPCL - Collet | ||
| Körperdurchmesser | BD | 40,8 mm |
| Trennstellenkodierung Maschinenseitig | CCMS | SZD02C0400$$$$ |
| Trennstellenkodierung werkstückseitig | CCWS | ZYL21R8661**** |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | G |
| Aufnahmegröße, maschinenseitig | CZCMS | 400 |
| Aufnahmegröße werkstückseitig | CZCWS | 220 |
| Formtyp werkstückseitig | FMT | INT |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 11,1 |
| Spannlänge | LSC | 31,34 |
| Nachschleifrestmenge | OAL | 46 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Bildkennung | TSYC | C340-ER40 |
| Masse (Gewicht) | WT | 0,213 |
| Abstand XY-Ebene werkstückseitig | XYWD | -11,1 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Nach DIN4000-93-1 - Druckspannzangen mit Doppelkegel (z.B.ER ) | ||
| Körperdurchmesser | A4 | 40,8 mm |
| Funktionsdurchmesser | A5 | 40 mm |
| Nachschleifrestmenge | B5 | 46 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | SZD |
| Aufnahmeform, maschinenseitig | C12 | 2 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 400 |
| Aufnahmetyp, werkstückseitig | C51 | ZYL |
| Aufnahmeform, werkstückseitig | C52 | 21 |
| Aufnahmeausführung, werkstückseitig | C54 | 1 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 220 |
| Spannlänge | C8 | 31,34 mm |
| Masse (Gewicht) | D7 | 0,213 kg |
| Abdichtung | H2 | 0 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | C340.40.220 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | ZYL21G2200**** |
| Trennstellenkodierung Maschinenseitig | J6 | SZD02C0400$$$$ |
| Normnummer Sachmerkmal | NSM | DIN4000-93 |
